SiC 파워 디바이스란? SiC 파워 모듈
1. SiC 모듈의 특징
대전류를 취급하는 파워 모듈에는 Si IGBT와 FRD를 조합한 IGBT 모듈이 널리 사용되고 있습니다. 로옴은 세계에 앞서 SiC-MOSFET와 SiC-SBD를 탑재한 파워 모듈의 판매를 개시하였습니다.
SiC 모듈을 사용함으로써 IGBT의 tail 전류와 FRD의 리커버리 전류에서 기인하여 발생되는 큰 스위칭 손실을 대폭 삭감할 수 있으므로,
- 스위칭 손실의 저감에 의한 전원 효율 개선 및 냉각기의 간소화
(예 : 히트싱크의 소형화, 냉수 / 강제공냉의 자연공냉화) - 동작 주파수의 고주파화에 의한 주변부품의 소형화
(예 : 리액터 및 콘덴서 등의 소형화)
등의 효과를 얻을 수 있습니다.
산업기기의 전원 및 태양광 발전의 파워 컨디셔너 등에 응용이 확대되고 있습니다.
2. 회로 구성

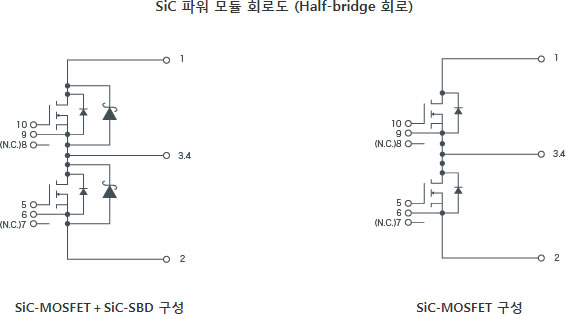

현재 제품화되어 있는 SiC 파워 모듈은 1모듈로 Half-bridge 회로를 구성할 수 있는 2 in 1 타입입니다.
SiC MOSFET+SiC SBD 타입과 SiC MOSFET만으로 구성된 타입을 구비하고 있으므로, 용도에 따라 선택 가능합니다.
![Half-bridge 회로](/documents/11401/3144319/what4_sic_all+%281%29.jpg/b65e119d-ab6b-4753-a117-f23d0c07d75d?t=1541464349107)
![SiC 파워 모듈 회로도 (Half-bridge 회로)](/documents/11417/3333037/sic_what4_kr_img01.jpg/83643d6e-c53c-84ad-4c4a-25b57f28c01f?t=1519896290397)
