DC/DC 컨버터란?리니어 레귤레이터의 분류



리니어 레귤레이터는 기능 및 방식에 따라 하기와 같이 분류할 수 있습니다.

기능별 분류

리니어 레귤레이터를 기능에 따라 분류하면, 먼저 정전압용과 부전압용으로 분류할 수 있습니다.
사용 회로에 따라서는 플러스 전원뿐만 아니라, 마이너스 전원이 필요한 경우도 있습니다.
플러스 측만 사용하는 전원의 경우, 그라운드 전위 이하의 전압을 취급할 수 없어 트랜지스터의 출력단자 전압을 마이너스 레벨까지 낮출 수 없습니다. 마이너스 출력 라인에 제어 트랜지스터를 배치함으로써 부전압이 발생합니다.

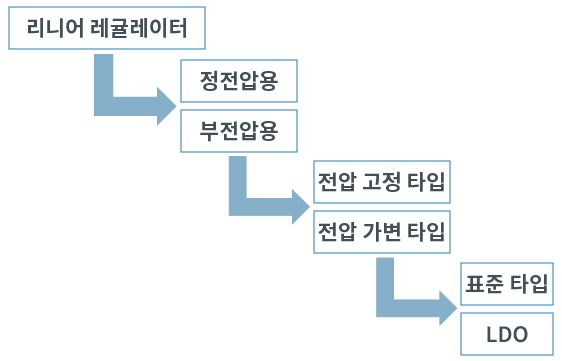

【기능별 분류】

기능별 분류

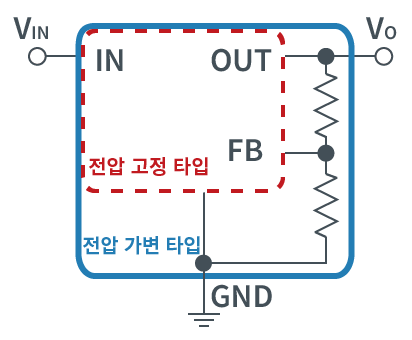

다음으로, 전압 고정 타입과 전압 가변 타입으로 분류할 수 있습니다. 고정 타입은 입력, 출력, GND의 3단자로 구성되어 있으며, 출력전압 설정용 저항이 내장되어 있는 타입입니다.
가변 타입은 GND 기준 타입의 경우, 피드백 단자가 추가되어 4단자가 됩니다. 가변 타입에는 GND PIN이 없는 플로팅 동작 타입도 있으며, 이러한 경우에는 3단자가 됩니다.

전압 고정 타입과 전압 가변 타입의 다음 단계는 표준 타입과 LDO로 분류됩니다.
LDO는 Low Dropout의 약자로, 입출력 전위차를 낮춘 것입니다. 표준 타입의 입출력 전위차가 최저 2V 정도인데 비해, LDO는 1V 이하로 억제됩니다.
