다이오드란? 쇼트키 배리어 다이오드

구조	기호	용도・특징
		전원부 이차측의 정류 작용. Low VF（저손실）、High IR 고속 스위칭

일반적인 다이오드는 PN 접합으로 다이오드 특성을 지니는데 반해, 쇼트키 배리어 다이오드는 금속과 반도체와의 접합을 통해 발생하는 쇼트키 배리어를 이용한 다이오드입니다.

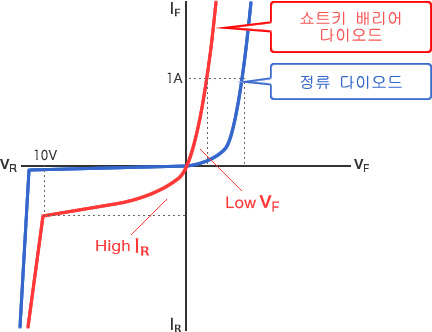

일반적으로 PN 접합의 다이오드에 비해 순방향 전압 (V_F) 특성이 낮으며, 스위칭 특성이 빠르다는 장점이 있습니다.단, 누설 전류 (I_R) 가 크므로 열 설계를 잘못하면 열 폭주가 발생한다는 결점이 있습니다.

전원부 이차측의 정류용으로서 많이 사용됩니다. 이 특성은 사용되는 메탈에 따라 크게 좌우되며, 로옴에서는 여러 종류의 금속을 이용하여,

• Low V_F타입 RB**1 시리즈
• Low I_R타입 RB**0 시리즈
• 차량용 초저IR타입 RB**8 시리즈

라인업을 구비하고 있습니다.

포인트

• 메탈의 종류에 따라 Low V_F 타입, Low I_R타입 제작 가능.

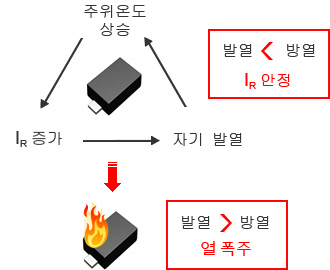

열 폭주에 대하여

쇼트키 배리어 다이오드는 그 특성상, 순방향으로 대전류가 흐르기 때문에 발열합니다. 발열하면, 누설 전류 (I_R) 가 증대하여 동시에 케이스 온도 및 주위온도도 상승합니다. 열 설계를 잘못할 경우, 발열이 방열을 상회하게 되어 열평형 상태가 되지 못하고 계속 발열하게 됩니다. 그 결과, 누설 전류 (I_R) 도 계속 증가하여, 최종적으로는 파괴에 이르게 됩니다. 이 현상을 열 폭주라고 합니다.
