시리얼 통신

마이컴에 통신 기능이 필요한 이유

통신 기능은 마이컴과 외부 기기 (예를 들어 다른 마이컴이나 센서, 외부 메모리 등)와의 사이에서 데이터 송수신을 위해 매우 중요한 역할을 담당합니다. 마이컴과 외부 기기를 접속하여 통신이 가능해지면 유연한 처리가 가능해집니다.
그리고, 통신에는 여러 개의 bit로 구성된 데이터를 1bit씩 전송하는 시리얼 통신과, 여러 개의 bit로 구성된 데이터를 동시에 전송하는 페러럴 통신이있습니다. 시리얼 통신의 경우 사용하는 신호선은 1개인 반면, 페러럴 통신은 8bit 데이터인 경우 8개의 신호선이 필요합니다.

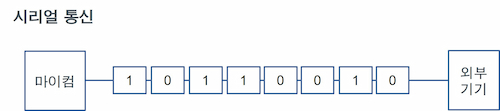

시리얼 통신

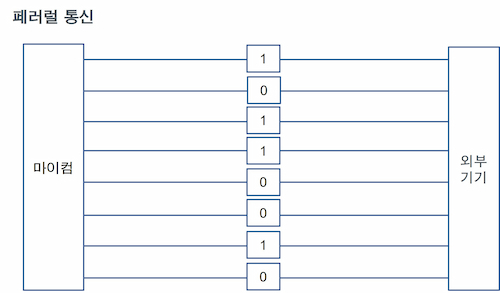

페러럴 통신

마이컴의 경우, 통신에 사용하는 핀수를 최소화하기 위해 시리얼 통신이 탑재되는 경우가 많습니다.
또한, 시리얼 통신에는 클록 신호를 사용하지 않고 시작과 종료의 신호를 사용하여 통신하는 비동기식 (Asynchronous) 통신과, 클록 신호에 동기시켜 통신하는 동기식 (Synchronous) 통신이 있습니다.

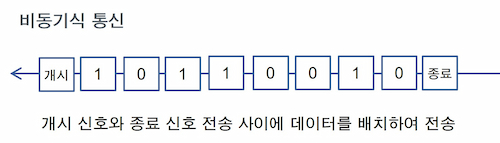

비동기식 통신

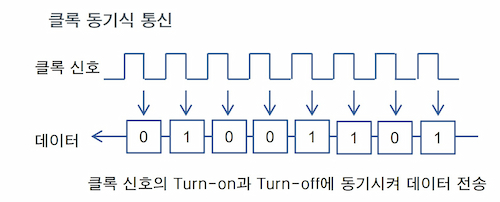

동기식 통신
