칩 저항기의 고장 사례서지로 인한 후막 칩 저항기의 파괴
서지란 회로에 순간적으로 가해지는 큰 전압 (전류)을 뜻합니다. 일반적으로 잘 알려진 것으로는 천둥이나 정전기 등이 있습니다.
저항기에 이와 같은 서지 전압 (전류)이 가해지면, 과잉된 전기적 스트레스로 인해 저항기의 특성에 영향을 미치게 되고, 최악의 경우에는 칩이 파괴되기도 합니다.
서지 보호 특성 향상 방법
서지 보호 특성을 향상시키는 방법의 일례로서, 하기와 같은 방법이 있습니다.
- 서지에 강한 재료를 사용한다
- 전극간의 거리를 넓혀, 전위 구배를 완만하게 함으로써 칩에 대한 손상을 줄인다
칩 사이즈를 크게 하면, 전극간 거리가 넓어져 서지에 강해지지만, 큰 사이즈의 칩을 사용함으로써 넓은 면적이 필요하게 됩니다.
기판 스페이스에 여유가 없지만, 소형화와 동시에 서지 내량을 확보하고자 하는 경우
서지 보호 칩 저항기는, 소형 사이즈로 우수한 서지 보호 특성을 보증합니다.

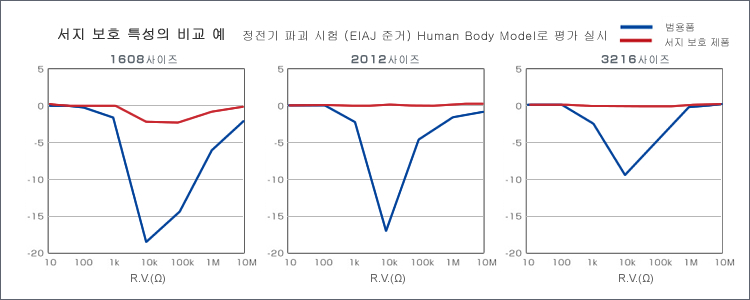

정전기 파괴 시험 (EIAJ 준거) Human Body Model
| 타입 | 사이즈 | 서지 보호 보증치 |
|---|---|---|
| ESR01 | 1005mm (0402inch) | 2kV |
| ESR03 | 1608mm (0603inch) | 3kV |
| ESR10 | 2012mm (0805inch) | 3kV |
| ESR18 | 3216mm (1206inch) | 3kV |
| ESR25 | 3225mm (1210inch) | 5kV |
| LTR10 | 2012mm (0805inch) | 3kV |
| LTR18 | 3216 (1206inch) | 3kV |
| LTR50 | 5025mm (2010inch) | 3kV |
| LTR100 | 6432mm (2512inch) | 3kV |
로옴의 서지 보호 칩 저항기는,
- 서지 보호 특성이 우수한 재료 채용

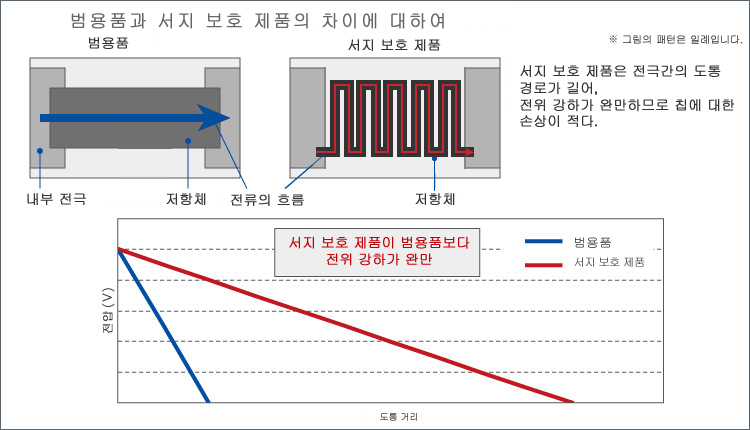

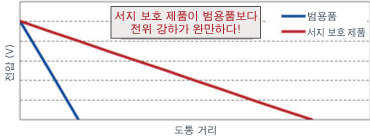

- 독자적인 저항체 소자 설계로 전위 구배를 완만하게 하여 칩에 대한 손상을 경감

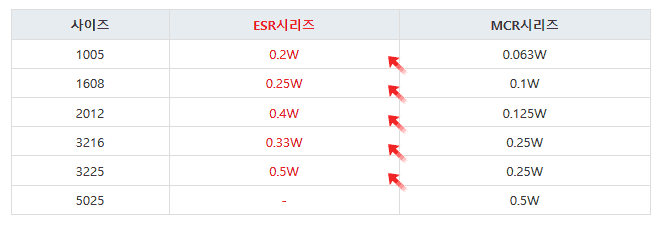

로옴의 서지 보호 칩 저항기는 대전 특성 향상과 소자 형상의 개선을 통해 범용 타입에 비해 높은 정격전력 보증을 실현하였습니다.
로옴의 ESR 시리즈, LTR 시리즈는 사이즈를 변경하지 않고도 서지 보호 특성 및 정격전력을 향상시킵니다.
라인업
| 품명 | 사이즈 약칭 |
정격전력 (70℃) |
소자 최고 전압 (V) |
저항치 허용차 |
저항 온도 계수 (ppm/℃) |
저항치 범위 | 사용온도 범위(℃) |
차재 대응 (AEC- Q200) |
|---|---|---|---|---|---|---|---|---|
| SDR 시리즈 | ||||||||
| New SDR03 |
1608 | 1/4W （0.25W） |
150 | J（±5%） | ±200 | 1～10MΩ (E24시리즈) | －55～ ＋155 |
Yes |
| F（±1%） | ±200 ±100 |
1～9.76Ω (E24, 96시리즈) 10～10MΩ (E24, 96시리즈) |
||||||
| D（±0.5%） | ±100 | 10～1MΩ (E24, 96시리즈) | ||||||
| ESR 시리즈 | ||||||||
| ESR01 | 1005 | 1/5W （0.2W） |
50 | J（±5%） | ＋500/－250 ±200 |
1Ω～9.1Ω (E24시리즈) 10Ω～10MΩ (E24시리즈) |
－55～ ＋155 |
Yes |
| F（±1%） | ±100 | 10Ω～976kΩ (E24, 96시리즈) 1MΩ～2.2MΩ (E24시리즈) |
||||||
| ESR03 | 1608 | 1/4W （0.25W） |
150 | J（±5%） | ±200 | 1Ω～10MΩ (E24시리즈) | Yes | |
| F（±1%） | ±200 ±100 |
1Ω～9.76Ω (E24, 96시리즈) 10Ω～10MΩ (E24, 96시리즈) |
||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
| ESR10 | 2012 | 2/5W （0.4W） |
150 | J（±5%） | ±200 | 1Ω～30MΩ (E24시리즈) | Yes | |
| F（±1%） | ±100 | 1Ω～10MΩ (E24, 96시리즈) | ||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
| ESR18 | 3216 | 1/3W＊1 （0.33W） |
200 | J（±5%） | ±200 | 1Ω～15MΩ (E24시리즈) | Yes | |
| F（±1%） | ±100 | 1Ω～10MΩ (E24, 96시리즈) | ||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
| ESR25 | 3225 | 1/2W＊1 （0.5W） |
200 | J（±5%） | ±200 | 1Ω～10MΩ (E24시리즈) | Yes | |
| F（±1%） | ±100 | 1Ω～10MΩ (E24, 96시리즈) | ||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
| LTR 시리즈 | ||||||||
| LTR10 | 2012 | 1/4W （0.25W） |
150 | J（±5%） | ±200 | 1Ω～1MΩ (E24시리즈) | －55～ ＋155 |
Yes |
| F（±1%） | ±100 | 1Ω～1MΩ (E24, 96시리즈) | ||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
| LTR18 | 3216 | 3/4W （0.75W） |
200 | J（±5%） | ±200 | 1Ω～1MΩ (E24시리즈) | Yes | |
| F（±1%） | ±100 | 1Ω～1MΩ (E24, 96시리즈) | ||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
| LTR50 | 5025 | 1W | 200 | J（±5%） | ±200 | 1Ω～1MΩ (E24시리즈) | Yes | |
| F（±1%） | ±100 | 1Ω～1MΩ (E24, 96시리즈) | ||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
| LTR100 | 6432 | 2W | 200 | J（±5%） | ±200 | 1Ω～1MΩ (E24시리즈) | Yes | |
| F（±1%） | ±100 | 1Ω～1MΩ (E24, 96시리즈) | ||||||
| D（±0.5%） | ±100 | 10Ω～1MΩ (E24, 96시리즈) | ||||||
※E24：표준품／ E96：주문 생산품
※고전력 대응에 대해서는 별도로 문의하여 주십시오
