전파정류와 반파정류 (AC/DC 변환)

전파정류와 반파정류

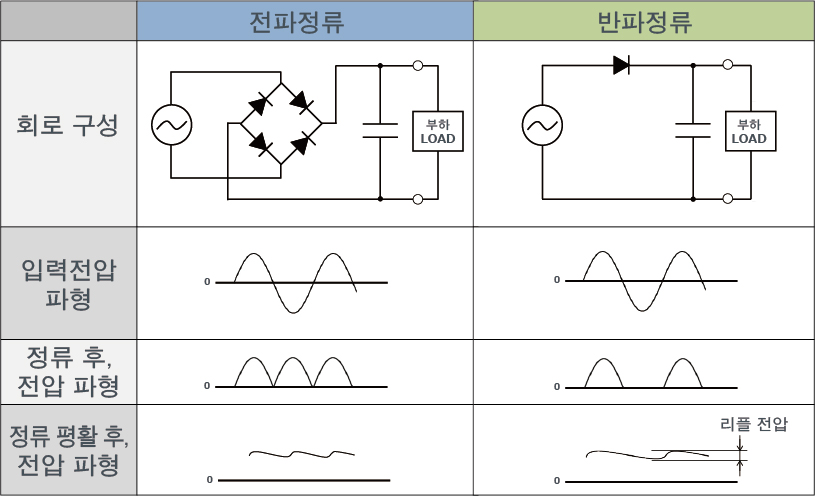

AC (교류 전압)를 DC (직류 전압)로 변환하는 정류 방법에는 전파정류와 반파정류가 있습니다. 두가지 모두 다이오드의 정방향으로만 전류를 흐르게 한다는 특성을 이용하여 정류합니다.

전파정류는 다이오드를 브릿지 형태의 회로로 구성함으로써, 입력전압의 부전압분을 정전압으로 변환 정류하여 직류 (맥류)로 변환합니다. 반면에, 반파정류는 다이오드 1개로 입력 부전압분을 소거하여, 직류 (맥류)로 변환합니다.
그 후, 콘덴서의 축방전을 이용하여, 파형을 평활화함으로써, 깨끗한 직류로 변환합니다.
따라서, 입력 부전압을 사용하지 않는 반파정류에 비해, 전파정류가 효율이 높은 정류 방식이라고 할 수 있습니다.
또한, 평활 후에 나타나는 리플 전압은, 이러한 콘덴서 용량과 부하 (LOAD)에 따라 변합니다.
전파정류와 반파정류에서 동일한 콘덴서 용량 및 부하일 경우, 전파정류 쪽이 리플 전압은 작아집니다. 물론 이러한 리플 전압은 작을수록 안정적입니다.
