콘덴서 (캐패시터)란? 세라믹 콘덴서와 탄탈 콘덴서 1
탄탈 콘덴서는 하면전극 구조
패키지의 하면에 전극이 있는 탄탈 콘덴서는, 반대편의 실장 기판을 근접시켜도 쇼트가 발생될 우려가 없습니다. 따라서, 세라믹 콘덴서로는 달성이 어려운 세트의 박형화에 기여합니다.
| 세라믹 콘덴서 | 탄탈 콘덴서 | |
|---|---|---|
| 외관 |  5면에 전극 |
 하면에 전극 |
| 실장 시 |
상면 기판과 하면 기판에 스페이스가 없으면, 전극간 또는 세라믹 콘덴서와 기판간의 배선에서 쇼트가 발생! 세트로서 기능하지 못할 가능성이 있다.
상면 기판과 하면 기판 사이에 스페이스가 필요하다. |
하면전극 구조로 기판간 배선에서 쇼트가 발생할 우려가 없다!
탄탈 콘덴서는 하면에만 전극이 있으므로, 세라믹 콘덴서와 같은 쇼트에 대한 우려가 없다. |
| 세트의 박형화에 한계가 있다! | 세트의 박형화에 한층 더 기여! |
기판의 벤딩 스트레스에 강한 탄탈 콘덴서
수지 몰드 구조의 탄탈 콘덴서는, 기판 벤딩으로 인한 스트레스에 강하다는 특징이 있습니다. 벤딩의 정도가 심한 기판의 끝단에도 탑재가 가능하여, 기판 설계의 자유도가 향상됩니다. 또한, 제조 공정에서의 기판 취급에 있어서도 세라믹 콘덴서만큼 주의하지 않아도 됩니다.

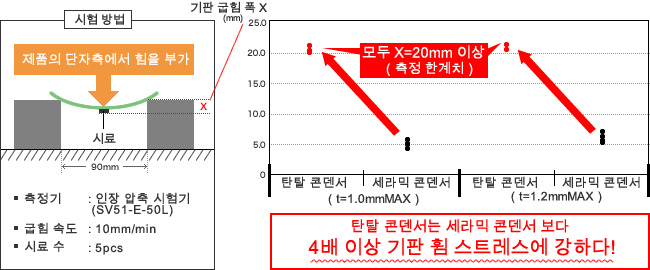

기판 벤딩 비교 시험 (2012 사이즈 제품)
