레이저 다이오드란?비점격차 (As)

비점격차 (As)란?

레이저 다이오드에서는 접합부에 대해 수직 방향과 수평 방향에서 초점 위치가 달라집니다.
이 두 초첨간 거리를 비점격차 (As)라고 정의합니다.

【비점격차 (As)】

비점격차 (As)

비점격차 (As) : 측정 방법

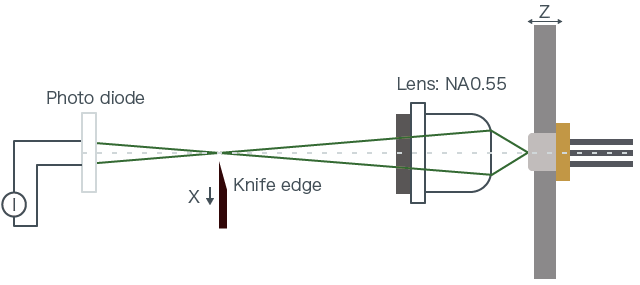

비점격차는 [그림 1]과 같이 Knife edge 방법을 통해 측정합니다.
레이저 다이오드의 빔을 Knife edge를 이용해 한방향으로 자릅니다.

[그림 1]

[그림 1]

Knife edge를 통과한 광량과 Knife edge의 위치 (X)를 Plot하면 레이저 빔의 적분치를 얻을 수 있습니다. [그림 2]

[그림 2]

[그림 2]

이를 미분함으로써 빔 직경 (반치전각 : 半値全角)을 측정할 수 있습니다. [그림 3]

[그림 3]

[그림 3]

레이저 다이오드의 단면 위치 (Z)를 이동시켜 빔 직경을 측정합니다.
레이저 다이오드의 접합 방향에 대해 수직 방향, 수평 방향 각각의 빔 직경과 단면 위치를 Plot합니다. [그림 4]

2개의 빔 직경의 최소치 위치로부터 비점격차를 얻을 수 있습니다.

[그림 4]

[그림 4]
