션트 저항기 (전류 검출 저항기)란?

기존에는 전류의 측정 범위를 확대하기 위해 분류기 (分流器)로서 전류계와 병렬 접속하는 저항기를 션트 (Shunt)라고 했습니다. 최근에는 회로전류를 검출하는 전류 검출 용도의 저항기를 총칭하여 션트 저항기라고 합니다.

션트 저항기 (분류)

션트 (Shunt)는 "옆으로 비껴가게 하다" "회피하다" "분류 (分流)하다"라는 의미를 지니며, 기존에는 분류 용도로서 전류계에 병렬로 접속하는 저항기를 뜻했습니다.
전류계의 측정 범위 확대를 목적으로, 저항기를 전류계에 병렬로 접속함으로써 흐르는 총전류를 측정합니다.

【분류기】

분류기

Im: 회로에 흐르는 총전류
Ir: 전류계에 흐르는 전류
r: 전류계의 내부 전기 저항치
R: 션트 (분류) 저항치

예를 들어, 상회로에 흐르는 총전류 (Im)는 하기의 식으로 나타냅니다.

Im=Ir+Ir (r/R)=Ir (1+r/R)

따라서, 회로에 흐르는 총전류와 전류계에 흐르는 전류의 비는

Im/Ir= (1+r/R)

입니다.

즉, 전류계의 표시 (Ir : 전류계에 흐르는 전류치)의 (1+r/R) 배가 회로에 흐르는 총전류치가 됩니다.

션트 저항기 (직렬)

저항기를 직렬로 접속한 회로에서, 저항기 양단의 전위차 (전압 강하)를 검출하고, 옴의 법칙을 이용하여 회로에 흐르는 전류치를 측정합니다.

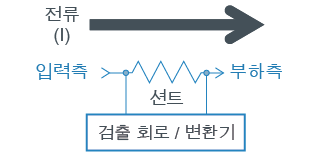

【검출 회로】

검출 회로

I: 회로에 흐르는 전류
R: 션트 저항치
V: 저항기 양단의 전위차

예를 들어, 전류 (I)가 흐름에 따라 저항기의 양단에 전위차 (V)가 발생합니다.
발생하는 전위차는 옴의 법칙으로 계산할 수 있습니다.

V = I × R(옴의 법칙)

검출 회로에서 전압 (V)을 검출함으로써, 회로에 흐르는 전류 (I)를 측정할 수 있습니다.
전류 (I)와 전압 (V)은 비례하므로, 실제로는 전류치 (I)의 변동을 검출한 전압 (V)의 변동으로 대입하여 피드백 제어 및 임계치 감시 등에 이용합니다.

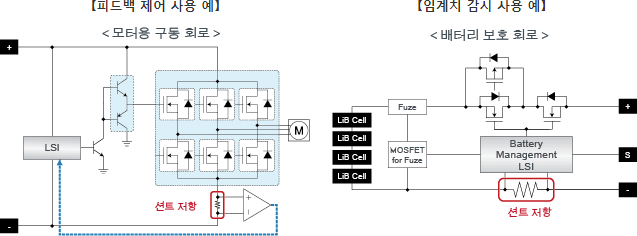

피드백 제어 사용 예, 임계치 감시 사용 예



전류 검출용 칩 저항기데이터시트 다운로드
