트랜스 방식 (AC/DC 컨버터)



AC/DC 변환 방식

AC/DC 변환에는 트랜스 방식과 스위칭 방식이 있습니다.
본 페이지에서는 트랜스 방식에 대해 설명하겠습니다.

트랜스 방식

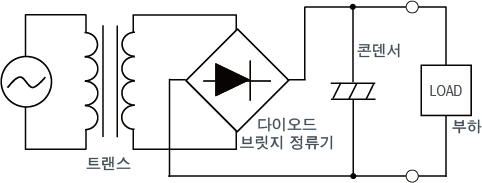

하기 그림이 일반적인 AC/DC 컨버터의 트랜스 방식 회로 구성입니다.

【트랜스 방식의 회로 구성 예】

하기 그림은 트랜스 방식의 전압 파형 변화입니다.
트랜스 방식은, 먼저 입력 AC 전압을 트랜스를 사용하여 적당한 AC 전압으로 강압합니다 (예 : AC100V에서 AC10V 등). 이는 AC/AC 변환으로, 이렇게 강압한 전압은 트랜스의 권선비에 따라 설정됩니다.
다음으로, 트랜스를 통해 강압된 AC 전압을 다이오드 브릿지 정류기에서 전파정류하여, 맥류 DC로 변환합니다.
그리고, 마지막으로 콘덴서를 통해 평활하여, 리플이 작은 DC 전압을 출력한다는 가장 정통적인 AC/DC 변환 방식입니다.

【트랜스 방식의 파형 추이】
