7세그먼트 LED



7세그먼트 LED란?

7세그먼트 LED는 숫자 정보 표시에 특화된 디지털 표시 모듈입니다.
표시하는 숫자의 형상부에 발광 다이오드 (LED)를 배치하여, 시인성이 매우 우수합니다.
「LED 숫자 표시기」 및 「7세그 LED」라고도 합니다.

7세그먼트 LED 각 부분의 명칭

7세그먼트 LED 각 부분의 명칭은 다음과 같습니다.

  • ・발광부 (a~g) : 세그먼트 (Seg)
  • ・도트 발광부 : 데시멀 포인트 (D.P)
  • ・a~g의 7세그먼트의 총칭 : 디지트 (Dig)

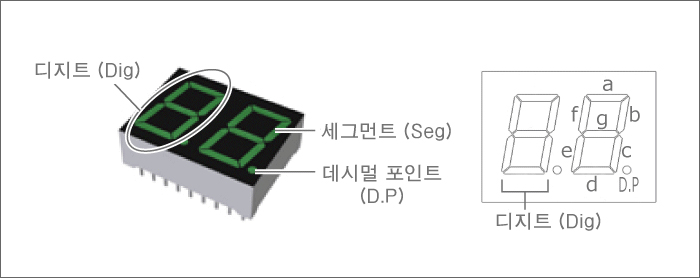

【7세그먼트 LED 각 부분의 명칭】

7세그먼트 LED 각 부분의 명칭

7세그먼트 LED 회로 구성

LED 표시기에는 Anode Common과 Cathode Common의 2종류 회로가 있습니다.

  • ・Anode Common : 공통 핀 (common)이 +인 경우
  • ・Cathode Common : 공통 핀 (common)이 -인 경우

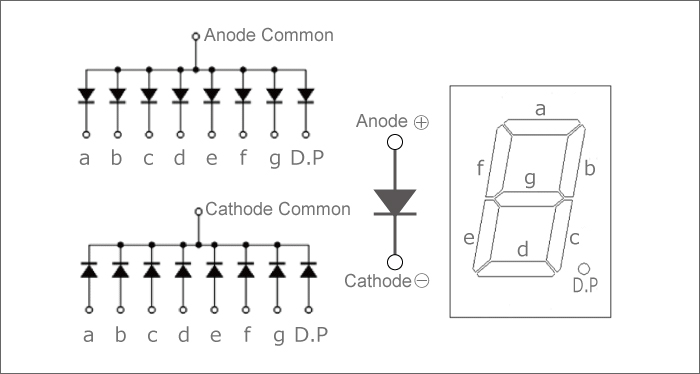

【Anode Common과 Cathode Common】

7세그먼트 LED Anode Common과 Cathode Common

7세그먼트 LED (LED 숫자 표시기) 제품 상세 페이지

로옴의 7세그먼트 LED는 「장기간 축적해온 기술」과 「자동 생산화」를 통해 고신뢰성 및 안정 공급을 실현합니다.
