무선이란?변조 방식



변조 방식의 분류

변조란 데이터 전송 시에 최적의 전기 신호로 변환하는 것입니다.
변조 방식은 크게 아날로그 변조, 디지털 변조, 펄스 변조, 스펙트럼 확산의 4가지로 분류됩니다.
아날로그 변조는 AM / FM 라디오 및 단파 방송에 사용되고 있습니다.
디지털 변조 방식은 "1"과 "0"의 신호를 전송하는 방식입니다.
진폭 및 주파수, 위상 등의 싱글 캐리어 변조와, 복수의 캐리어에 다른 정보를 변조하여 전송하는 멀티 캐리어 변조로 분류됩니다.
그 외에 펄스 폭을 변화시키는 것을 펄스 변조, 신호 에너지를 광대역으로 분산시키는 스펙트럼 확산 방식이 있습니다.

변조 방식의 분류

변조 방식의 설명

무선 통신에서는 일정한 주파수의 전파를 통해 음성 및 데이터 정보를 전송합니다.
여기에서는 로옴의 근거리 무선 라인업에서 채용하는 변조 방식의 개요를 설명하고자 합니다.

ASK (Amplitude Shift Keying)
아날로그 신호의 유무를 변화시킴으로써 전송 데이터를 송신하는 디지털 변조 방식입니다.
FSK (Frequency Shift Keying)
아날로그 신호의 진폭 차이를 이용하여 디지털 신호를 변조하는 방식으로, 데이터가 0이나 1에 대해 저주파와 고주파를 전환함으로써 변조하는 방식입니다.
【ASK와 FSK】

ASKとFSK

O-QPSK (Offset-Quaternary Phase Shift Keying)
기준 신호를 위상 변조시킴으로써, 데이터를 전달하는 디지털 변조 방식 (PSK)입니다. 4단계로 위상의 변조를 실행하는 QPSK에서 동상 성분 (I)와 직교 성분 (Q)의 타이밍을 1/2 늦춘 것입니다.

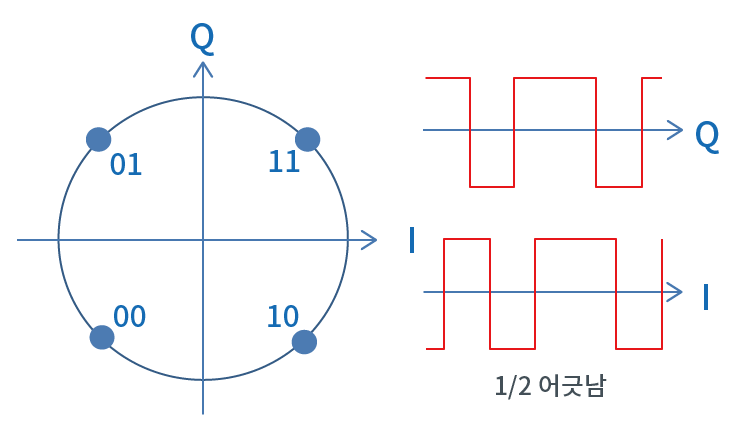

【O-QPSK 신호 공간 다이어그램

O-QPSK信号空間ダイヤグラム

공간 신호 다이어그램은 데이터 신호를 2차원 평면상에 나타낸 것입니다.

OFDM (Orthogonal Frequency Division Multiplexing)
복수의 좁은 주파수 대역의 반송파로 복수의 정보를 한번에 전송하는 멀티 캐리어화된 디지털 변조 방식입니다.
DSSS (Direct Sequence Spread Spectrum)
스펙트럼 확산 방식의 하나로, 직접 확산하는 방식입니다. 저전력으로 데이터 신호를 넓은 주파수 대역으로 에너지 확산하여 통신합니다.
