레이저 다이오드란?레이저 다이오드의 발진 파장



발진 파장 (λ)

발진 파장은 기호 λ로 표기하며, 단위는 nm (나노미터)입니다.
활성층의 결정 재료가 가지는 밴드갭과 칩 구조 파라미터의 공진기 길이로 결정됩니다.
공진기 길이 내에는 많은 발진 파장의 후보가 존재하지만, 밴드갭 주변의 이득이 가장 크게 얻어지는 파장이 발진됩니다.
Junction (활성층) 온도가 상승하면, 공진기 길이가 물리적으로 길어지거나 굴절률이 커지므로, 케이스 온도 및 광 출력이 커지면 발진 파장은 길어집니다.

【밴드갭과 칩 구조 파라미터】

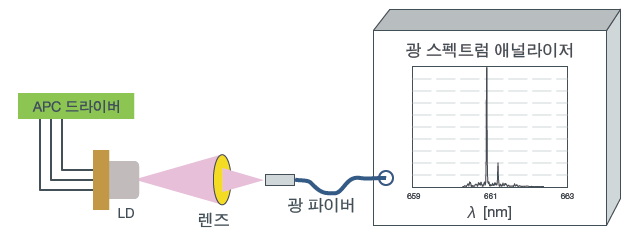

발진 파장 (λ) : 측정 방법

APC 드라이버를 사용하여 레이저 다이오드의 광 출력을 일정하게 유지합니다.
레이저 광을 집광 렌즈를 사용하여 광 파이버에 입사 (入射)시키고, 광 파이버를 통해 광 스펙트럼 애널라이저에 입력하여 발진 스펙트럼을 관측합니다.

【측정 이미지】

측정 이미지
