음성합성 LSI의 내부 회로

음성합성 LSI의 내부 회로

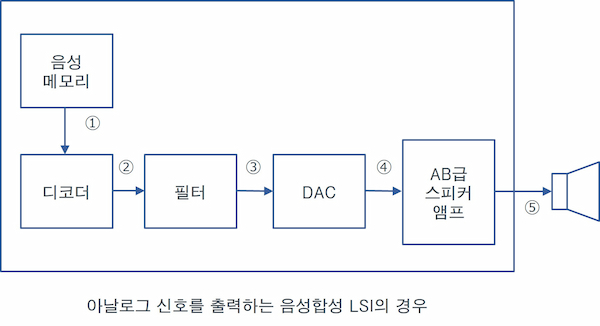

아날로그 신호를 출력하는 경우의 음성합성 LSI 내부 회로 구성에 대해 설명하겠습니다.

①음성 메모리에 저장된 음원 데이터를 디코더로 디코딩합니다.
②디코딩된 음원 데이터를 필터를 통해 필터링합니다.
③필터링된 음원 데이터를 DAC에 입력하여 아날로그 신호를 출력합니다.
④DAC에는 스피커를 구동하는 능력이 없으므로, 아날로그 신호를 AB급 스피커 앰프 (아날로그 앰프)에 입력합니다.
⑤마지막으로 AB급 스피커 앰프를 통해 스피커로 소리를 출력합니다.

아날로그 신호를 출력하는 음성합성 LSI의 경우

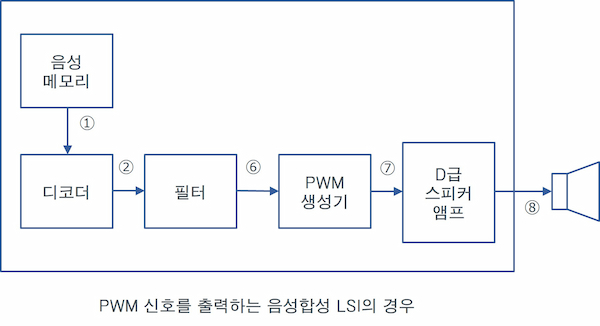

PWM 신호를 출력하는 경우의 음성합성 LSI 내부 회로 구성에 대해 설명하겠습니다.

①음성 메모리에 저장된 음원 데이터를 디코더로 디코딩합니다.
②디코딩된 음원 데이터를 필터를 통해 필터링합니다.
⑥필터링된 음원 데이터를 PWM 생성기에 입력하여 PWM 신호를 출력합니다.
⑦PWM 생성기에는 스피커를 구동하는 능력이 없으므로, PWM 신호를 D급 스피커 앰프 (디지털 앰프)에 입력합니다.
⑧마지막으로 D급 스피커 앰프를 통해 스피커로 소리를 출력합니다.

PWM 신호를 출력하는 음성합성 LSI의 경우

음성합성 방식

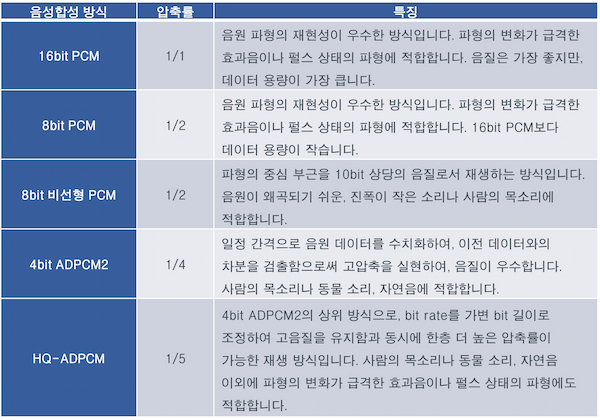

한정된 메모리에 효율적으로 음원 데이터를 저장하기 위해서는, 데이터 사이즈를 압축하는 음성합성 방식이 중요합니다. 아래 표에 음성합성 방식과 음원 데이터의 사이즈를 작게 할 수 있는 지표인 압축률, 음성합성 방식의 특징을 정리하였습니다.

음성합성 방식
