레이저 다이오드란? 레이저 다이오드의 칩 구조



LD 칩 구조

파브리 · 페로형 LD는 n/p 클래드와 그 사이에 배치된 활성층 (발광층), 2개의 거울인 단면 (端面)으로 구성되어 있습니다.

클래드는 활성층보다 밴드 갭이 큰 재료이므로, 캐리어 (전자와 정공)를 에너지적으로 가두게 됩니다. 또한, 활성층보다 굴절률이 작은 재료이기도 하므로, 빛도 활성층 내에 가두게 됩니다. (광 섬유와 동일한 원리)

활성층과 클래드는 나노 오더로 제어 가능한 에피택셜 (epitaxial) 성장으로 생성되고, 스트라이프 (전극)는 미크론 오더로 제어 가능한 포토리소그래피 (photolithography)로 제작합니다.

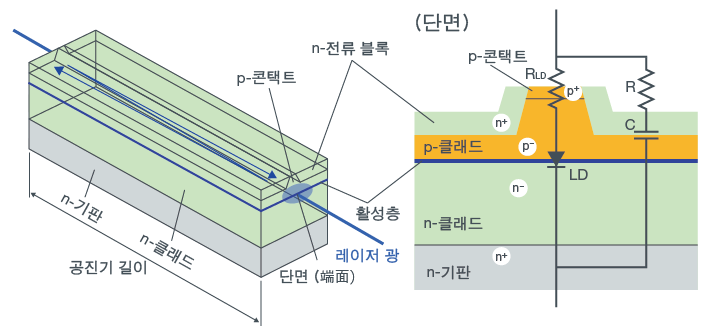

【레이저 다이오드의 칩 구조】

레이저 다이오드의 칩 구조

파브리 · 페로형 LD :
가장 심플한 레이저 다이오드의 구조입니다.
에피택셜 (epitaxial) 성장 :
박막 결정 성장 기술의 일종으로, 기판인 결정 위에 성장시켜, 기판 결정면에 맞춘 결정 배열로 성장시킵니다.
포토리소그래피 (photolithography) :
감광성 물질을 도포한 표면을 빛에 노출시킴으로써, 노출된 부분과 노출되지 않은 부분에서 패턴을 생성시키는 기술입니다.
