IPD (Intelligent Power Device)



IPD란?

IPD란?
IPD는 Intelligent Power Device의 약자로, 보호회로와 유도성 부하 등의 에너지 흡수 회로를 내장한, 고성능 반도체 파워 스위치입니다.
지역에 따라 다르지만, IPS (Intelligent Power switch), 스마트 스위치 (Smart switch), High-side / Low-side 스위치 등의 명칭을 사용하는 경우도 있습니다.

IPD의 특징 1 (MOSFET와의 비교)

일반적으로 반도체 스위치로서 가장 먼저 떠오르는 것은 MOSFET입니다.
MOSFET 단품을 스위치로서 사용하면, 구성 회로 상에서 부하가 쇼트되는 경우에는 MOSFET 자체가 고장을 일으킵니다.
반면에, IPD는 과전류 및 과열에 대한 보호회로와 유도성 부하의 에너지를 흡수하는 회로를 내장하여, 쇼트 등의 이상 상태에서도 파괴되지 않고 스위치로서의 기능을 유지합니다.

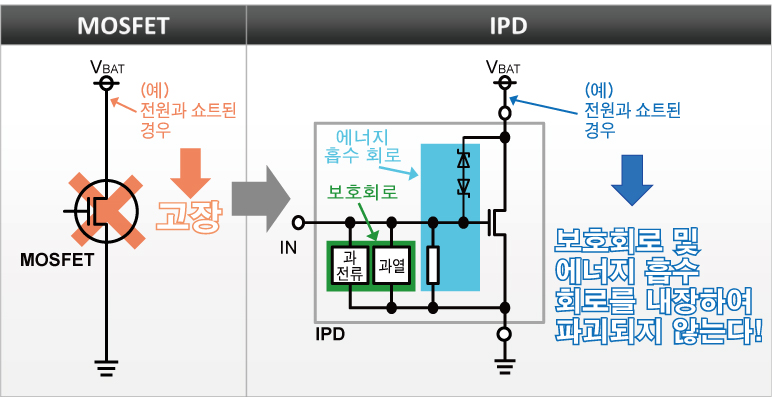

MOSFET와 IPD의 비교

【MOSFET와 IPD의 비교】

IPD의 특징 2 (메커니컬 퓨즈와의 비교)

퓨즈는 전류가 과도하게 흐르지 않도록 제어하는 부품입니다.
메커니컬 퓨즈는 과전류가 흐르면 용단 (Fusing)에 의해 전류가 흐르지 못하게 합니다. 따라서 복귀시키기 위해서는 퓨즈의 교체가 필요합니다.
반면에 반도체 퓨즈로서 IPD를 사용하면, 과전류 등의 이상 상태를 검출하여 전류를 차단합니다. 또한, 이러한 이상 상태를 마이컴 등에 통지하는 기능도 있으므로 원인을 해석하는 데도 유효합니다. 물론 자가 복귀 타입이므로, 교체할 필요가 없습니다.

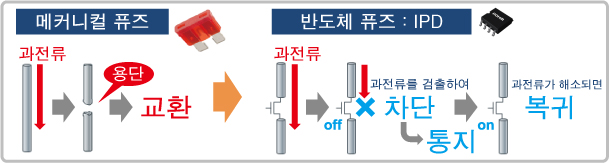

메커니컬 퓨즈와 IPD의 비교

【메커니컬 퓨즈와 IPD의 비교】

IPD의 특징 3 (메커니컬 릴레이와의 비교)

릴레이는 외부로부터의 신호를 통해, 전기 회로의 ON / OFF 전환을 실행하는 부품입니다.
메커니컬 릴레이에는 기계적인 접점이 있으므로, 수명이나 신뢰성에 대한 우려가 있습니다. 또한, 전환 시에는 기계음도 발생합니다.
반면에 반도체 릴레이로서 IPD를 사용하면, 기계적인 접점이 없으므로, 메커니컬 릴레이에 비해 장수명, 고신뢰성, 정음 (저소음)을 실현합니다. 또한, 소형 경량 패키지로, Reflow Soldering 실장 대응도 가능합니다.
또한, ON / OFF 전환을 실행하는 릴레이 기능뿐만 아니라, 과전류 검출에 의한 보호에도 대응합니다.

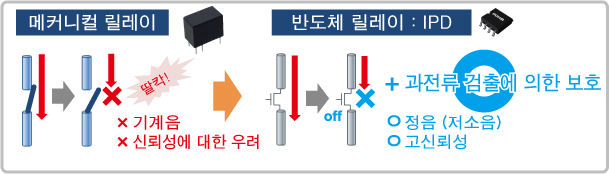

메커니컬 릴레이와 IPD의 비교

【메커니컬 릴레이와 IPD의 비교】
