LDO는 Low Dropout의 약자로, 낮은 입출력 전위차에서도 동작하는 리니어 레귤레이터입니다.
저손실 타입 리니어 레귤레이터 및 저포화 타입 리니어 레귤레이터라고도 합니다.
LDO의 입출력 전위차에 관한 수치적 정의는 없지만, 일반적으로 레귤레이터가 안정적으로 동작하는 최저한의 전위차가 1V 이하로 억제된 것을 뜻합니다.
예를 들어, 3.3V 전원을 필요로 하는 IC의 경우, 표준 타입에서는 5V에서 3.3V 전원을 생성할 수 없으므로, 입출력 전위차가 낮은 LDO가 필요합니다.
이와 같이, LDO는 표준 타입의 레귤레이터와 동일한 전압을 출력하는 경우에도, 입력전압을 낮게 설정할 수 있습니다.
낮은 전위차에서 동작함으로써 에너지 손실이 적어 발열 등을 억제하는 설계가 가능합니다.

Dropout 전압

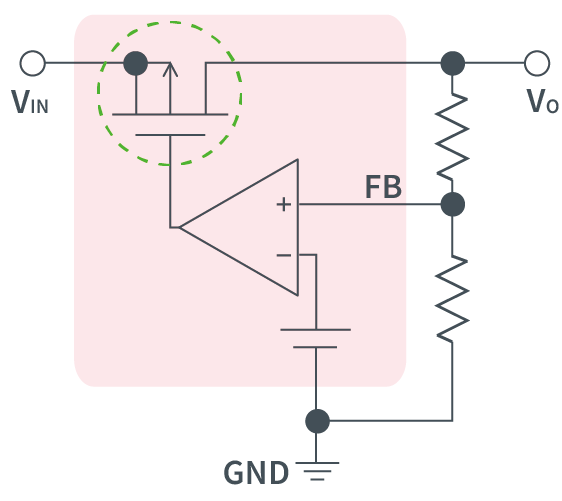

리니어 레귤레이터의 내부에는 VIN에서 VO 사이에 트랜지스터가 배치되어 있으며, 이 트랜지스터가 안정적으로 동작하기 위해 필요한 입출력 최저 전위차를 Dropout 전압이라고 합니다.
입출력 전위차가 Dropout 전압 이하인 경우, 트랜지스터는 안정적인 동작을 유지할 수 없어, 출력전압이 저하됩니다.

이와 같이, LDO를 포함하는 리니어 레귤레이터는 동작을 위해 필요 최저한의 입력전압치가 설정되어 있으며, 이 경우 (VO + Dropout 전압)이 레귤레이터의 최저 동작전압치가 됩니다.
입력전압치 (VIN)가 최저 동작전압 이하인 경우에는 출력전압의 동작이 불안정해집니다.
