OP Amp (연산 증폭기)의 종류

양전원 / 단전원 / Rail-to-Rail OP Amp

OP Amp (연산 증폭기)의 종류는, 입출력 전압 범위에 따라 「양전원 OP Amp」, 「단전원 OP Amp」, 「Rail-to-Rail OP Amp」로 크게 분류할 수 있습니다. 각 OP Amp의 입출력 전압 범위는 하기 그림을 참조하여 주십시오.

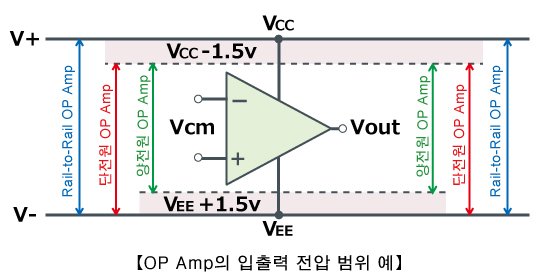

OP Amp의 입출력 전압 범위 예

양전원 OP Amp

OP Amp는 일반적으로 0V에 가까운 미세 신호를 증폭시키는 경우가 많으므로, 양전원 OP Amp에서 0V의 입력이 필요한 경우에는 VEE를 마이너스 1.5V 이하로 해야 합니다. 이러한 이유에서 부전원을 사용하는 케이스가 대부분이며, 플러스 · 마이너스 전원이 모두 필요하므로, 양전원 OP Amp라고 합니다.

 > Low Noise 전원 OP Amp (제품 검색)

 > 낮은 오프셋 양전원 OP Amp (제품 검색)

단전원 OP Amp (그라운드 센스)

0V 부근의 신호를 입력하는 경우, 양전원 (범용) OP Amp를 사용하면 부전압이 필요하지만, 부전압을 사용하지 않고도 입력 가능한 OP Amp가 단전원 OP Amp입니다. 그라운드 레벨의 입력 신호까지 동작 가능하므로 그라운드 센스 OP Amp라고 합니다.

 > 범용 그라운드 센스 OP Amp (제품 검색)

 > 고속 그라운드 센스 OP Amp (제품 검색)

 > 저소비전류 그라운드 센스 OP Amp (제품 검색)

 > Low Noise 그라운드 센스 OP Amp (제품 검색)

 > 고성능 그라운드 센스 OP Amp (제품 검색)

Rail-to-Rail OP Amp (입출력 풀 스윙)

저전력화가 중요시됨에 따라, 저전압으로 구동하는 세트가 많아지고 있습니다. OP Amp 역시 저전압 동작이 필요하지만, VCC 전압이 5V 부근까지 낮아지면, 단전원 OP Amp의 경우 VCC보다 1.5V 낮은 전압까지 밖에 입력할 수 없어 불편한 상황이 생기게 됩니다. 이에 따라, 입력전압이 VEE에서 VCC까지 변동되어도 정상적으로 동작하는 Rail-to-Rail OP Amp가 등장하였습니다.
전원전압 (VEE~VCC) 범위에서의 입출력이 가능하므로, 입출력 풀 스윙 OP Amp라고 합니다.

 > 고속 입출력 풀 스윙 OP Amp (제품 검색)

 > 저소비전류 입출력 풀 스윙 OP Amp (제품 검색)

 > Low Noise 출력 풀 스윙 OP Amp (제품 검색)

 > 낮은 오프셋 입출력 풀 스윙 OP Amp (제품 검색)

각종 OP Amp의 응용 회로 예에 대해서는 하기 링크의 어플리케이션 노트를 참조하여 주십시오.

 > OP Amp 응용 회로 예 (어플리케이션 노트)

다음 페이지에서는 OP Amp의 중요 과제인 노이즈 특성에 대해 설명하겠습니다.
