SPICE란? 회로 시뮬레이션 과정과 디바이스 모델

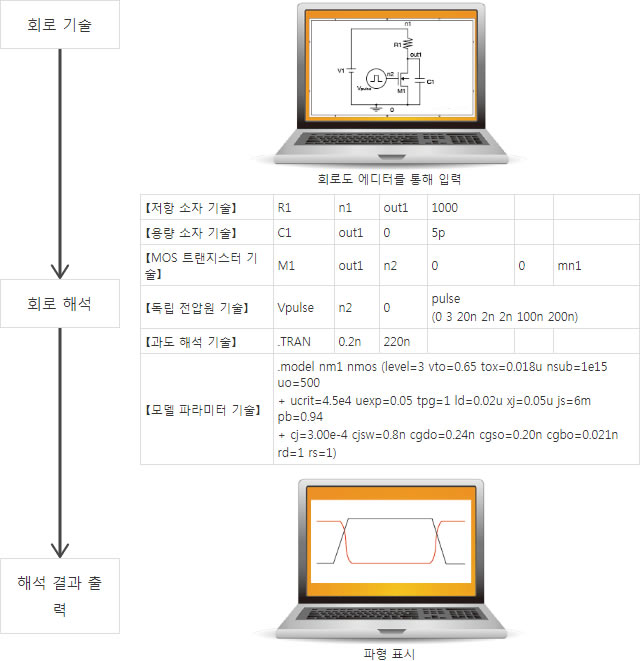

현재의 시뮬레이터에서의 회로 시뮬레이션은 하기 그림과 같이 "회로 기술" ⇒ "회로 해석" ⇒ "해석 결과 출력" 의 과정을 거칩니다.
GUI(Graphical User Interface의 약자. 컴퓨터 그래픽으로 직감적인 조작을 가능하게 하는 방법)의 진보에 따라 1패키지화된 소프트웨어로서 공급되고 있습니다.

이전에는 하기 그림의 "회로 해석" 의 오른쪽에 기재된【xxx 기술】 부분을 텍스트 에디터를 통해 입력했습니다.
현재는 회로도 에디터로 입력된 회로도를 Netlist로 변환하고 해석 엔진으로 전송하여, 시뮬레이션을 자동적으로 실행하고 있습니다.

여기에서 하기의【모델 파라미터 기술】에 주목하여 주십시오. 또한, 전항에서 설명한 「디바이스 모델」을 연상하여 주십시오.

디바이스 모델・・・
이론적 또는 실험적인 고찰을 바탕으로 개발된 해석식

디바이스 모델=해석식이며, 이 해석식을 구성하는 변수 및 정수가 모델 파라미터입니다.
즉, 모델 파라미터로 실재의 소자 특성을 시뮬레이터 상에서 재현하는 것입니다.

모델 파라미터 기술
