저항기란? 아웃라인
저항기의 대표 형상

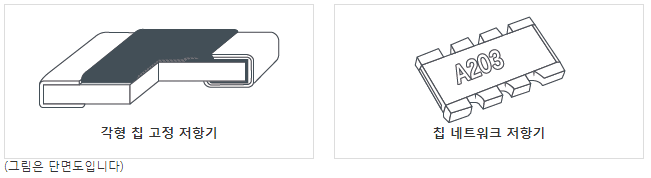

면실장 타입
![각형 칩 고정 저항기/칩 네트워크 저항기](/documents/11417/4914808/r_what2_img01.png/2793dd08-9916-9d56-1dd3-e5b5efe29291?t=1519886327100)
저항기 맵 : 이 분류로 아웃라인을 이해하자!
저항의 다양한 분류를 이해하도록 합시다. 여기에서는 로옴의 저항기 위치를 알기 위해 일반적인 소재에 의한 분류 뿐 아니라, 형상, 집적성, 기능과 같은 관점을 기준으로 한 분류에 대해서도 알아보겠습니다.

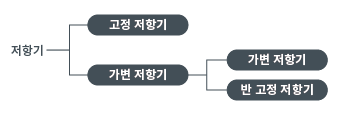

1. 기능으로 분류
저항기의 기능에 따른 분류입니다. 고정 저항기와 가변 저항기로 나누어지며, 일반적으로 "저항" 이란 고정 저항기를 뜻합니다.
![기능으로 분류](/documents/11417/4914808/r_what2_kr+%281%29.png/ff309e2f-c5e3-4e0f-90de-3af3ee70f3df?t=1631847546580)

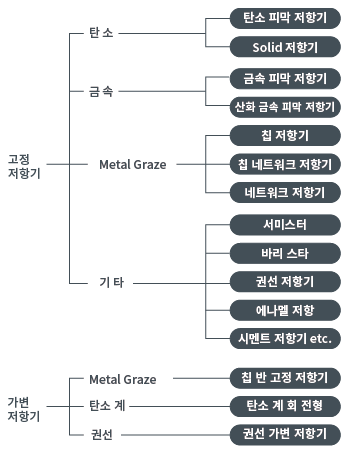

2. 소재로 분류
저항기를 구성하는 소재에 따른 분류입니다. 일반적으로 널리 알려진 metal glaze 외에 어떤 저항기가 있는지 한번 확인해보십시오.
![소재로 분류](/documents/11417/4914808/r_what2_kr+%282%29.png/a698f824-dd70-4870-9b74-0e7302217af2?t=1631847545390)
※ Metal glaze : 금속과 금속 산화물, 글래스를 혼합하여 알루미나 기판 등에 고온으로 소결한 것.

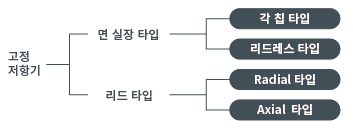

3. 형상으로 분류
크게 리드 타입과 면실장 타입으로 나누어집니다.
![형상으로 분류](/documents/11417/4914808/r_what2_kr+%283%29.png/ad75b45c-afc6-46a2-b46b-1f3559b36f32?t=1631847544620)
각 칩 타입 | 면실장 타입의 각 칩은 로옴이 업계에서 제일 먼저 개발한 로옴 저항기의 주력 제품입니다. |
---|---|
리드레스 타입 | 둥근 형의 칩 저항기. |
Radial 타입 | 세로형 테이핑에 대응할 리드 타입 저항기의 형상으로, 테이핑 가공품 뿐입니다. |
Axial 타입 | 리드 타입 저항기 형상으로 본체에서 바로 양측으로 선이 이어진 것. |
![형상으로 분류](/documents/11417/4914808/r_what2_kr+%284%29.png/6a53f4ca-6649-4c24-86e0-d590db8f8d5e?t=1631847543783)
4. 집적성으로 분류
복합 저항기란 저항기를 집적시킨 저항기입니다.
![집적성으로 분류](/documents/11417/4914808/r_what2_kr+%285%29.png/ff27e4ab-e7a4-475e-894b-3d70b0e9acfa?t=1631847542677)
※ 복합 저항기 기판 상에 같은 저항치, 또는 다른 저항치를 조합하여 하나의 회로를 구성하는 저항기
※ 감온 저항기 (참고) :
저항기가 지니는 온도 변화에 따라 저항치가 바뀌는 특성을 이용한 저항기.
보통 저항기로서보다 센서로서 취급합니다. 용도로서는 센서 외, 반도체 소자의 온도 drift 를 취소하는 온도 보상 회로 등에 사용됩니다.
주요 저항기 특징
고정 저항기 | 특징 |
---|---|
칩 고정 저항기 | 기판 표면에 직접 실장할 수 있는 전극 형상을 지닌 표면 실장용 저항기입니다. 각형 칩 저항기가 고정 저항기 중 90% 가까이 차지하고 있으며, 현재 일반용 저항기의 주류를 이루고 있습니다. |
탄소 피막 고정 저항기 | 안정된 자기체 표면에 저항체로서 탄소 피막을 장착한 것으로, 발열, 연소와 같은 안전성 면에서 소전력용으로 많이 사용되어 왔습니다. |
금속 피막 고정 저항기 | 탄소 피막 저항기의 탄소 피막 대신에 저항 재료로서 Ni-Cr 등의 금속 재료를 사용한 저항기입니다. 탄소 피막 저항기에 비해 온도 특성과 전류 잡음, 직선성이 우수하며, 고정밀도 실현이 가능합니다. 반면, 탄소 피막 저항기보다 고가입니다. |
산화 금속 피막 저항기 | 금속 피막 저항기의 금속 피막 대신에 산화 주석 등의 산화 금속을 사용한 저항기입니다. 산화 금속의 피막이 열에 의해 연소하는 일이 없으므로 몇 W 정도의 중전력용으로 많이 사용됩니다. 연소하지 않고 발열하므로 실장에 주의가 필요합니다. |
권선 저항기 | 금속의 가는 선을 세라믹 보빈 등에 말은 저항기입니다. 온도 영향이 적고 잡음도 비교적 작지만,주파수 특성이 나빠 고주파 회로에는 부적절합니다. 또, 가공상 문제가 많으므로 다른 저항기에 대체되고 있습니다. 전력용과 정밀용이 있습니다. |
고정체(solid) 저항기 | 탄소가루와 수지를 혼합하여 고형화한 저항기입니다. 견뢰하지만 정밀면에 난점이 있어 서서히 탄소 피막 저항기로 대체되고 있습니다. 고내압 고저항 실현이 가능하므로 주로 전원 회로 등의 큰 스트레스가 가해지는 회로에 사용됩니다. |
네트워크 저항기 | 복수의 저항기를 한 개의 패키지로 만든 복합 부품의 일종으로 부품수 삭감, 에너지 절약화, 고밀도화 등의 장점이 있어 전자 회로에 많이 사용되기 시작하고 있습니다. 저항체의 특성은 일반적으로 후막 저항기와 같습니다. |
반고정 저항기 | 특징 |
---|---|
후막 반고정 저항기 | 저항체에 후막을 사용한 가변 저항기로, 탄소계 가변 저항기에 비해 온도 계수가 작습니다. 또한 다회전형과 여러 형상의 제품이 있어, 아날로그 회로의 미조정용에는 반드시 있어야 할 존재가 되고 있습니다. |
탄소계 반고정 저항기 | 저항체 재료에 탄소 피막을 사용하고 있어, 저가입니다. 단 특성적으로는 그다지 우수하지 않고, 특히 온도 계수는 저항치에 의해 변화하므로 규정되어 있지 않습니다. |
금속 피막 반고정 저항기 | 저항체 재료에 Ni-Cr 등의 금속 피막을 사용한 가변 저항기입니다. 탄소계 가변 저항기에 비해 온도 특성 및 안정성이 우수하지만 가격 면에서는 고가입니다. |
저항의 여러 특성
특징 | |
---|---|
공칭 저항치 | IEC(국제 전기 표준 회의)가 제정한 E시리즈 ※표준수에 의거하여 정해진 저항치로, 처음 값1, 공비 10I/n(n=6、12、24…) 에 의한 선택으로 각 저항치의 허용 오차가 일정하게 하도록 한 것. 이 n 의 값에 따라 E6 시리즈, E12 시리즈, E24 시리즈 등으로 불리고 있습니다. 예를 들어 E12 시리즈는 1.0, 1.2, 1.5, 1.8, …. 와 같은 값 (최대 오차±10) 의 저항치를 공칭 저항치라 합니다. 또, 이러한 수열치는 저항치 뿐 만이 아니라 콘덴서의 정전 용량값에도 사용되고 있습니다. |
사용온도범위 | 저항기를 연속 동장 상태에서 사용할 수 있는 주위 온도의 범위를 나타냅니다. |
정격전력 | 규정 주위 온도에 대해 연속 동작 상태에서 사용할 수 있는 전력의 최대치. 부하되는 저항의 소비 전력에 따라 사용되는 저항기를 종류는 정하는 것이 일반적이며, 예를 들어 각형 칩 고정 저항기에는 1W 이하에서 많이 사용되고 있습니다. 또, 주위 온도가 70ºC 를 넘을 경우, 부하되는 전력을 경감할 필요가 있습니다. |
저항치허용차 | 각 저항기가 나타내는 공칭 저항치의 오차 허용를 나타냅니다. 이 값은 F, G, J, K, M 등의 기호로 표시되며, 각 ±1%, ±2%, ±5%, ±10%, ±20% 의 허용 오차를 나타내고 있습니다. |
저항치 범위 | 각 메이커의 시리즈명, 또는 타입 별로 저항기 고객에게 공급할 수 있는 저항치 범위를 나타냅니다. 1Ω`1MΩ 이 일반적이며, 때로는 1Ω 이상, 1MΩ 이 필요합니다. 그러나 메이커와 시리즈, 타입에 따라 공급하지 못하는 경우가 있으므로 주의가 필요합니다. |
정격전압 | 규정 주위 온도에서 연속 인가 가능한 직류 또는 교류 전압 (실효치) 의 최대치. 정격전력과 공칭 저항치에서 산출합니다. 단, 최고 사용 전압을 넘지 않아야 하며, 보통 내전압이라고 불리는 것은 정격전압을 가리킵니다. |
최고사용전압 | 저항기에 따라 규정된 저항기에 인가 가능한 직류 또는 교류 전압 (실효치) 의 최대치를 나타냅니다. |
