High-side 스위치와 Low-side 스위치

High-side 구동 / Low-side 구동

외부의 부하에 대해, 반도체 스위치를 상측 회로 (전원측)에 배치하는 것을 High-side 구동, 하측 회로 (GND측)에 배치하는 것을 Low-side 구동이라고 합니다.

High-side 구동 / Low-side 구동

【High-side 구동 / Low-side 구동】

High-side 스위치와 Low-side 스위치의 사용 구분 예

IPD는 외부 부하에 대해, 상측 회로에 적합한 High-side 스위치와 하측 회로에 적합한 Low-side 스위치가 있으며, 각각의 배치에 적합하도록 회로가 설계되어 있습니다.
하기 왼쪽 그림과 같이, 전원전압이 고정된 회로에 다양한 부하가 배치되어 있는 회로, 예를 들어 자동차 등 배터리 고정 전압으로 보디가 GND 접지된 환경에서는 출력이 지락 (地絡 / Grounding)되기 쉬운 환경이므로, 이상 상태를 검출하기 위해서는 지락 검출이 용이한 High-side 스위치가 적합합니다.
반면에, 하기 오른쪽 그림과 같이, 다양한 전원전압에 부하가 배치되어 있는 회로에는 Low-side 스위치가 적합합니다. Low-side 스위치는 MOSFET의 소스가 GND 접지되어 있어, 게이트로 입력전압을 인가하여 동작합니다. 이러한 제어는 단품의 MOSFET와 동일하므로, MOSFET 단품의 대체 사용에 용이합니다.

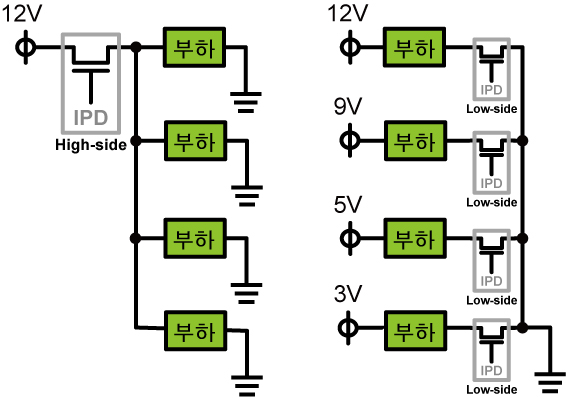

 High-side 스위치 / Low-side 스위치의 사용 구분 예

【High-side 스위치 / Low-side 스위치의 사용 구분 예】
