미세 발광 용도로, 밝기 및 색의 편차를 저감한 1608 사이즈 LED 개발
저전류 2mA 발광에 최적화된 전용 소자를 탑재하여, 인디케이터 및 숫자 표시기의 시인성 향상에 기여



2022년 9월 15일

<개요>

로옴 주식회사 (본사 : 교토)는, PLC※1 등의 제어 장치를 비롯한 FA 기기※2 및 모뎀이나 라우터 (router)와 같은 통신 제어 기기 등의 인디케이터, 숫자 표시용으로, 미세 발광 용도에 최적화된 1608 사이즈 (1.6mm×0.8mm) LED 「CSL1901 시리즈」를 개발하였습니다.
신제품은 로옴의 자체 제작 소자 기술을 구사하여, 2mA에서의 발광에 적합한 소자 특성을 실현함으로써, 미세 발광 시의 밝기 및 색감과 같은 시각적 편차를 저감한 LED입니다. 일반적인 20mA 사양의 LED를 저전류로 발광시키면, 제품에 따라 밝기의 편차나 색감의 변화가 발생하게 됩니다. 신제품은 일반품 대비 (2mA 발광 시) 밝기의 편차를 약 50% 저감, 색감의 변화를 약 3nm 억제하여, 발광 조정에 대한 설계 공수 삭감 및 인디케이터나 숫자 표시기의 시인성 향상에 기여합니다. 또한, 범용성이 높은 1608 사이즈 패키지로 5가지 색의 컬러 라인업을 전개하여, 용도나 모델 변경에 따른 대체 사용도 용이합니다.
2022년 7월부터 월 40만개의 생산 체제로 양산을 개시 (샘플 가격 90엔 / 개, 세금 불포함)하였으며, CoreStaff, Chip 1 Stop 등 온라인 부품 유통 사이트에서도 구입이 가능합니다.
앞으로도 로옴은 고객 요구에 대응하는 LED 제품 개발을 추진하여, 어플리케이션의 디자인성 향상과 개발 공수 삭감에 기여해 나갈 것입니다.

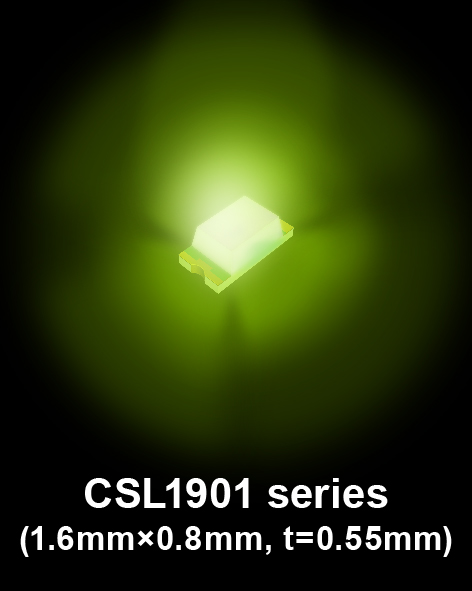

CSL1901 series
  • 1개부터 구입 가능
  • CoreStaff
    Chip 1 Stop

<배경>

최근, LED 소자의 기술 진화에 따라 발광 효율이 비약적으로 향상되어, LED의 고광도화가 가속화되고 있습니다. 이러한 고광도화로 인해, 인접한 발광부와의 간섭 등을 고려해야 하는 어플리케이션의 경우, 적절한 발광 광도※3 및 발광 파장※4으로 조정하는 설계가 필요하여, 시장에서는 저전류 영역에서의 특성에 적합한 LED가 요구되고 있습니다. 로옴은 자체 제작 소자 기술을 보유하고 있다는 우위성을 활용하여, 디바이스의 발광층을 커스터마이징함으로써, 저전류 구동에서의 미세 발광에 최적인 동시에 범용성이 높은 1608 사이즈의 LED 제품을 개발하였습니다.

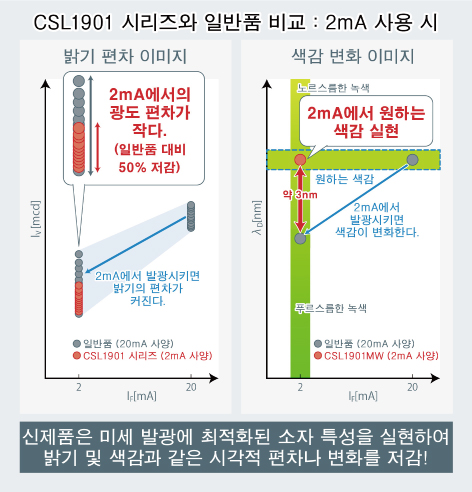

CSL1901 시리즈와 일반품 비교 : 2mA 사용 시

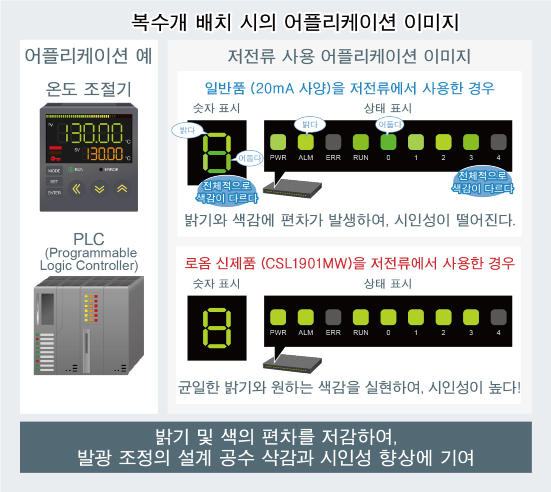

복수개 배치 시의 어플리케이션 이미지

<제품 라인업>

품명데이터
시트
발광색절대 최대 정격
(Ta=25℃)
전기적 광학적 특성 (Ta=25℃)패키지
사이즈
[mm]
순방향
전류
IF
[mA]
동작
온도
Topr
[℃]
순방향
전압
VF
Typ.
[V]
 발광
파장
λD
Typ.
[nm]
 광도
IV
순방향
전류
IF[mA]
순방향
전류
IF[mA]
Min.
[mcd]
Max.
[mcd]
순방향
전류
IF[mA]
CSL1901VWPDF적색
(Red)
20-40
~
+85
1.8263021.66.321.6×0.8
(t=0.55)
CSL1901UWPDF적색
(Red)
6202.510.0
CSL1901DWPDF주황색
(Orange)
6056.325.0
CSL1901YWPDF황색
(Yellow)
5906.325.0
CSL1901MWPDF황녹색
(Yellow Green)
5701.04.0

<대상 어플리케이션>

・각 어플리케이션의 인디케이터 · 숫자 표시부
 -FA 기기 (PLC 등의 제어 장치)
 -공작 기계 및 제조 기기, 검사 기기
 -모뎀 및 라우터 (router) 등의 통신 제어 기기

<용어 설명>

※1 : PLC
Programmable Logic Controller의 약자로, 프로그램을 통해 입출력 기기에 지령을 내려 시퀀스 등을 제어하는 컴퓨터 장치. 공장 등의 자동 제어 기기 등, 다양한 기계 제어에 사용된다.

※2 : FA 기기
Factory Automation의 약자. 공장 등에서의 자동화를 위한 장치.

※3 : 발광 광도
일정 방향에서 본 경우의 밝기를 나타내며, 단위 입체각 당 빛의 양을 규정한 것. 단위는 cd (칸데라).

※4 : 발광 파장
일반적으로 LED는 눈으로 보았을 때의 색에 상당하는 파장으로 나타낸다. 도미넌트 파장이라고도 한다. 단위는 nm (나노 미터).

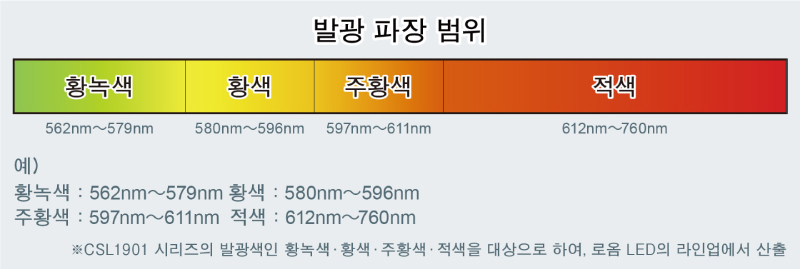

발광 파장 범위

<리플렛>

미세 발광 용도에 최적화된 2mA 저전류 구동 LED 시리즈 개발!
1608 사이즈 Low Current 칩 LED (PDF : 1.34MB)
