CSL1901MW
저전류 발광 타입, 황녹색 표면 실장 칩 LED
CSL1901MW
저전류 발광 타입, 황녹색 표면 실장 칩 LED
발광 재료로서 AlGaInP를 사용하고, 유백색 확산 수지로 패키징한 황녹색 발광 표면 실장 칩 LED입니다.
Product Detail
사양 :
Package Type
Mini-mold
LED Type
Low Current
Application
Home Appliance, Industrial Equipment
Package size[mm]
1.6x0.8 (t=0.55)
Emitting color
Yellowish-Green
Luminous Intensity(Single)(Typ.)[mcd]
3
Number of Brightness Rank
3
Dominant wave-length λD(Single)(Typ.)[nm]
570
Forward Voltage VF (Typ.) [V]
1.8
IF @ VF [mA]
2
Chip Structure
AlGaInP
Power Dissipation [mW]
44
Operating Temperature[°C]
-40 to 85
Storage Temperature [°C]
-40 to 100
특징 :
- Source of light for display unit.
Supporting Information
배경
최근, LED 소자의 기술 진화에 따라 발광 효율이 비약적으로 향상되어, LED의 고광도화가 가속화되고 있습니다. 이러한 고광도화로 인해, 인접한 발광부와의 간섭 등을 고려해야 하는 어플리케이션의 경우, 적절한 발광 광도 및 발광 파장으로 조정하는 설계가 필요하여, 시장에서는 저전류 영역에서의 특성에 적합한 LED가 요구되고 있습니다.
로옴은 자체 제작 소자 기술을 보유하고 있다는 우위성을 활용하여, 디바이스의 발광층을 커스터마이징함으로써, 저전류 구동에서의 미세 발광에 최적인 동시에 범용성이 높은 1608 사이즈의 LED 제품을 개발하였습니다.
개요

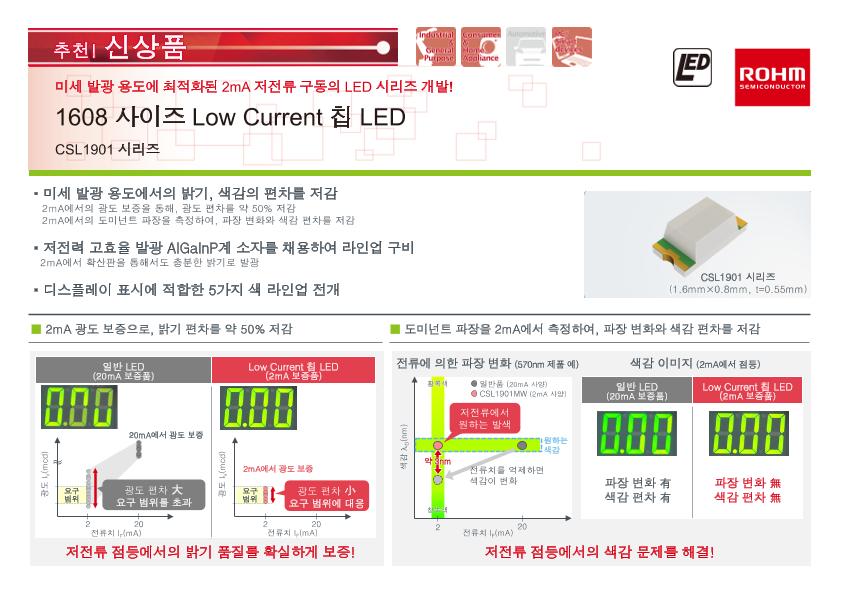

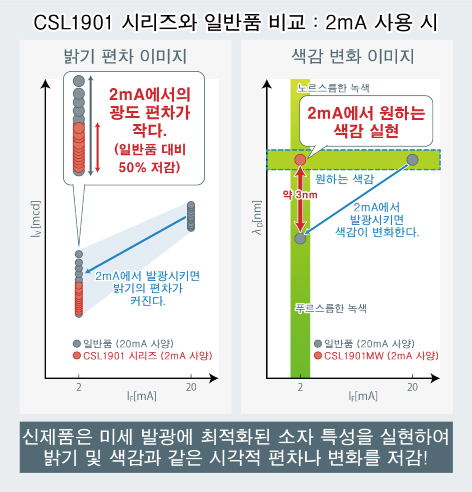

「CSL1901 시리즈」는 로옴의 자체 제작 소자 기술을 구사하여, 2mA에서의 발광에 적합한 소자 특성을 실현함으로써, 미세 발광 시의 밝기 및 색감과 같은 시각적 편차를 저감한 LED입니다. 일반적인 20mA 사양의 LED를 저전류로 발광시키면, 제품에 따라 밝기의 편차나 색감의 변화가 발생하게 됩니다. 「CSL1901 시리즈」는 일반품 대비 (2mA 발광 시) 밝기의 편차를 약 50% 저감, 색감의 변화를 약 3nm 억제하여, 발광 조정에 대한 설계 공수 삭감 및 인디케이터나 숫자 표시기의 시인성 향상에 기여합니다. 또한, 범용성이 높은 1608 사이즈 패키지로 5가지 색의 컬러 라인업을 전개하여, 용도나 모델 변경에 따른 대체 사용도 용이합니다.

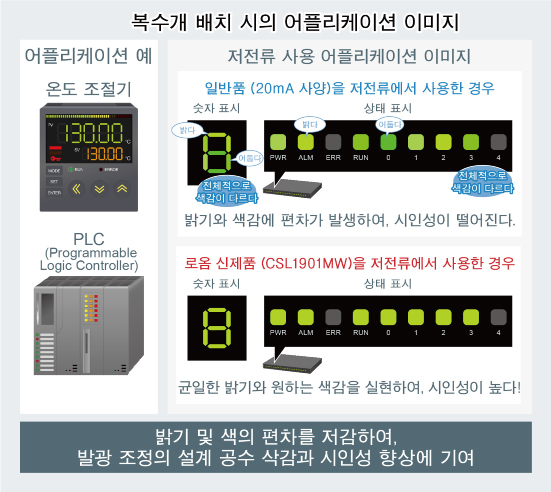

대상 어플리케이션
- ・각 어플리케이션의 인디케이터 · 숫자 표시부
- -FA 기기 (PLC 등의 제어 장치)
- -공작 기계 및 제조 기기, 검사 기기
- -모뎀 및 라우터 (router) 등의 통신 제어 기기
