다운사이징을 실현하는 새로운 범용 칩 저항기 「MCRx 시리즈」 개발
동등한 정격전력 조건에서 한사이즈 소형화, 장기간 안정 공급 보증

<개요>

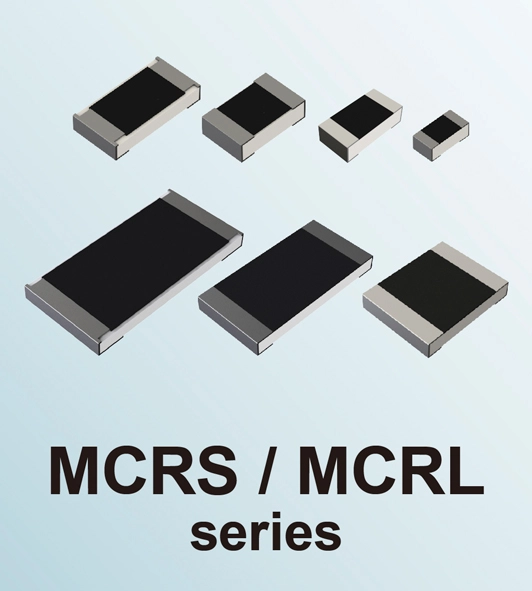

MCRS/MCRL series

로옴 주식회사 (본사 : 교토)는 기존의 범용 칩 저항기 「MCR 시리즈」의 새로운 라인업으로서, 어플리케이션의 소형화와 고성능화를 실현하는 「MCRx 시리즈」를 추가하였습니다. 새로운 시리즈에는 고전력 타입의 「MCRS 시리즈」와 저저항 고전력 타입의 「MCRL 시리즈」가 포함되어 있습니다.
「MCRS 시리즈」는 내부 구조의 최적화 및 새로운 재료의 채용으로, 정격전력과 온도 특성 (저항 온도 계수 TCR※1)을 향상시켜, 기존품 대비 한사이즈 작은 소형 제품을 사용할 수 있습니다. 1005 사이즈에서 6432 사이즈까지의 폭넓은 라인업을 전개하여, 실장 스페이스에 따라 최적의 제품을 선택할 수 있습니다. 이에 따라 컴팩트하고 효율적인 회로 설계가 가능해져, 설계의 자유도도 대폭 향상됩니다. 「MCRL 시리즈」는 「MCRS 시리즈」의 저저항 타입입니다. 2012 사이즈에서 6432 사이즈까지 라인업을 구비하여 전류 검출 용도에 최적입니다.
「MCRx 시리즈」는 기존의 소자 내부 구조를 개선한 새로운 설계를 채용하여 모든 사이즈에서 생산 효율과 품질을 향상시키고, 제품의 신뢰성도 향상시켰습니다. 자동차기기 신뢰성 규격 「AEC-Q200」※2에 준거하는 제품으로, 자동차 시장에서 전동 차량 (xEV)※3의 보급에 따른 수요 증가에 대응함과 동시에, 기지국 및 서버 등의 통신 인프라, FA 기기 등의 시장 확대에도 기여합니다. 또한, 장기간 안정 공급 대상 제품으로서 산업기기 등 수명이 긴 어플리케이션에서의 계속적인 사용에도 기여합니다.
향후 「MCRS 시리즈」로는 +155℃에 대응하는 소형 0603 사이즈 제품의 개발을 예정하고 있습니다. 또한, 「MCRE 시리즈」의 경우, 완전 Pb-Free 타입으로 한층 더 소형의 0402 사이즈 제품의 공급도 개시할 예정입니다. 이와 같이, 한층 더 강해지는 소형화에 대한 시장 요구 및 환경 지향에 따른 자율 규제 및 수출 제한 등에 대한 대응도 강화하고 있습니다.
신제품은 월 10억개의 생산 체제로 순차 공급을 개시하였습니다. 시장 수요에 대응하여, 생산 능력의 확충도 추진해 나갈 예정입니다. 인터넷 판매도 개시하여 CoreStaff Online™, Chip 1 Stop™ 등 온라인 부품 유통 사이트에서 구입 가능합니다 (MCR100L 샘플 가격 120엔 / 개, 세금 불포함).
앞으로도 로옴은 창업 제품인 저항기에 있어서, 소형화 및 신뢰성 향상에 기여하는 라인업을 확충함과 동시에 제품의 장기간 안정 공급을 위해 노력해 나갈 것입니다.

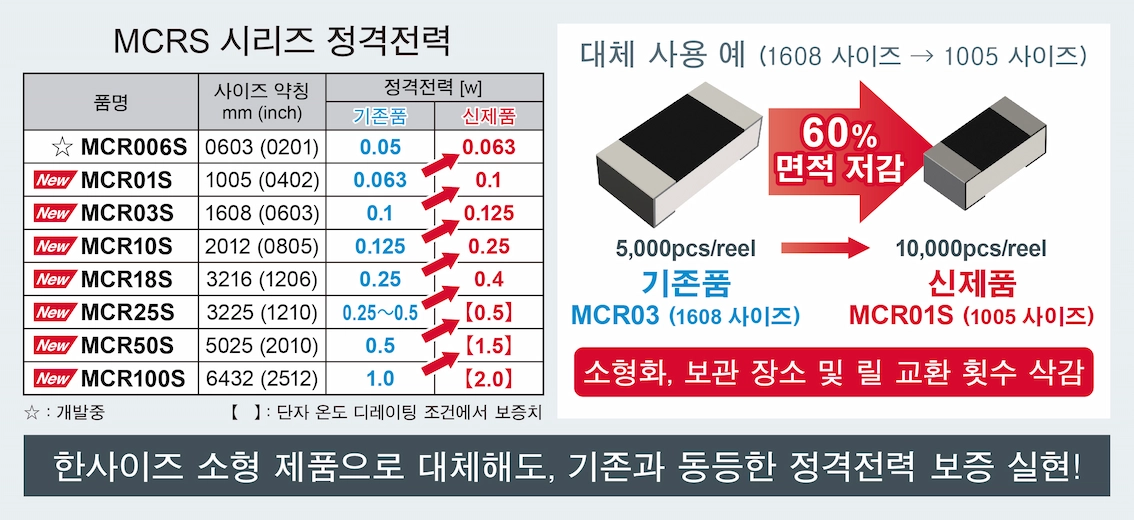

MCRS 시리즈 정격전력

<배경>

전자기기의 다기능화와 전동화가 가속화됨에 따라, 전자부품의 소형화와 고성능화는 중요한 과제로 대두되고 있습니다. 특히 자동차 시장에서는 전동 차량 (xEV)의 보급에 따라, 전자부품의 사용량이 급증하고 있습니다. 또한, 산업기기 시장에서도 기기의 고기능화 및 고효율화가 가속화됨에 따라, 소형 및 고성능 전자부품에 대해 수요가 확대되고 있습니다. 로옴의 「MCRx 시리즈」는 고성능 소형 저항기로서, 자동차나 산업기기 시장에서의 이러한 요구에 대응하는 제품입니다.
로옴은 글로벌 시장에 있어서 고객의 다양한 요구에 대응하기 위해, 제품 개발과 제조에 주력하고 있습니다. 기술 혁신을 통해 새로운 가치를 끊임없이 제공함으로써, 시장에서의 입지를 확립하고 전자부품의 진화에 기여해 나갈 것입니다.

<제품 라인업>

MCRS 시리즈 <고전력 타입>

품명 데이터
시트
사이즈 약칭 정격전력
[W]
정격 주위
온도
[℃]
정격 단자
온도
[℃]
소자
최고 전압
[V]
저항치
허용차
[%]
저항 온도
계수
[ppm/℃]
저항치 범위
[Ω]
사용 온도
범위
[℃]
오토모티브 대응
AEC-Q200
[mm] [inch]
NewMCR01S PDF 1005 0402 0.1 70 75 F (±1) ±100 10≦R≦10M (E24, E96 시리즈) -55~+155 YES
J (±5) ±400 1≦R<10 (E24 시리즈)
J (±5) ±200 10≦R≦10M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 정격전류 : 1.5A
NewMCR03S PDF 1608 0603 0.125 70 150 F (±1) ±100 10≦R≦10M (E24, E96 시리즈) -55~+155 YES
J (±5) ±400 1≦R<10 (E24 시리즈)
J (±5) ±200 10≦R≦10M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 전격전류 : 2A
NewMCR10S PDF 2012 0805 0.25 70 200 F (±1) ±250 1≦R<10 (E24 시리즈) -55~+155 YES
F (±1) ±100 10≦R≦2.2M (E24, E96 시리즈)
J (±5) ±400 1≦R<10 (E24 시리즈)
J (±5) ±200 10≦R≦10M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 정격전류 : 2.5A
NewMCR18S PDF 3216 1206 0.4 70 200 F (±1) ±250 1≦R<10 (E24 시리즈) -55~+155 YES
F (±1) ±100 10≦R≦2.2M (E24, E96 시리즈)
J (±5) ±400 1≦R<10 (E24 시리즈)
J (±5) ±200 10≦R≦10M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 정격전류 : 2.5A
NewMCR25S PDF 3225 1210 0.5 70 110 200 F (±1) ±200 1≦R<10 (E24 시리즈) -55~+155 YES
F (±1) ±100 10≦R≦2.2M (E24, E96 시리즈)
J (±5) ±400 1≦R<5.6 (E24 시리즈)
J (±5) ±200 5.6≦R≦3.3M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 정격전류 : 2A
NewMCR50S PDF 5025 2010 1.5 70 105 250 F (±1) ±200 1≦R<10 (E24 시리즈) -55~+155 YES
F (±1) +100/−150※1 10≦R<27 (E24, E96 시리즈)
±100※2
F (±1) ±100 27≦R≦2.2M (E24, E96 시리즈)
J (±5) ±400 1≦R<10 (E24 시리즈)
J (±5) ±200 10≦R≦4.7M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 정격전류 : 4A
NewMCR100S PDF 6432 2512 2 70 105 250 F (±1) ±200 1≦R<10 (E24 시리즈) -55~+155 YES
F (±1) +100/−150※1 10≦R<27 (E24, E96 시리즈)
±100※2
F (±1) ±100 27≦R≦2.2M (E24, E96 시리즈)
J (±5) ±400 1≦R<10 (E24 시리즈)
J (±5) ±200 10≦R≦4.7M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 정격전류 : 4A

※1 (+25℃ / -55℃), ※2 (+25℃ / +125℃)

E24 : 표준품, E96 : 주문 생산품

MCRL 시리즈 <저저항 고전력 타입>

품명 데이터
시트
사이즈 약칭 정격전력
[W]
정격 주위
온도
[℃]
정격 단자
온도
[℃]
저항치
허용차
[%]
저항 온도
계수
[ppm/℃]
저항치 범위
[Ω]
사용 온도
범위
[℃]
오토모티브 대응
AEC-Q200
[mm] [inch]
NewMCR10L PDF 2012 0805 0.5 70 F (±1)
J (±5)
0~250 47m≦R<120m (E24 시리즈) -55~+155 YES
0~150 120m≦R≦910m (E24 시리즈)
NewMCR18L PDF 3216 1206 0.75 70 F (±1)
J (±5)
0~250 47m≦R<100m (E24 시리즈) -55~+155 YES
0~150 100m≦R≦910m (E24 시리즈)
NewMCR25L PDF 3225 1210 1.25 70 125 D (±0.5)
F (±1)
J (±5)
0~150 47m≦R<100m (E24 시리즈) -55~+155 YES
0~125 100m≦R<220m
(E24 시리즈)
0~100 220m≦R<510m
(E24 시리즈)
0~75 510m≦R≦910m (E24 시리즈)
NewMCR50L PDF 5025 2010 2 70 125 D (±0.5)
F (±1)
J (±5)
0~250 47m≦R<150m (E24 시리즈) -55~+155 YES
0~200 150m≦R<300m
(E24 시리즈)
0~150 300m≦R≦910m (E24 시리즈)
NewMCR100L PDF 6432 2012 3 70 125 F (±1)
J (±5)
0~300 47m≦R<75m (E24 시리즈) -55~+155 YES
0~250 75m≦R<200m (E24 시리즈)
0~200 200m≦R<560m
(E24 시리즈)
0~150 560m≦R≦910m (E24 시리즈)

E24 : 표준품



MCRE 시리즈 <완전 Pb-Free 타입>

품명 데이터
시트
사이즈 약칭 정격전력
[W]
(70℃)
소자
최고 전압
[V]
저항치
허용차
[%]
저항 온도
계수
[ppm/℃]
저항치 범위
[Ω]
사용 온도
범위
[℃]
오토모티브 대응
AEC-Q200
[mm] [inch]
NewMCR004E PDF 0402 01005 0.031
(1/32)
15 F (±1) ±300 1≦R<100 (E24, E96 시리즈) -55~+155
±250 100≦R≦1M (E24, E96 시리즈)
J (±5) ±300 1≦R<100 (E24 시리즈)
±250 100≦R≦1M (E24 시리즈)
(점퍼 타입) 도통 저항치 : 50mΩMax. 정격전류 : 0.5A

E24 : 표준품, E96 : 주문 생산품

<어플리케이션 예>

모든 어플리케이션에서 사용 가능 (의료기기, 군사기기, 항공 우주 기기, 원자력 제어 장치 제외)
자동차 부품
・전동 차량 (xEV) : 배터리 매니지먼트 시스템 (BMS), 파워 트레인 제어, 첨단 운전자 지원 시스템 (ADAS)
・차량용 일렉트로닉스 : 엔진 제어 유닛 (ECU), 인포테인먼트 시스템 등
산업기기
・로보틱스 : 산업용 로봇의 제어 시스템
・공장 자동화 (FA) : 자동화 생산 라인의 제어 시스템
・전력 변환 장치 : 인버터, 컨버터 등
민생기기
・스마트 디바이스 : 스마트폰, 태블릿 PC, 웨어러블 기기
・가전 제품 : TV, 냉장고, 세탁기 등
통신기기
・네트워크 기기 : 라우터, 스위칭 허브, 데이터 센터용 통신기기 등

<온라인 판매 정보>

판매 시기 : 2024년 10월부터
판매 사이트 : CoreStaff Online™, Chip 1 Stop™
온라인 부품 유통 사이트에서 순차적으로 판매 예정

1개부터 구입 가능

  •  CoreStaff Online
  •  Chip 1 Stop

판매 제품 :
MCR01S, MCR03S, MCR10S, MCR18S, MCR25S, MCR50S, MCR100S
MCR10L, MCR18L, MCR25L, MCR50L, MCR100L
판매하는 저항치는 수시로 추가 예정입니다.

<저항치 검색 페이지>

제품 페이지에서 시리즈나 저항치로 검색 및 샘플 구입이 가능합니다.
https://www.rohm.co.kr/products/resistors

<용어 설명>

※1 : 저항 온도 계수 (TCR : Temperature Coefficient of Resistance)
저항기의 저항치가 온도 변화에 따라 어느 정도 변화하는지를 나타내는 지표. TCR이 낮을수록 온도 변동에 따른 저항치의 변화가 적어, 안정적인 성능을 제공할 수 있다.
※2 : AEC-Q200
AEC는 Automotive Electronics Council의 약자로, 자동차 메이커와 미국의 전자 부품 메이커가 제정한 차량용 전자부품의 신뢰성 규격이다. 차량용 부품이 이 규격에 준거함으로써, 가혹한 환경 조건에서의 신뢰성을 보증한다. Q200은 저항, 콘덴서, 인덕터 등 수동 부품에 특화된 규격이다.
※3 : xEV (전동 차량)
하이브리드 자동차 (HEV), 플러그인 하이브리드 자동차 (PHEV), 전기자동차 (EV) 등 전동 모터를 주요 동력원으로 사용하는 차량의 총칭.
