ROHM News Detail

A4 사이즈 모바일 프린터용 소형 서멀 프린트 헤드 개발
8inch 제품으로 업계 최소 수준※의 높이 11.67mm, 7.2V 구동으로 저전력 인쇄 가능

※2025년 1월 23일 로옴 조사

2025년 1월 23일

＜개요＞

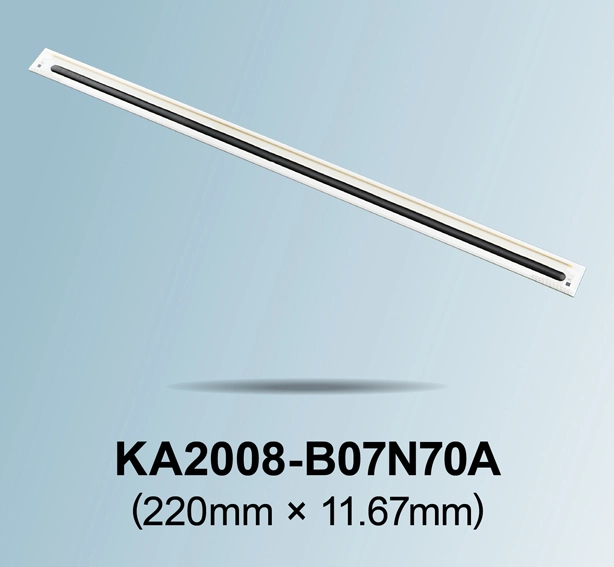

KA2008-B07N70A

로옴 주식회사 (본사 : 교토)는 리튬이온 배터리 2셀 구동 (VH＝7.2V)에 대응하는 8inch 서멀 프린트 헤드 「KA2008-B07N70A」를 개발하였습니다.
신제품은 A4 사이즈 (가로 폭 210mm)의 프린터에 대응하는 제품으로, 높이를 기존품의 14mm에서 업계 최소 수준인 11.67mm로 약 16％ 소형화하여, 프린터 전체의 스페이스 절약화에도 기여합니다. 발열체 구조를 최적화한 드라이버 IC 및 배선 레이아웃을 개선함으로써, 7.2V 구동에 대응하여 기존의 12V 구동 대비, 인쇄를 위해 필요한 인가 에너지를 약 66％ 저감하였습니다 (조건 : 인쇄 속도 50mm/sec). 또한, 발열체의 개별 배선 조정을 통해 발열량을 균일화함으로써 인쇄 품질을 안정화시켜, 최고 인쇄 속도 100mm/sec.의 고속 인쇄 시에도 해상도 203dpi※1로 선명한 인쇄 화질을 실현하였습니다.
또한, 신제품은 감열 방식※2과 열전사 방식※3의 두가지 서멀 인쇄 방식에 대응하여, 다양한 용도에서의 인쇄가 가능합니다. 온도 변화로 인한 팽창이나 수축의 영향을 경감할 수 있도록 구성함으로써, 기계적 강도와 내구성을 향상시켜 메인 타겟인 A4 사이즈 프린터에 요구되는 높은 내구성에 기여합니다.
서멀 프린트 헤드는 커넥터나 방열판을 세트로 사용하는 것이 일반적이지만, 신제품은 기판 단품으로도 공급이 가능하여, 프린터 설계의 자유도 향상에 기여합니다. 세트 공급을 희망하는 경우에는 담당 영업 또는 로옴 Web의 문의 양식을 통해 문의하여 주십시오.
신제품은 2024년 9월부터 월 5,000개의 생산 체제로 양산 (샘플 가격 2,200엔/개, 세금 불포함)을 개시하였으며, A4 사이즈 대응 모바일 프린터용의 해상도 300dpi 제품을 2025년 봄에 개발할 예정입니다. 또한, 고속 인쇄와 고효율화를 실현하는 라인업도 확충해 나갈 예정입니다.

＜배경＞

최근, e커머스 (Eectronic Commerce)의 발전에 따라 인보이스 및 세관 라벨의 수요 증가, 병원이나 약국에서의 처방전 및 약제 설명서 인쇄에 대한 요구가 높아지고 있습니다. 이에 따라, 잉크나 토너가 필요 없는 저전력 서멀 프린터가 주목을 받아 시장이 확대되고 있습니다. 특히 모바일 프린터의 수요는 물류 분야나 비즈니스에서 증가하고 있으며, 편리한 운반과 유지보수가 용이하다는 점에서 호평을 받고 있습니다. 그중에서도 중국을 중심으로 하는 아시아 시장에서는 A4 사이즈 대응 서멀 프린터의 수요 증가에 따라 8inch의 서멀 프린트 헤드가 요구되고 있습니다.
A4 사이즈 대응 모바일 프린터의 경우, 영수증 프린터 등과 같은 소형 프린터에 비해 인쇄 폭이 넓기 때문에 배터리 용량이 많이 필요하여 소비전력 증가가 과제였습니다. 또한, A4 사이즈의 넓은 인쇄 폭을 커버하기 위해 여러 개의 드라이버 IC로 발열체를 제어할 필요가 있기 때문에 각 발열체와의 배선 길이의 차이로 인해 발열량에 편차가 발생하게 됨에 따라, 인쇄의 발색 등 균일성에 영향을 미치는 문제가 있었습니다.
로옴은 이러한 과제를 해결하기 위해, A4 사이즈 대응 모바일 프린터에서 고화질 인쇄와 저소비전력을 동시에 실현하는 서멀 프린트 헤드 「KA2008-B07N70A」를 개발하였습니다.

＜제품 주요 특성＞

품명 데이터
시트		 해상도
· 밀도
[dpi]		 인쇄폭
[mm]		 도트수
[dots]		 인쇄 속도
[mm/s]		 저항치
[Ω]		 인쇄
전원전압
[V]		 회로
전원전압
[V]		 사이즈 [mm]
폭 높이
NewKA2008-B07N70A PDF 203 208 1,664 100 176 7.2
(리튬이온
배터리
2셀)		 Max. 9.5 220 11.67

※모바일 프린터용 프린트 헤드의 상세 내용에 대해서는 하기의 로옴 Web을 참조하여 주십시오.
https://www.rohm.co.kr/products/printheads/mobile-printers

＜어플리케이션 예＞

・A4 사이즈 모바일 프린터
・산업용 관리 라벨 프린터
・타투용 스텐실 프린터 등

＜용어 설명＞

※1 : dpi (dots per inch)
인쇄의 해상도 및 밀도를 나타내는 지표. 1inch (약 2.54cm)의 길이에 얼마나 많은 도트를 배치할 수 있는가를 나타낸다.
※2 : 감열 방식
감열지에 직접 열을 인가함으로써, 용지가 반응하여 발색하는 인쇄 방식. 주로 영수증이나 라벨 등에서 사용되고, 잉크나 토너가
필요하지 않기 때문에 유지보수가 용이하다.
※3 : 열전사 방식
리본에 도포된 잉크를 열로 녹여, 용지에 전사하는 인쇄 방식. 고정밀도 인쇄가 요구되는 용도에 적합하여, 장기간 보존하는 문서나 라벨에 사용된다.
