고정밀도 · 초저소비전류 40V 대응 윈도우 리셋 IC 「BD48HW0G-C」 개발
기능 안전이 요구되는 자동차 / 산업기기에 고신뢰성과 저전력의 전압 감시 기능 제공

※윈도우 (타입) 리셋 IC : 과전압 · 저전압 모두 검출 가능한 리셋 IC

<개요>

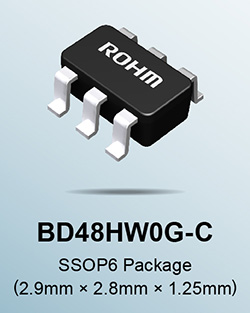

BD48HW0G-C

로옴 주식회사 (본사 : 교토)는 자동차 엔진 컨트롤 유닛 및 FA 기기를 비롯하여, 안전을 위해 전자회로의 전압 감시를 필요로 하는 폭넓은 자동차 / 산업기기 어플리케이션용으로, 고정밀도 · 초저소비전류의 리셋 IC※1 (Voltage Detector) 「BD48HW0G-C」를 개발하였습니다.
신제품은 고내압 BiCDMOS 프로세스를 채용하고, 로옴의 우수한 아날로그 설계 기술을 구사함으로써, 최대 40V까지의 동작전압과 업계 최고 수준의 전압 검출 정밀도 ±0.75%를 실현한 윈도우 타입※1의 리셋 IC입니다. 검출전압을 자유롭게 설정할 수 있는 사양으로, 표준적인 리셋 IC의 마이컴 주변 저전압 영역에서 자동차 / 산업기기 전원의 고전압 영역까지 고정밀도로 이상 전압을 감시할 수 있으므로, 폭넓은 어플리케이션에서 과잉 전압 마진이 없는 고신뢰성 시스템 구축에 기여합니다.
또한, 로옴의 독자적인 초저소비전류 기술 「Nano Energy™」 탑재로, 소비전류를 500nA (0.5µA, 기능 및 정밀도가 동등한 일반품 대비 1/16)까지 극소화하여, 엔진 정지 시에 배터리로 구동하는 차량용 어플리케이션에서도 소비전력의 증가를 걱정하지 않고 채용할 수 있습니다. 따라서, 기능 안전※2이 요구되는 자동차 / 산업기기의 각종 전원회로에 대한 전압 감시 기능 부여에도 적합합니다.
신제품은 2022년 5월부터 샘플 (샘플 가격 : 300엔 / 개, 세금 불포함) 출하를 개시하였으며, 2022년 10월부터 월 100만개의 생산 체제로 양산을 개시할 예정입니다. Chip 1 Stop, CoreStaff 등 온라인 부품 유통 사이트에서도 구입이 가능합니다.
앞으로도 로옴은 Nano Energy™ 기술을 탑재한 고전압 대응 리셋 IC로, 검출전압 고정 · 싱글 타입※1의 라인업을 확충하여, 자동차 / 산업기기의 한차원 높은 안전 구축에 기여해 나갈 것입니다.

<배경>

최근, 자동차 분야나 산업기기 분야에서는 자동 운전 (자동화)을 위해 기술 혁신이 가속화되는 한편, 안전에 대한 요구도 나날이 높아지고 있습니다. 이에 따라, 한층 더 안전한 시스템을 구축하기 위해, 문제 발생 시 어떻게 안전을 확보할 것인가 (Fail-safe나 기능 안전)를 염두에 둔 기기의 개발이 요구되고 있습니다.
로옴은 지금까지 기기의 안전 확보에 중요한 역할을 담당하는, 전자회로의 전압 감시에 필요한 리셋 IC를 1,000개 이상 개발, 풍부한 라인업을 구비하여 저전압 영역의 폭넓은 어플리케이션용으로 연간 2.5억개 (2021년)의 출하 실적을 보유하고 있습니다. 그리고 이번에, 자동차 / 산업기기에서 높아지는 기능 안전 요구에 대응하여, 최대 40V까지의 동작 전압과 업계 최고 수준의 전압 검출 정밀도, 초저소비전류를 실현한 신제품을 개발하였습니다.

신제품 리셋 IC 「BD48HW0G-C」 개요
윈도우 타입 동작전압 24V 이상 리셋 IC 비교

<신제품 상세 내용>

신제품 「BD48HW0G-C」는 1.8V에서 40V까지의 폭넓은 동작전압 범위와 업계 최고 수준의 전압 검출 정밀도 ±0.75% (전체 온도 범위)를 실현한 윈도우 타입 리셋 IC입니다. 최대 40V의 동작과 더불어, 검출전압을 외장 저항기로 자유롭게 설정할 수 있는 사양으로, 저전압 영역에서 고전압 영역까지 높은 정밀도로 이상 전압을 감시할 수 있어, 자동차 / 산업기기의 전원회로를 비롯한 폭넓은 어플리케이션에서 과잉 전압 마진이 없는 고신뢰성 시스템 구축에 기여합니다.
또한, 초저소비전류 기술 「Nano Energy™」 탑재로, 기능 및 정밀도가 동등한 일반품 대비 1/16에 해당하는 초저소비전류 500nA (0.5µA)를 실현하여, 소비전력이 증가하지 않도록 고려해야 하는 어플리케이션에도 채용 가능합니다.

품명데이터
시트
리셋
타입
동작
전압 [V]
과전압
검출 [V]
저전압
검출 [V]
검출전압
정밀도 [%]
소비
전류 (Typ.)[µA]
동작온도
범위 [℃]
패키지 [mm]
NewBD48HW0G-CNewWindow Type1.8 ~ 40AdjustableAdjustable±0.75%
*모든 온도
0.5-40 ~ +125SSOP6
(2.9×2.8×1.25)

※상기 제품 이외에도 1,000개 이상의 리셋 IC 라인업을 구비하고 있습니다. 자세한 사항은 하기 URL을 참조하여 주십시오.
https://www.rohm.co.kr/products/power-management/voltage-detectors

<어플리케이션 예>

◇자동차기기 : EV / HEV 인버터, 엔진 컨트롤 유닛, ADAS, 카 네비게이션, 카 에어컨
◇산업기기 : FA 기기, 계측 기기, 서보 시스템, 각종 센서 시스템 등
전자회로의 전압 감시가 필요한 폭넓은 자동차 / 산업기기 어플리케이션에 채용 가능합니다.

<온라인 판매 정보>

판매 시기 : 2022년 6월부터
판매 사이트 :
Chip 1 Stop, CoreStaff 등
온라인 부품 유통 사이트에서 순차적으로 발매 예정입니다.
판매 대상 품명 : BD48HW0G-C

1개부터 구입 가능

<Nano Energy™>

Nano Energy™ (나노 에너지)는 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 융합하여, 나노 암페어 (nA)의 무부하 시 소비전류 (정지 전류)를 실현하는 초저소비전류 기술입니다.
배터리로 동작하는 IoT 기기 및 모바일기기의 구동 시간 연장뿐만 아니라, 소비전력의 증가를 피하고자 하는 자동차 / 산업기기의 효율적인 동작에도 기여합니다.
https://www.rohm.co.kr/support/nano

Nano Energy

<용어 설명>

※1 : 리셋 IC (Voltage Detector), 윈도우 타입
리셋 IC는 전자회로의 전압 감시에 사용되어, 임계치가 되는 검출전압을 초과하는 경우 출력이 변하는 기능을 지닌다. 따라서, 마이컴 등과 연계하여 시스템의 안전을 확보하는 역할을 한다. 표준적인 리셋 IC는 싱글 타입으로 불리우는 한쪽 (과전압 또는 저전압)의 전압만 감시하지만, 윈도우 타입 리셋 IC는 양쪽의 전압을 감시할 수 있어, 1개의 제품으로 2가지 역할을 할 수 있다.
※2 : 기능 안전
기능 안전이란 「감시 장치나 방호 장치 등의 부가 기능을 통한 리스크 저감 대책」으로, 안전 방책 (안전을 확보하기 위한 개념)의 일종이다. 자동차 분야에서의 기능 안전은, 전자 시스템의 고장 등으로 인해 기능 불완전이 발생한 경우, 인체에 위해를 발생시키지 않도록 리스크를 허용 가능한 레벨까지 낮추어 안전을 확보하는 것이다.

・「Nano Energy™」는 로옴 주식회사의 상표 또는 등록상표입니다.

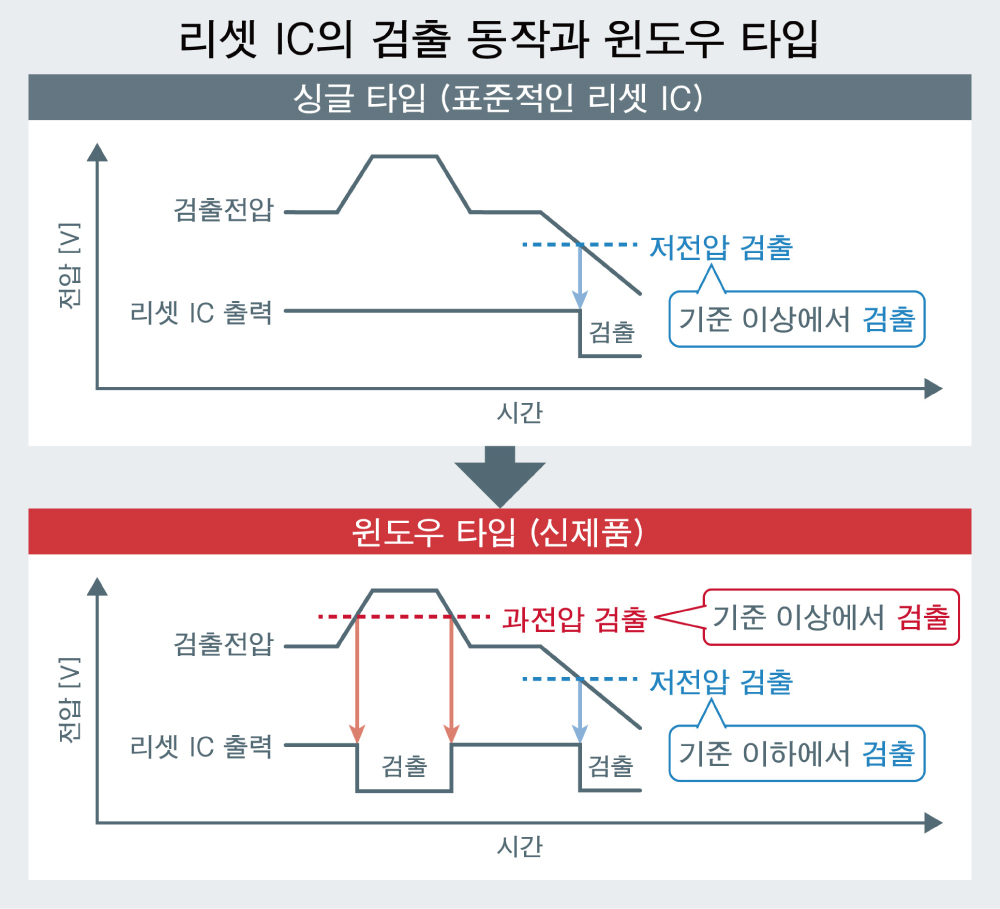

리셋 IC의 검출 동작과 윈도우 타입
