BD48HW0G-C
Nano Energy™, 고내압 & 저소비전류, Dual 출력 ADJ 타입 윈도우 Voltage Detector (리셋) IC
BD48HW0G-C
Nano Energy™, 고내압 & 저소비전류, Dual 출력 ADJ 타입 윈도우 Voltage Detector (리셋) IC
로옴의 윈도우 Voltage Detector IC BD48HW0G-C는 검출 전압 정밀도 ±0.75%의 고정밀도 CMOS RESET IC입니다. Nano Energy™ 기술을 탑재하여, 고내압과 동시에 500nA의 저소비전류를 실현하였습니다. 이에 따라 세트의 저소비전류화에 기여합니다. 출력 형식은 Nch 오픈 드레인으로, Dual 출력입니다. 외장 저항을 통해 검출 전압을 자유롭게 조정할 수 있습니다.
Product Detail
기능 안전:
사양 :
Over Voltage Detection Voltage [V] (typ.)
1.277
Under Voltage Detection Voltage [V] (typ.)
1.277
VDET Precision [%]
±0.75
Reset Active Voltage Range [V]
1.8 to 40
Output Types
Open drain
Reset Delay Timer
No
Reset Active State
Low
Manual Reset
No
Watchdog Timer
No
Auto Motive
Yes
Circuit Current (ON) [µA]
0.5
Circuit Current (OFF) [µA]
0.5
Hysteresis Voltage [V]
VDET x 0.01
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Package Size
2.9x2.8 (t=1.25)
Common Standard
AEC-Q100 (Automotive Grade)
특징 :
- Nano Energy™
- AEC-Q100 Qualified(Grade 1)
- Functional Safety Supportive Automotive Products
- Under and Over Voltage Monitor
- Free Detection Voltage Setting by External Resistors
- Nch Open Drain Output
- Very Small, Lightweight and Thin Package
- SSOP6 Package is Similar to SOT-23-6(JEDEC)
Supporting Information
배경
최근, 자동차 분야나 산업기기 분야에서는 자동 운전 (자동화)을 위해 기술 혁신이 가속화되는 한편, 안전에 대한 요구도 나날이 높아지고 있습니다. 이에 따라, 한층 더 안전한 시스템을 구축하기 위해, 문제 발생 시 어떻게 안전을 확보할 것인가 (Fail-safe나 기능 안전)를 염두에 둔 기기의 개발이 요구되고 있습니다.
로옴은 지금까지 기기의 안전 확보에 중요한 역할을 담당하는, 전자회로의 전압 감시에 필요한 리셋 IC를 1,000개 이상 개발, 풍부한 라인업을 구비하여 저전압 영역의 폭넓은 어플리케이션용으로 연간 2.5억개 (2021년)의 출하 실적을 보유하고 있습니다. 그리고, 자동차 / 산업기기에서 높아지는 기능 안전 요구에 대응하여, 최대 40V까지의 동작 전압과 업계 최고 수준의 전압 검출 정밀도, 초저소비전류를 실현한 제품을 개발하였습니다.
상세 내용

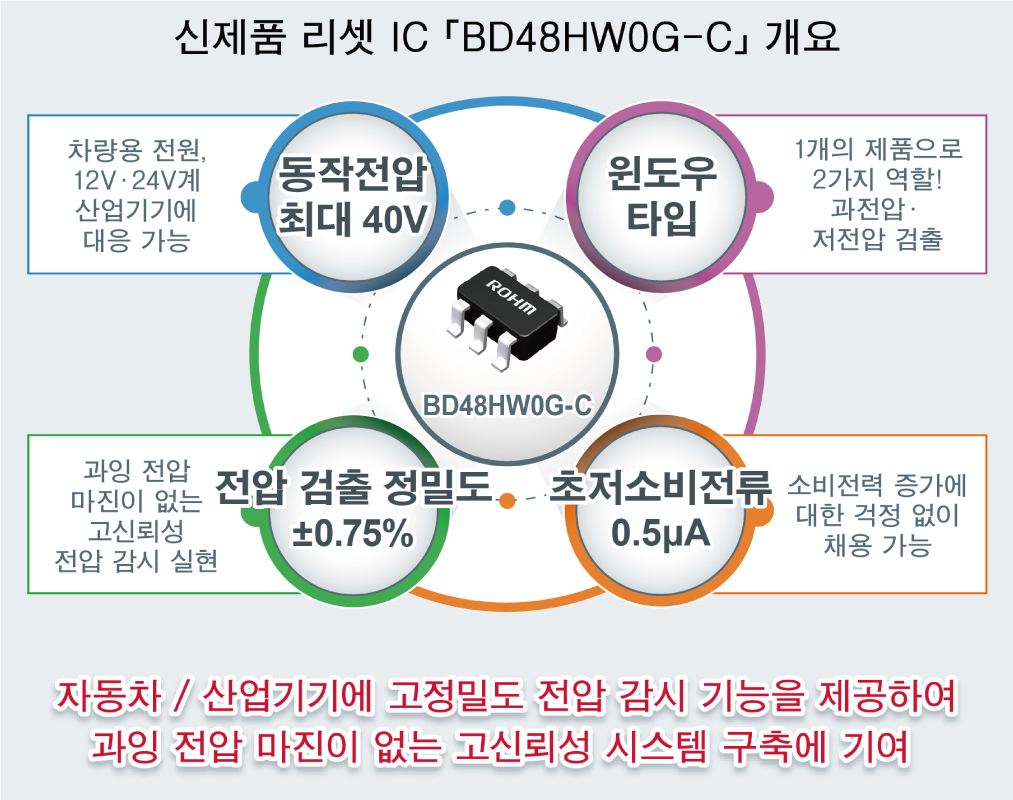

「BD48HW0G-C」는 1.8V에서 40V까지의 폭넓은 동작전압 범위와 업계 최고 수준의 전압 검출 정밀도 ±0.75% (전체 온도 범위)를 실현한 윈도우 타입 리셋 IC입니다. 최대 40V의 동작과 더불어, 검출전압을 외장 저항기로 자유롭게 설정할 수 있는 사양으로, 저전압 영역에서 고전압 영역까지 높은 정밀도로 이상 전압을 감시할 수 있어, 자동차 / 산업기기의 전원회로를 비롯한 폭넓은 어플리케이션에서 과잉 전압 마진이 없는 고신뢰성 시스템 구축에 기여합니다.

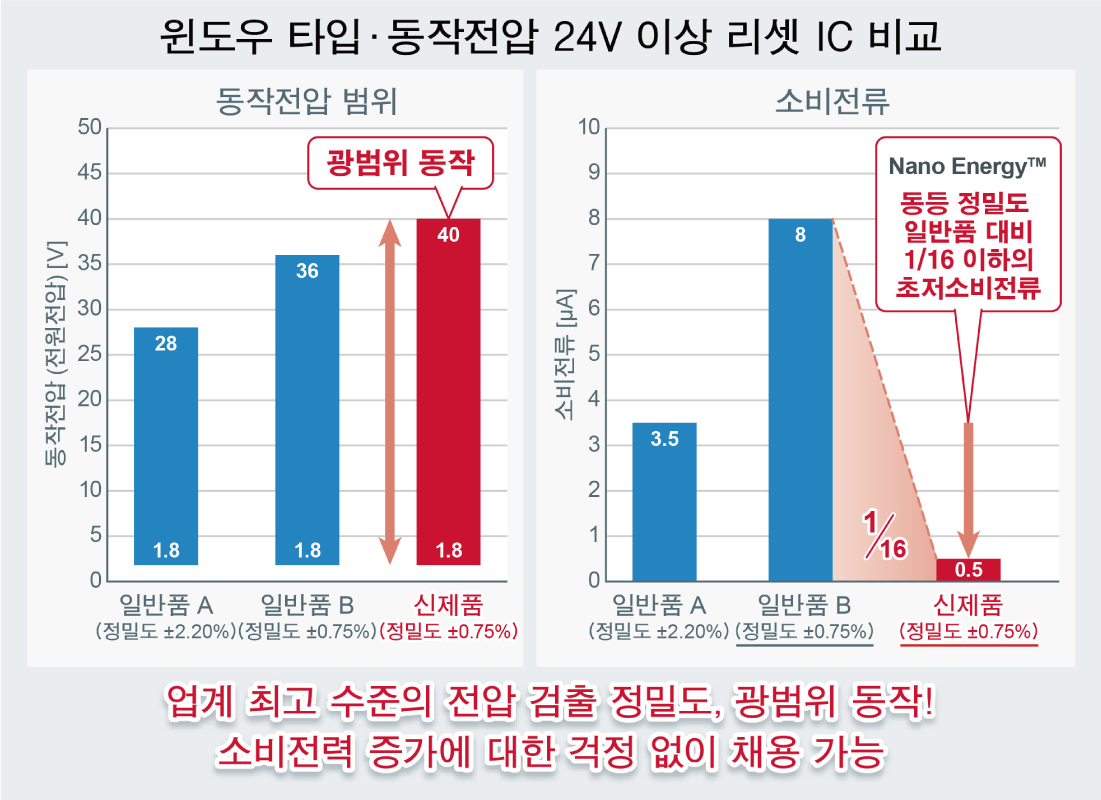

또한, 초저소비전류 기술 「Nano Energy™」 탑재로, 기능 및 정밀도가 동등한 일반품 대비 1/16에 해당하는 초저소비전류 500nA (0.5µA)를 실현하여, 소비전력이 증가하지 않도록 고려해야 하는 어플리케이션에도 채용 가능합니다.
어플리케이션 예
- ◇자동차기기 : EV / HEV 인버터, 엔진 컨트롤 유닛, ADAS, 카 네비게이션, 카 에어컨
- ◇산업기기 : FA 기기, 계측 기기, 서보 시스템, 각종 센서 시스템 등
전자회로의 전압 감시가 필요한 폭넓은 자동차 / 산업기기 어플리케이션에 채용 가능합니다.
