<개요>

로옴 주식회사 (본사 : 교토)는 낮은 ON 저항※1을 특징으로 하는 차량용 Nch MOSFET※2 「RF9x120BKFRA」 「RQ3xxx0BxFRA」 「RD3x0xxBKHRB」를 개발하였습니다. 자동차의 도어락 및 시트 포지션 등에 사용되는 각종 모터 및 LED 헤드라이트 등에 최적입니다. 3종류의 패키지로 10기종을 구비하였으며, 향후 라인업을 한층 더 확충해 나갈 예정입니다.
신제품은 40V, 60V, 100V 내압 제품으로, 모두 Split Gate 구조※3를 채용하여 오토모티브 어플리케이션의 고효율 동작에 기여하는 낮은 ON 저항을 실현하였습니다. 전 기종 모두 자동차기기 신뢰성 규격 AEC-Q101에 준거하여 높은 신뢰성도 확보하였습니다.

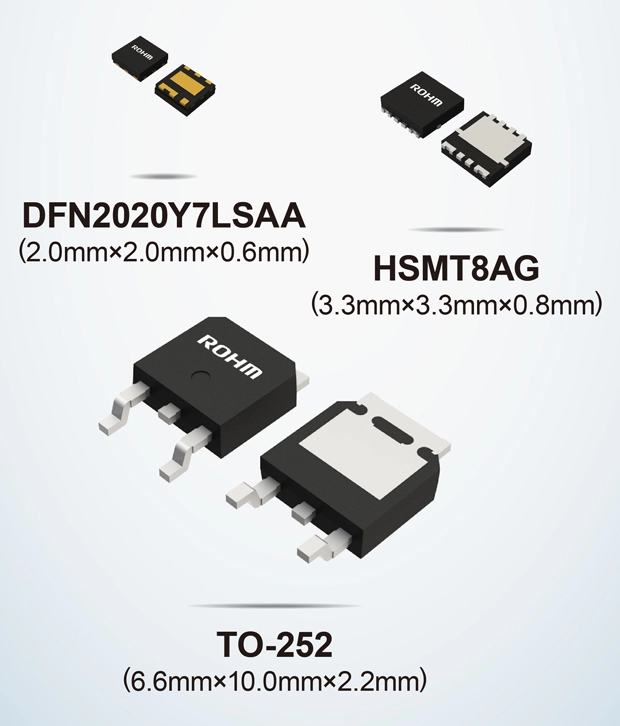

패키지는 용도에 따라 3종류로 구비하였습니다. 첨단 운전자 지원 시스템 (ADAS)과 같이 실장 영역이 작은 어플리케이션용으로는 소형 패키지 DFN2020Y7LSAA (2.0mm×2.0mm) 및 HSMT8AG (3.3mm×3.3mm)가 최적입니다. 또한, 오토모티브 어플리케이션의 전원 등에서 폭넓게 사용되고 있는 TO-252 (DPAK) 패키지 (6.6mm×10.0mm)도 구비하고 있습니다. DFN2020Y7LSAA 패키지 단자에는 Wettable Flank 형성 기술※4, TO-252 패키지 단자에는 걸윙 (Gull Wing) 형상※5을 채용하여, 실장 신뢰성이 향상되었습니다.
신제품은 월 1,000만개 (10기종 합계)의 생산 체제로 양산중입니다 (샘플 가격 500엔/개, 세금 불포함). 생산 거점은 전공정 로옴 주식회사 (시가 공장), 후공정 로옴 아폴로 주식회사 (후쿠오카) 및 ROHM Integrated Systems (Thailand) Co., Ltd. (태국)입니다. 인터넷 판매도 개시하여, 온라인 부품 유통 사이트 Chip 1 Stop™, CoreStaff™ 등에서 구입 가능합니다.
앞으로도 로옴은 차량용 중내압 Nch MOSFET의 라인업을 확충해 나갈 예정입니다. 2024년 1월에는 DFN3333 패키지 (3.3mm×3.3mm) 제품 및 HPLF5060 패키지 (5.0mm×6.0mm) 제품, 2025년에는 80V 제품을 순차적으로 양산할 예정이며, Pch 제품의 추가도 계획하고 있습니다. 계속적으로 라인업을 확충하여 오토모티브 어플리케이션의 고효율 동작 및 소형화에 기여해 나갈 것입니다.
<배경>
자동차 분야에서는 안전성 및 편리성 향상을 바탕으로 전장품의 증가에 따라 전자 디바이스의 탑재수가 증가하고 있습니다. 또한, 연비 · 전비 향상을 위해 탑재되는 전자 디바이스의 저전력화도 요구되고 있습니다. 특히, 오토모티브 어플리케이션의 스위칭 용도에 꼭 필요한 MOSFET의 경우, ON 저항을 낮게 억제한 저손실 & 저발열 제품의 수요가 높아지고 있습니다.
로옴은 지금까지 민생기기 및 산업기기용으로, 최신 중내압 프로세스를 사용한 낮은 ON 저항의 MOSFET를 제공해 왔습니다. 이러한 최신 프로세스를 신뢰성 요구가 높은 자동차용 제품으로도 전개함으로써 낮은 ON 저항이 특징인 차량용 Nch MOSFET를 10기종 개발하였습니다. 최근에 수요가 높아지고 있는 2.0mm×2.0mm 사이즈, 3.3mm×3.3mm 사이즈의 소형 패키지 제품뿐만 아니라, 기존의 TO-252 패키지 제품 라인업도 확충하여 지속적으로 공급해 나갈 것입니다.
<어플리케이션 예>
◇차량용 각종 모터 (도어락, 시트 포지션, 파워 윈도우 등)
◇LED 헤드라이트
◇인포테인먼트, 차량용 디스플레이
◇첨단 운전자 지원 시스템 (ADAS)
<용어 설명>
- ※1 : ON 저항 (Ron)
- MOSFET를 동작 (ON)시킬 때의 드레인 – 소스간 저항치. 수치가 작을수록 동작 시의 loss (전력 손실)가 작아진다.
- ※2 : Nch MOSFET
- 소스에 대해 플러스의 전압을 게이트에 인가하면 도통 상태가 되는 타입의 MOSFET.
Pch MOSFET보다 ON 저항이 작아 폭넓은 회로에서 사용이 편리하므로, 현재 시장에서는 주로 Nch MOSFET가 유통되고 있다.
- ※3 : Split Gate 구조
- MOSFET의 게이트를 여러 개로 분할하여, 전자의 흐름을 효율적으로 조정하는 기술.
고속으로 신뢰성이 높은 동작을 실현할 수 있다.
- ※4 : Wettable Flank 형성 기술
- 하면전극 패키지에서 리드 프레임의 측면에 도금 가공을 하는 기술. 실장 신뢰성을 향상시킬 수 있다.
- ※5 : 걸윙 (Gull Wing) 형상
- 양쪽에서 바깥쪽으로 퍼지는 모양의 패키지 단자 형상. 방열성이 우수하여 실장 신뢰성이 향상된다.
주) 「Chip 1 Stop™」, 「CoreStaff™」는 각사의 상표 또는 등록상표입니다.
자동차의 도어, 시트 등에 사용되는 각종 모터 및 LED 헤드라이트 등에 최적!
실장 신뢰성이 높은 차량용 Nch MOSFET 10기종 3패키지 개발
자동차기기 신뢰성 규격 AEC-Q101에 준거. 오토모티브 어플리케이션의 고효율 동작과 소형화에 기여
2024년 7월 31일
<개요>
로옴 주식회사 (본사 : 교토)는 낮은 ON 저항※1을 특징으로 하는 차량용 Nch MOSFET※2 「RF9x120BKFRA」 「RQ3xxx0BxFRA」 「RD3x0xxBKHRB」를 개발하였습니다. 자동차의 도어락 및 시트 포지션 등에 사용되는 각종 모터 및 LED 헤드라이트 등에 최적입니다. 3종류의 패키지로 10기종을 구비하였으며, 향후 라인업을 한층 더 확충해 나갈 예정입니다.
신제품은 40V, 60V, 100V 내압 제품으로, 모두 Split Gate 구조※3를 채용하여 오토모티브 어플리케이션의 고효율 동작에 기여하는 낮은 ON 저항을 실현하였습니다. 전 기종 모두 자동차기기 신뢰성 규격 AEC-Q101에 준거하여 높은 신뢰성도 확보하였습니다.
패키지는 용도에 따라 3종류로 구비하였습니다. 첨단 운전자 지원 시스템 (ADAS)과 같이 실장 영역이 작은 어플리케이션용으로는 소형 패키지 DFN2020Y7LSAA (2.0mm×2.0mm) 및 HSMT8AG (3.3mm×3.3mm)가 최적입니다. 또한, 오토모티브 어플리케이션의 전원 등에서 폭넓게 사용되고 있는 TO-252 (DPAK) 패키지 (6.6mm×10.0mm)도 구비하고 있습니다. DFN2020Y7LSAA 패키지 단자에는 Wettable Flank 형성 기술※4, TO-252 패키지 단자에는 걸윙 (Gull Wing) 형상※5을 채용하여, 실장 신뢰성이 향상되었습니다.
신제품은 월 1,000만개 (10기종 합계)의 생산 체제로 양산중입니다 (샘플 가격 500엔/개, 세금 불포함). 생산 거점은 전공정 로옴 주식회사 (시가 공장), 후공정 로옴 아폴로 주식회사 (후쿠오카) 및 ROHM Integrated Systems (Thailand) Co., Ltd. (태국)입니다. 인터넷 판매도 개시하여, 온라인 부품 유통 사이트 Chip 1 Stop™, CoreStaff™ 등에서 구입 가능합니다.
앞으로도 로옴은 차량용 중내압 Nch MOSFET의 라인업을 확충해 나갈 예정입니다. 2024년 1월에는 DFN3333 패키지 (3.3mm×3.3mm) 제품 및 HPLF5060 패키지 (5.0mm×6.0mm) 제품, 2025년에는 80V 제품을 순차적으로 양산할 예정이며, Pch 제품의 추가도 계획하고 있습니다. 계속적으로 라인업을 확충하여 오토모티브 어플리케이션의 고효율 동작 및 소형화에 기여해 나갈 것입니다.
<배경>
자동차 분야에서는 안전성 및 편리성 향상을 바탕으로 전장품의 증가에 따라 전자 디바이스의 탑재수가 증가하고 있습니다. 또한, 연비 · 전비 향상을 위해 탑재되는 전자 디바이스의 저전력화도 요구되고 있습니다. 특히, 오토모티브 어플리케이션의 스위칭 용도에 꼭 필요한 MOSFET의 경우, ON 저항을 낮게 억제한 저손실 & 저발열 제품의 수요가 높아지고 있습니다.
로옴은 지금까지 민생기기 및 산업기기용으로, 최신 중내압 프로세스를 사용한 낮은 ON 저항의 MOSFET를 제공해 왔습니다. 이러한 최신 프로세스를 신뢰성 요구가 높은 자동차용 제품으로도 전개함으로써 낮은 ON 저항이 특징인 차량용 Nch MOSFET를 10기종 개발하였습니다. 최근에 수요가 높아지고 있는 2.0mm×2.0mm 사이즈, 3.3mm×3.3mm 사이즈의 소형 패키지 제품뿐만 아니라, 기존의 TO-252 패키지 제품 라인업도 확충하여 지속적으로 공급해 나갈 것입니다.
<제품 라인업>
시트
[V]
[A]
[pF]
Max.
[℃]
[mm]
AEC-Q101
[2.0×2.0×0.6]
[3.3×3.3×0.8]
(TO-252)
<DPAK>
[6.6×10.0×2.2]
※1 : VGS=6.0V
※2 : 패키지는 JEDEC 표기입니다. ( )는 ROHM 패키지, < >는 GENERAL 코드입니다.
<어플리케이션 예>
◇차량용 각종 모터 (도어락, 시트 포지션, 파워 윈도우 등)
◇LED 헤드라이트
◇인포테인먼트, 차량용 디스플레이
◇첨단 운전자 지원 시스템 (ADAS)
<온라인 판매 정보>
판매 사이트 : Chip 1 Stop™, CoreStaff™ 등
온라인 부품 유통 사이트에서 순차적으로 판매 예정
(판매 시기 : 2024년 6월부터)
1개부터 구입 가능
<용어 설명>
Pch MOSFET보다 ON 저항이 작아 폭넓은 회로에서 사용이 편리하므로, 현재 시장에서는 주로 Nch MOSFET가 유통되고 있다.
고속으로 신뢰성이 높은 동작을 실현할 수 있다.
주) 「Chip 1 Stop™」, 「CoreStaff™」는 각사의 상표 또는 등록상표입니다.
