리튬이온 배터리 1개로 고속 & 선명한 인쇄가 가능한 서멀 프린트 헤드 개발
소형 · 경량화와 저전력화에 기여하는 1셀 구동 서멀 프린트 헤드의 새로운 솔루션

2024년 1월 9일

＜개요＞

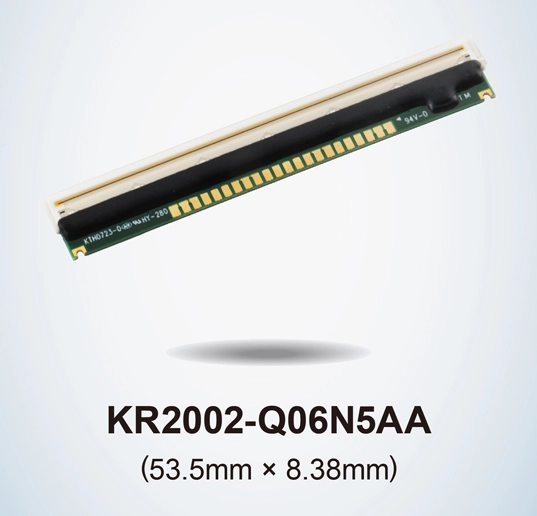

KR2002-Q06N5AA

로옴 주식회사 (본사 : 교토)는 고성능 인쇄와 약 30％의 저전력을 실현한 리튬이온 배터리 1셀 (3.6V) 구동의 신구조 서멀 프린트 헤드 「KR2002-Q06N5AA」를 개발하였습니다.
신제품은 서멀 프린트 헤드의 구조를 근본적으로 개선하였습니다. 축열층인 글레이즈※1의 설계를 최적화하고 특수 저저항 발열체를 채용함과 동시에, 발열체 상의 보호막 구조도 변경하였습니다. 이에 따라, 발열한 열량을 감열지 및 전사 리본과 같은 인쇄 미디어에 고효율로 전달할 수 있습니다. 또한, 드라이버 IC와 배선 구조의 개선을 통해, 디바이스에 공급되는 전력을 고효율의 열 에너지로 변환함으로써 인쇄 효율을 향상시켰습니다. 전열 및 전력의 고효율화를 동시에 추구함으로써, 저전력화도 달성하였습니다.
이러한 개선을 통해 리튬이온 배터리 2셀 (7.2V) 구동 타입 기존품과 동등한 인쇄 속도와 인쇄 화질을, 리튬이온 배터리 1셀로 실현하였습니다. 또한, 1셀 구동 서멀 프린트 헤드의 기존품 대비, 인쇄에 필요한 인가 에너지를 약 30％ 삭감하는데 성공하였습니다. 이에 따라, 서멀 프린터 기기의 소형 · 경량화와 저전력화에 기여합니다.
신제품은 2023년 12월부터 월 5만개의 생산 체제로 양산을 개시 (샘플 가격 1,000엔 / 개, 세금 불포함)하였습니다. 생산 거점은 ROHM Electronics Dalian Co., Ltd. (중국)입니다.

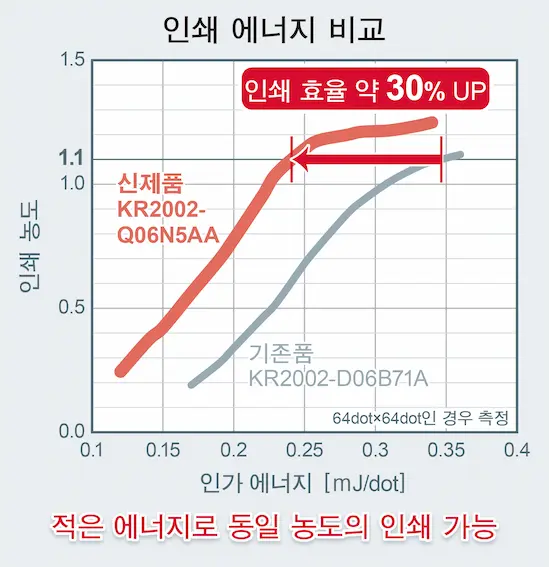

인쇄 에너지 비교

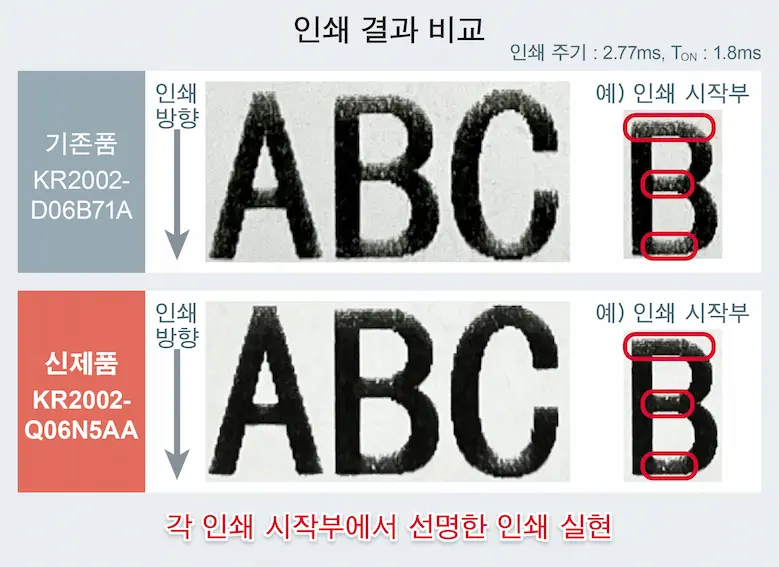

인쇄 결과 비교

＜배경＞

최근, 물류의 증가에 따라 물류용 모바일 프린터의 중요도가 높아지고 있으며, 전자 화폐 결제 보급에 따라 결제 단말기의 중요도도 높아지고 있습니다. 모바일 라벨 프린터 및 결제 단말기 등의 모바일 타입 서멀 프린터의 경우, 인쇄 속도와 인쇄 품질을 위해 리튬이온 배터리 2셀 구동이 주류였습니다.
리튬이온 배터리 1셀 구동의 경우 프린터의 소형화 · 경량화와 동시에 저전력화도 가능해집니다. 반면에 인쇄 속도가 느려진다는 문제와 배터리의 지속 시간이 짧아진다는 문제가 있어, 리튬이온 배터리 1셀 구동은 모바일 프린터 업계의 과제였습니다. 로옴은 이러한 과제에 대응하기 위해, 리튬이온 배터리 1셀 구동으로도 2셀 구동과 동등한 인쇄 속도를 실현하는 서멀 프린트 헤드를 개발하였습니다.
앞으로도 로옴은 고화질, 고속 인쇄, 고효율화를 실현한 서멀 프린트 헤드의 라인업을 확충해 나갈 것입니다.

＜주요 특성＞

품명 데이터
시트		 해상도
·
밀도
[dpi]		 인쇄폭
[mm]		 도트수
[dots]		 인쇄 속도
[mm/s]		 저항치
[Ω]		 인쇄
전원전압
(Max.) [V]		 회로
전원전압
[V]		 사이즈 [mm]
NewKR2002-Q06N5AA PDF 203 48 384 50 80 4.9 3.0
～
5.25		 53.5 8.38

※모바일 프린터용 프린트 헤드의 상세 내용에 대해서는 로옴 Web의 하기 URL을 참조하여 주십시오.
https://www.rohm.co.kr/products/printheads/mobile-printers

＜어플리케이션 예＞

어플리케이션 예

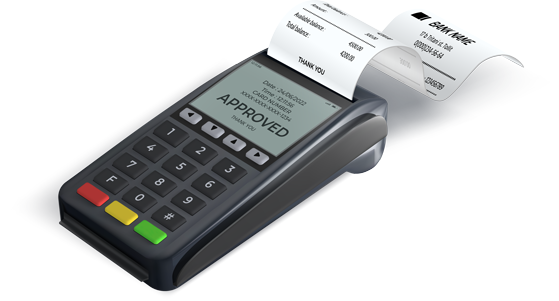

물류 라벨 프린터, 재고 관리 단말기, 결제 단말기용 영수증 프린터, POS (Point Of Sales) 프린터

＜용어 설명＞

※1 : 글레이즈 (Glaze)
세라믹 기판과 배선 사이에 배치되는 축열층. 서멀 프린트 헤드에 사용되는 세라믹 기판은 방열성이 높아, 저항체의 발열 후 즉시 방열된다. 이러한 방열을 억제하기 위해 축열층을 배치한다.
