무선 이어폰 등, 웨어러블 기기의 소형화 및 배터리 용량 증가에 기여하는 VCSEL 탑재 소형 근접 센서 「RPR-0720」 개발

제품 라인업
판매 정보
제품 소개 영상
신제품 프레젠테이션 자료

2023년 7월 25일

＜개요＞

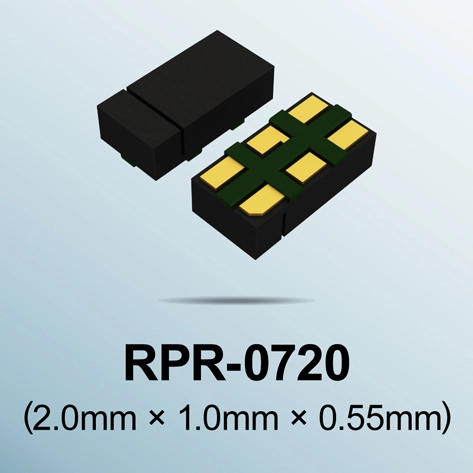

로옴 주식회사 (본사 : 교토)는 무선 이어폰 및 스마트 워치 등 웨어러블 기기를 중심으로, 탈착 검출 및 근접 검출이 필요한 폭넓은 어플리케이션용으로 2.0mm×1.0mm 사이즈의 소형 근접 센서 「RPR-0720」을 개발하였습니다.

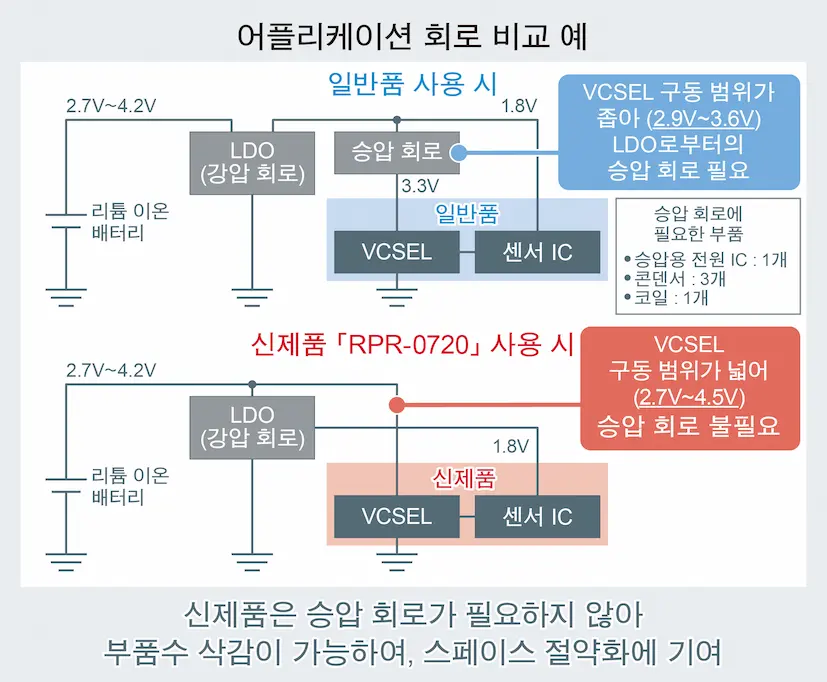

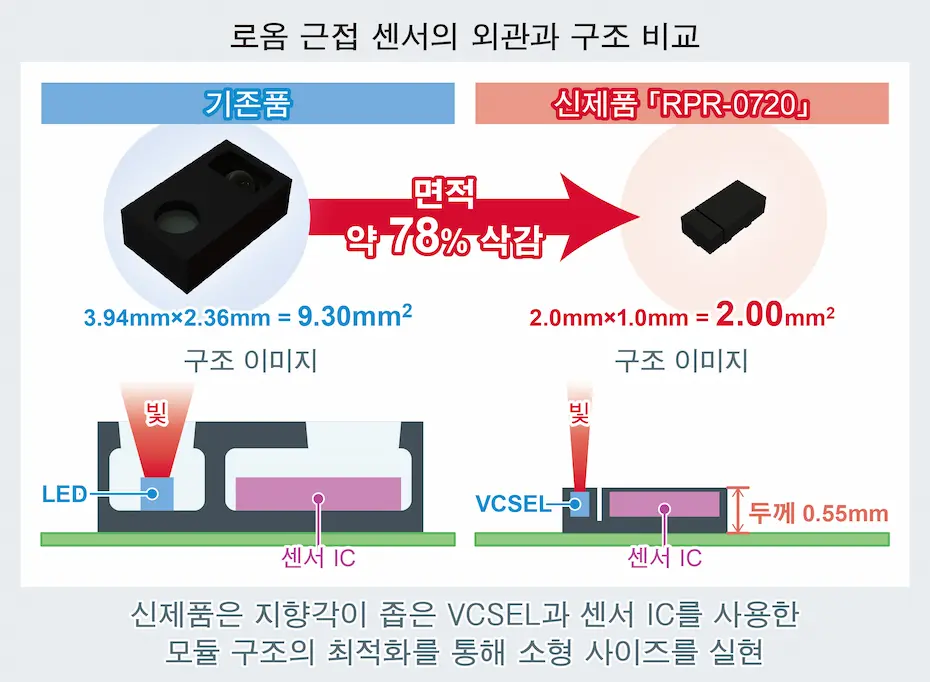

신제품은 LED보다 지향각이 좁은 VCSEL^※을 발광 소자로 채용하고, 센서 IC를 수광 소자로 채용한 광학식 센서 모듈입니다. 로옴의 소자를 사용한 모듈 구조의 최적화를 통해 소형 사이즈를 실현하여, 기존품 대비 면적을 약 78％ 삭감하였습니다. 또한, 탑재하는 VCSEL의 입력전압이 2.7V~4.5V로 넓어, 리튬 이온 배터리 사용 시 주변의 승압 회로 (예 : 1개의 승압용 전원 IC, 3개의 콘덴서, 1개의 코일 등)가 필요하지 않습니다. 따라서, 어플리케이션의 소형화와 배터리 용량 증가로 이어지는 스페이스 확보에 기여합니다. 이러한 특징을 바탕으로, 무선 이어폰이나 스마트 워치 등 웨어러블 기기의 탈착 검출 용도를 비롯하여, 폭넓은 어플리케이션에서의 각종 상태 검출 용도에 최적입니다.
신제품은 2023년 7월부터 양산을 개시 (샘플 가격 300엔 / 개, 세금 불포함) 하였습니다. 또한, 신제품 및 평가 보드의 온라인 판매도 개시하여, CoreStaff, Chip 1 Stop 등 온라인 부품 유통 사이트에서 구입이 가능합니다.
앞으로도 로옴은 특징있는 발광 / 수광 소자를 조합하여, 고객의 요구를 만족할 수 있는 센싱 제품을 개발함으로써, 다양한 기기의 저전력화 및 편리성 향상에 기여해 나갈 것입니다.

＜배경＞

최근, IoT 기기의 보급에 따라 중요한 역할을 담당하는 센서 디바이스에는 소형화 및 고기능화가 요구되고 있습니다. 로옴은 발광 소자와 수광 소자를 1패키지에 탑재한 근접 센서 라인업을 구비하여, 높은 응용력을 바탕으로 모바일기기에서 산업기기까지 폭넓은 어플리케이션에서 많이 채용되고 있습니다. 특히 웨어러블 기기에서는 고기능화에 따라 부품수 증가 및 디자인성 향상에 대응 가능한 소형 센서 디바이스의 요구가 높아지고 있습니다. 로옴은 이러한 상황에 대응하여, VCSEL과 센서 IC를 일체화한 소형 근접 센서를 개발하였습니다.

＜제품 라인업＞

품명	데이터 시트	동작전압 V_CC [V]	광원 전압 V_VCSEL^※1 [V]	광원 전압 V_VCSEL^※2 [V]	소비전류 I_CC^※3 [µA]	센서 타입	감도 측정 범위 [mm]	출력 타입	동작온도 범위 [℃]	제품 사이즈 [mm]
RPR-0720		1.7 ~ 3.6	2.7 ~ 4.5	2.7 ~ 3.6	Max. 35	근접	Max. 15	I²C	-30 ~ +85	2.0×1.0×0.55

※1 : 조건 V_CC≦ 2.0V, ※2 : 조건 2.0V < V_CC, ※3 : VCSEL 전류는 불포함

＜어플리케이션 예＞

빛의 반사를 이용하여 상태를 검출하는 용도의 폭넓은 어플리케이션에 채용 가능합니다.
◆무선 이어폰, 스마트 워치, 게임 컨트롤러, VR 헤드셋 등의 탈착 검출
◆프린터, 복사기, 문서 절단기 등 OA 기기의 용지 검출
◆전자 담배의 카트리지 장착 검출, 액체 검출
◆스마트폰 및 노트북 등의 각종 상태 검출

＜평가 보드 정보＞

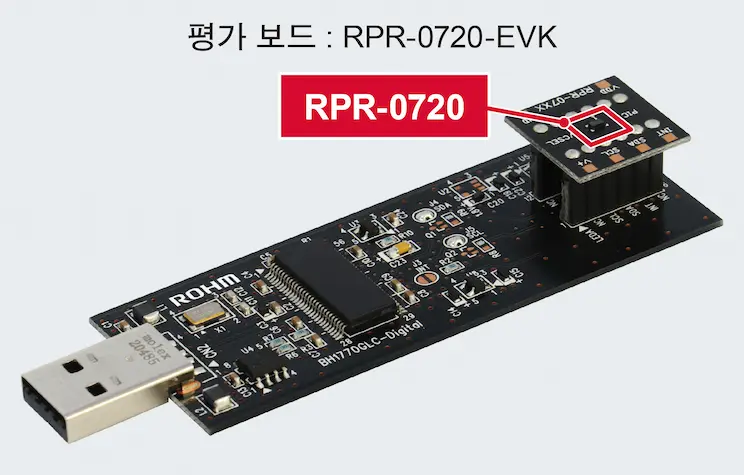

로옴은 소형 근접 센서 「RPR-0720」의 신속한 평가를 위해, 평가 보드 「RPR-0720-EVK」도 제공하고 있습니다.
로옴의 공식 Web 사이트에서 평가 보드의 유저 가이드를 다운로드할 수 있습니다.
https://www.rohm.co.kr/products/optical-sensors/reflective-type-photosensors/rpr-0720-product#evaluationBoard

＜온라인 판매 정보＞

판매 시기 : 2023년 7월부터
판매 사이트 : CoreStaff, Chip 1 Stop 등
온라인 부품 유통 사이트에서 순차적으로 판매 예정

1개부터 구입 가능

＜용어 설명＞

※ : VCSEL: Vertical Cavity Surface Emitting Laser (수직 공진기 면발광 레이저)의 약자. 레이저 광원의 일종으로, 표면에서 직접 빛을 방출할 수 있는 레이저 다이오드. 기존에는 통신 용도로 채용되었지만, 최근에는 센싱 시스템의 발광부 광원으로서도 채용되고 있다.
