영상 전송 경로의 심플화를 실현하는
자동차 멀티 디스플레이용 SerDes IC 「BU18xx82-M」 개발
Full HD 대응 제품으로는 업계에서 유일※한 End to End 데이터 모니터링으로 기능 안전에도 기여

※2022년 7월 21일 현재 로옴 조사

2022년 7월 21일

＜개요＞

BU18xx82-M

로옴 주식회사 (본사 : 교토)는 멀티 화면화 추세가 강해지는 자동차 디스플레이용으로 Full HD (1,980×1,080 픽셀) 대응 SerDes IC※1 (Serializer : BU18TL82-M, Deserializer : BU18RL82-M)를 개발하였습니다.
일반적인 SerDes IC는 영상 전송을 위해 Serializer와 Deserializer를 페어로 접속해야 합니다. 반면에 신제품은 Deserializer인 「BU18RL82-M」의 데이지 체인 접속이 가능하므로, Serializer 1개로 복수 경로에 영상 전송이 가능합니다. 이에 따라, 커넥터 및 케이블 삭감이 가능하여, 영상 전송 경로의 심플화가 가능해지고, 어플리케이션의 시스템 비용 및 고장 리스크 저감에 기여합니다. 또한, 신제품은 Full HD 대응 SerDes IC로는 업계에서 유일하게 End to End※2 (SoC에서 디스플레이까지)로 영상 데이터가 바르게 전송되고 있는지를 CRC※3 값의 비교를 통해 모니터링하는 기능을 탑재하여, 어플리케이션의 기능 안전에도 기여합니다.
신제품은 2022년 7월부터 샘플 (샘플 가격 1,500엔 /개, 세금 불포함) 출하를 개시하였으며, 2022년 9월부터 월 20만개의 생산 체제로 양산을 개시할 예정입니다. 생산 거점은 전공정 로옴 하마마츠 주식회사 (하마마츠), 후공정 ROHM Electronics Philippines, Inc. (필리핀)입니다.
앞으로도 로옴은, 실장 면적 및 소비전력의 삭감과 더불어 신뢰성 향상에도 기여하는 IC의 개발을 추진하여, 자동차의 진화와 안전성 향상에 기여해 나갈 것입니다.

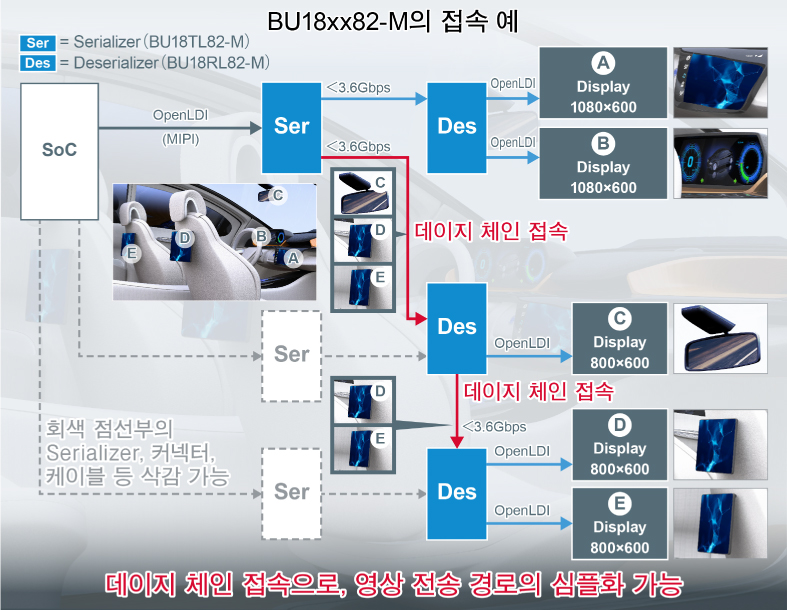

BU18xx82-M 접속 예

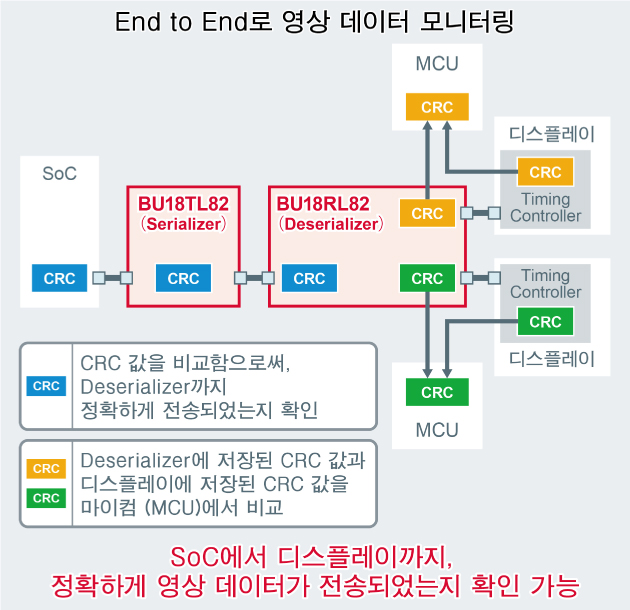

End to End로 영상 데이터 감시

＜배경＞

최근, 사이드미러의 전자화 및 클러스터의 LCD 패널화에 따라, 자동차 1대당 디스플레이 탑재수가 증가하여, 영상 전송 경로가 복잡해지고 있습니다. 이는 시스템 비용 및 고장 리스크의 증대로도 연결되므로, 영상 전송 경로의 심플화가 과제로 중요시되고 있습니다. 또한, 전자미러의 영상 고착이나 클러스터 패널의 체크 램프 아이콘 비점등 등은 중대 사고로 이어질 수 있어, 기능 안전의 도입도 중요시되고 있습니다.
신제품은 데이지 체인 접속과 End to End 데이터 모니터링을 통해 이러한 과제를 해결합니다. 그리고, 2021년 6월부터 양산중인 자동차 카메라 모듈용 SerDes IC 「BU18xMxx-C」에 탑재되어 있는 저소비전력 및 Low Noise 특징을 그대로 유지하여, 영상 전송 경로의 복잡화가 가속화되는 차세대 자동차 디스플레이에 최적입니다.

＜라인업＞

신제품 「BU18xx82-M」은 자동차기기 신뢰성 규격 AEC-Q100에 준거하여, 차량용 어플리케이션에 필요한 신뢰성을 확보하였습니다. 또한, Serializer인 「BU18TL82-M」은 입력 인터페이스에 있어서 OpenLDI 및 MIPI-DSI를 지원하므로, 폭넓은 SoC에 대응할 수 있습니다.

품명데이터
시트		방식전송 규격전원전압
범위 (V)		입력 사양출력 사양동작온도
범위 (℃)		데이지
체인
접속		레플리케이션
기능*2		오토모티브
대응
AEC-Q100		패키지 (mm)
NewBU18TL82-MPDFSerializerCLL-BD*11.1 ~ 1.3/1.7 ~ 3.6OpenLDI(Dual)or
MIPI-DSI(1.5Gbps×4)		CLL-BD*1(3.6Gbps×2)-40 ~ +105--✓VQFN64FBV90
9.0×9.0×1.0
NewBU18RL82-MPDFDeserializerCLL-BD*11.1 ~ 1.3/1.7 ~ 3.6CLL-BD*1(3.6Gbps×2)OpenLDI(Dual)-40 ~ +105✓✓✓

*1 : CLL-BD=Clockless Link-BD

*2 : 데이터의 복제 기능. 한쪽 경로의 데이터 출력 에러 시, 다른 한쪽의 경로로 보완 가능. 또한, 뒷좌석용 모니터 등에서 2화면에 동일한 영상을 출력하는 용도로도 사용 가능.

＜로옴의 SerDes IC＞

로옴 SerDes IC의 기본적인 특징은 저소비전력 및 Low Noise입니다. 로옴은 이러한 특징을 지닌 SerDes IC의 첫번째 제품으로서 자동차 카메라 모듈용 SerDes IC 「BU18xMxx-C」를 2021년 6월부터 양산중입니다.

・기본적인 특징 ① : 저소비전력

해상도에 따라 전송 속도를 최적화하는 기능을 탑재함으로써, 필요 해상도의 데이터를 최소한의 전력으로 전송할 수 있어, 어플리케이션의 저소비전력화에 기여합니다.

・기본적인 특징 ② : Low Noise

전송 속도 최적화 기능을 응용하여, 노이즈의 피크를 분산시킴으로써, 노이즈를 저감하였습니다. Spread Spectrum (스펙트럼 확산)※4 기능도 탑재하여 대폭적인 Low Noise화가 가능해짐에 따라, 노이즈 대책의 공수 삭감에 기여합니다.

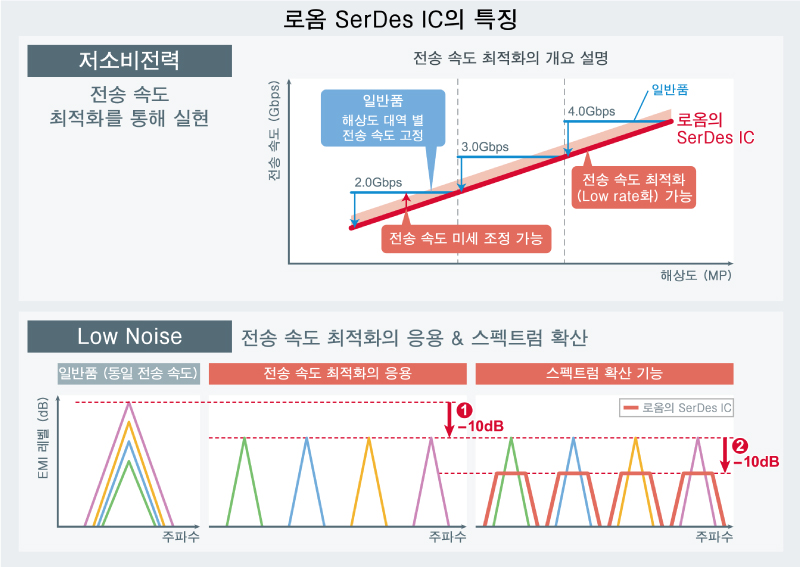

로옴 SerDes IC의 특징

＜용어 설명＞

※1 : SerDes IC
데이터의 고속 전송을 목적으로, 통신 방식의 변환을 실행하기 위해 세트로 사용하는 2개의 IC를 총칭하는 용어. Serializer에서 데이터를 고속으로 전송하기 쉽도록 변환 (Parallel BUS를 Serial BUS로 변환)하고, Deserializer는 전송된 데이터를 원래의 형태로 변환 (Serial BUS를 Parallel BUS로 변환)한다.
※2 : End to End
주로 IT 분야에서, 문자 그대로 「끝에서 끝까지」「통신 경로의 양끝」과 같이 경로 전체를 지칭하는 용어로 사용된다.
※3 : CRC (Cyclical Redundancy Check)
데이터의 전송 및 기록 등이 바르게 실행되었는지 확인하는 방법. SerDes 등의 고속 인터페이스에서는 데이터 전송 시 CRC 값을 부가하고, 수신측에서 처리함으로써 정확하게 전송되었는지를 확인한다.
※4 : Spread Spectrum / 스펙트럼 확산 기능
스위칭 주파수를 고정하지 않고 일정 폭으로 진동시킴으로써, 노이즈 에너지를 확산시키는 기능. 노이즈의 피크치를 낮춤으로써, EMI 노이즈를 경감한다.
