고음질 오디오용 32bit D/A 컨버터 IC 「BD34352EKV」 개발
로옴의 DAC 칩으로 하이엔드 모델용 라인업 개발



2021년 12월 21일

※본 릴리스에서는 오디오 기기의 DAC와 구별하기 위해 DAC 칩으로 표기

<개요>

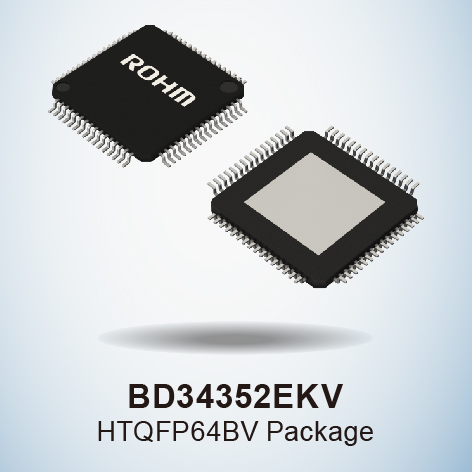

BD34352EKV

로옴 주식회사 (본사 : 교토)는 고해상도 오디오 음원※1 재생에 최적인 고음질 오디오 기기용 32bit D/A 컨버터 IC (이하, DAC 칩) 「BD34352EKV」를 개발하여, 평가 보드 「BD34352EKV-EVK-001」과 함께 판매를 개시하였습니다.
BD34352EKV」는 2021년 2월에 MUS-IC™ DAC 칩 「BD34301EKV」 (양산중)를 발표한 이후, 더 폭넓은 오디오 기기용 제품에 대응하기 위해 개발하였습니다. 로옴 DAC 칩의 기본 컨셉인 「자연스럽고 평탄한 음질」을 계승함과 동시에, 음원이 지닌 에너지를 강력하게 표현할 수 있도록 튜닝하였습니다. 또한, 상위 모델인 「BD34301EKV」와 동등한 고성능 디지털 필터※2를 탑재하고 우수한 수치 성능 (SNR :126dB, THD+N :-112dB)도 달성하는 등, 하이엔드 모델용 DAC 칩에 적합한 성능을 실현하였습니다.
BD34352EKV」는 「BD34301EKV」와 Pin 호환 (단자 호환)이 가능하고 디지털 필터의 커스터마이징이 가능합니다. 따라서, 오디오 기기에 따라 달라지는 음질 튜닝도 용이하게 실현할 수 있어, 개발 공수 삭감과 메이커가 추구하는 이상적인 음질 실현에 기여합니다.
본 제품은 2021년 9월부터 샘플 (샘플 가격 1,500엔 / 개, 세금 불포함) 출하를 개시하였으며, 2022년 1월부터 월 2만개의 생산 체제로 양산을 개시할 예정입니다. 생산 거점은 전공정 로옴 하마마츠 주식회사 (하마마츠), 후공정 ROHM Integrated Systems (Thailand) Co., Ltd. (태국)입니다. 신제품과 평가 보드 「BD34352EKV-EVK-001」의 온라인 판매를 시작하였으며, CoreStaff, Chip 1 Stop 등 온라인 부품 유통 사이트에서 구입이 가능합니다.

로옴의 고음질 오디오 기기용 DAC 칩 라인업
음질 평가가 가능한 평가 보드 판매 개시

<배경>

DAC 칩은 오디오 기기의 음질을 결정하는 중요 부품 중 하나이며, 고해상도 디지털 음원 데이터에서 정보량을 최대한으로 추출하여 아날로그로 변환하는 것이 요구됩니다.
로옴은 50년에 걸친 오디오 IC의 제품 개발 실적을 바탕으로, 음원이 지닌 정보량을 최대한으로 구현하는 「음질 설계 기술」을 확립하여, 고음질 사운드 프로세서 IC 및 고음질 오디오 전원 IC 등, 음질에 포커스를 맞춘 제품을 개발해 왔습니다. 그 중에서도 플래그십 모델용으로 개발한 「MUS-IC™」 시리즈의 DAC 칩 「BD34301EKV」는 그 음질을 높이 평가받아 전세계적으로 채용이 확대되고 있습니다. 각 메이커로부터 더 폭넓은 오디오 기기에 채용이 가능한 하이엔드 모델용 DAC 칩 개발에 대한 요구가 높아짐에 따라 이번 신제품 「BD34352EKV」를 개발하게 되었습니다.

<특징>

BD34352EKV」는 하이엔드 오디오 기기용 DAC 칩으로, 로옴의 기본 컨셉인 「자연스럽고 평탄한 음질」을 계승함과 동시에, 정숙성 및 여운으로 대표되는 디테일 표현에 중점을 둔 MUS-IC™ 「BD34301EKV」 대비, 음원이 지닌 에너지를 강력하게 표현할 수 있도록 튜닝하였습니다. 원하는 음질을 구현하기 위해, IC의 음질에 영향을 미치는 노하우를 28가지 음질 파라미터로 집약함으로써 확립한 음질 설계 기술을 구사하여, 아래와 같은 특징을 실현하였습니다.

1. 하이엔드 모델용 DAC 칩에 적합한 수치 성능 · 음질 성능 실현

BD34352EKV」는 DAC 칩으로서 높은 수치 성능 (SNR : 126dB, THD+N :-112dB)을 달성함과 동시에, 수치로 표현하기 어려운 음질 성능을 향상시켰습니다. 예를 들어 전류 세그먼트로 구성되는 「D/A 변환 회로」에서는 「BD34301EKV」의 회로 기술을 구사하고, 새롭게 출력전류량을 조정하였습니다. 또한, 「디지털 신호 처리 회로」의 주요 기능인 디지털 필터 (FIR 필터)에서는 미세 신호도 확실하게 처리할 수 있도록 설계되어, 디지털 필터의 성능 지표 중 하나인 저지 대역 (Stop band) 감쇠량에서 -150dB 이하를 달성하였습니다. 이에 따라 음원이 지닌 정보량을 최대한으로 이끌어내, 보다 「힘차고 자연스러우며 평탄한」 음질 성능을 실현하였습니다.

BD34352EKV 회로 블록도와 특징
입력 레벨에 대한 THD+N 특성 그래프
디지털 필터의 주파수 응답 그래프

2. 디지털 필터의 커스터마이징으로 오디오 기기에 따른 음질 실현에 기여

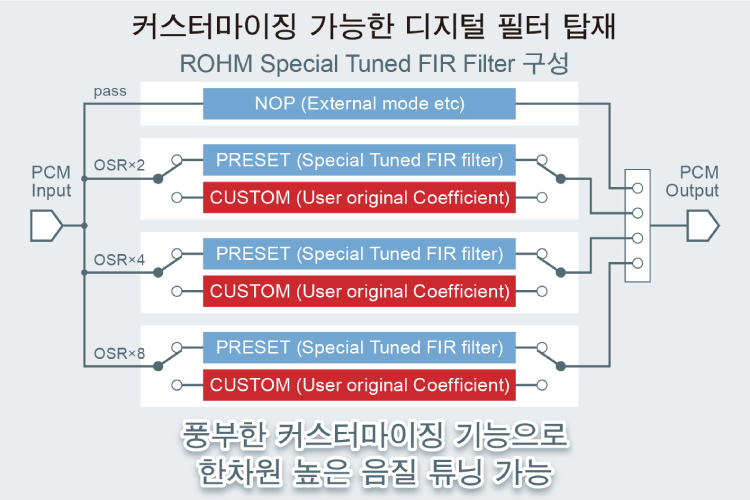

커스터마이징 가능한 디지털 필터 탑재

BD34352EKV」는 음질에 영향을 미치는 디지털 신호 처리 회로의 디지털 필터 (FIR 필터)를 커스터마이징할 수 있습니다. 디지털 필터를 프리셋 / 커스텀 / 외부 설정 중에서 선택 가능할 뿐만 아니라, 필터의 연산 계수와 오버 샘플링 레이트까지 프로그래밍을 통해 커스터마이징할 수 있습니다. 이에 따라, 「BD34301EKV」와의 Pin 호환 (단자 호환) 사양과 독자적인 디지털 필터 구성을 통해 오디오 기기에 따라 달라지는 음질 튜닝이 용이하여, 개발 공수 삭감 및 메이커가 추구하는 이상적인 음질 실현에 기여합니다.

<고음질 오디오 기기용 DAC 칩 라인업>

품명출력수분해
능력
샘플링
주파수
SNR
(Typ.)
THD+N
(Typ.)
DSD 클록디지털
FIR 필터
패키지
BD34352EKV2ch32bit32kHz~
768kHz
126dB-112dB2.8MHz, 5.6MHz,
11.2MHz,
22.4MHz
Preset,
Custom,
External
HTQFP64BV
BD34301EKV2ch32bit32kHz~
768kHz
130dB-115dBHTQFP64BV

<판매 정보>

판매 시기 :
2021년 12월부터
평가 보드 품명 :
BD34352EKV-EVK-001
판매 사이트 :
CoreStaff, Chip 1 Stop 등
온라인 부품 유통 사이트에서 순차적으로 판매 예정
    • 1개부터 구입 가능

서포트 페이지
https://www.rohm.co.kr/products/audio-video/audio-converters/audio-dacs/bd34352ekv-product#evaluationBoard

<로옴의 최첨단 오디오 IC 「MUS-IC™」>

MUS-IC 로고

「MUS-IC™」 (정식 명칭 : ROHM Musical Device 「MUS-IC™」)은 로옴의 기업 풍토인 「품질 제일」「음악 문화에 공헌」「수직 통합형 생산」에 「음질 설계 기술」을 융합하여 개발한 제품으로, 로옴의 음질 책임자가 자신 있게 추천하는 최첨단 오디오 IC에만 사용되는 오디오 디바이스 브랜드입니다.
자세한 사항은 ROHM Musical Device 「MUS-IC™」 특설 페이지 (영문)를 참조하여 주십시오.
https://www.rohm.com/mus-ic/

・「MUS-IC™」은 로옴 주식회사의 상표 또는 등록상표입니다.

<음악 문화에 대한 공헌>

로옴은 공익재단법인 「로옴 뮤직 파운데이션」과 함께 30년 이상에 걸쳐 클래식을 중심으로 음악 문화의 보급 및 발전을 위해 노력해 왔습니다. 차세대 음악가에 대한 장학 지원으로, 지금까지 (2021년 11월 시점) 507명의 차세대 음악가를 지원하였으며, 지원 음악가 「로옴 뮤직 프렌즈」는 국제 콩클에서의 입상 및 오케스트라의 수석 연주자 등 일본 국내외에서 활약하고 있습니다.
또한, 국제 교류와 차세대 음악가 육성을 목적으로 「교토 · 국제 음악도 페스티벌」 및 프로 음악가를 육성하기 위한 「로옴 뮤직 세미나」, 음악에 관한 공연 · 연구 등에 대한 조성, 나아가 일본을 대표하는 종합 극장 「로옴 시어터 교토」를 지원하여, 콘서트 등의 주최 및 협찬 활동을 전개하고 있습니다.

로옴 뮤직 파운데이션에 대해서는 하기 URL (영문)을 참조하여 주십시오.
https://micro.rohm.com/en/rmf/index.html

<용어 설명>

※1 : 고해상도 오디오 음원 (고해상도 음원)
일반적인 음악용 CD에서 재생되는 음악은 샘플링 주파수 44.1kHz, 양자화 bit 수 16bit인 반면, 고해상도 오디오 음원은 샘플링 주파수 96kHz 이상, 양자화 bit 수 24bit 이상의 데이터가 일반적이다. 즉, 고해상도 오디오 음원은 통상적인 음악 CD보다 정보량이 매우 많으므로 고음질을 실현할 수 있다.
※2 : 디지털 필터
디지털 신호 처리의 주요 기능. 디지털 신호에 포함되는 불필요한 노이즈를 필터링하여 제거한다. 필터 성능이 음질에 크게 영향을 미치므로, D/A 컨버터 IC의 특징을 결정하는 중요한 요소이기도 하다.
