소형 · 박형 IoT 기기용, 초고효율 배터리 매니지먼트 솔루션 평가 보드 판매 개시
Nano Energy™ 기술 탑재 전원 IC로, 신형 2차전지 채용 IoT 기기의 장시간 동작에 기여

<개요>

REFLVBMS001-EVK-001

로옴 주식회사 (본사 : 교토)는 확대되는 IoT 분야의 각종 웨어러블 기기 및 ESL (Electronic Shelf Label / 전자 가격 표시기), 스마트 카드 등 소형 IoT 기기용으로 초고효율 배터리 매니지먼트 솔루션을 간단히 평가할 수 있는 기판 「REFLVBMS001-EVK-001」을 개발하여, 온라인 판매를 개시하였습니다.
REFLVBMS001-EVK-001」은 로옴의 초저소비전류 기술 「Nano Energy™」를 탑재한 전원 IC 및 리셋 IC와 신형 저전압 2차전지에 대응하는 충전 제어 IC, 니혼 가이시 주식회사 (NGK INSULATORS, LTD.)의 박형 · 대용량 리튬 이온 2차전지 「EnerCera® (에너세라)」를 기판에 실장한 평가 보드입니다. 초저소비전류 180nA의 전원 IC를 통해 어플리케이션에 대한 전원 기능의 손실을 극한까지 저감함과 동시에, 폭넓은 충전 전압에 대응 가능한 충전 제어 IC로 배터리에 적합한 충전 · 감시 · 방전을 제어하는 등, 소형 IoT 기기용에 최적화된 회로를 실장하였습니다. 박형 2차전지를 포함한 실장 부품 두께 0.60mm 이하를 실현한 초박 & 초고효율의 배터리 매니지먼트 솔루션을 간단히 평가할 수 있습니다.
본 평가 보드는 2021년 11월부터 온라인 판매를 시작하였으며, CoreStaff, Chip 1 Stop 등 온라인 부품 유통 사이트에서 구입이 가능합니다.
앞으로도 로옴은 전원 IC를 비롯하여 저전력 · 고성능의 각종 아날로그 IC를 개발함과 동시에, 최적의 전원 솔루션을 제공함으로써, 폭넓은 어플리케이션의 저전력화에 기여해 나갈 것입니다.

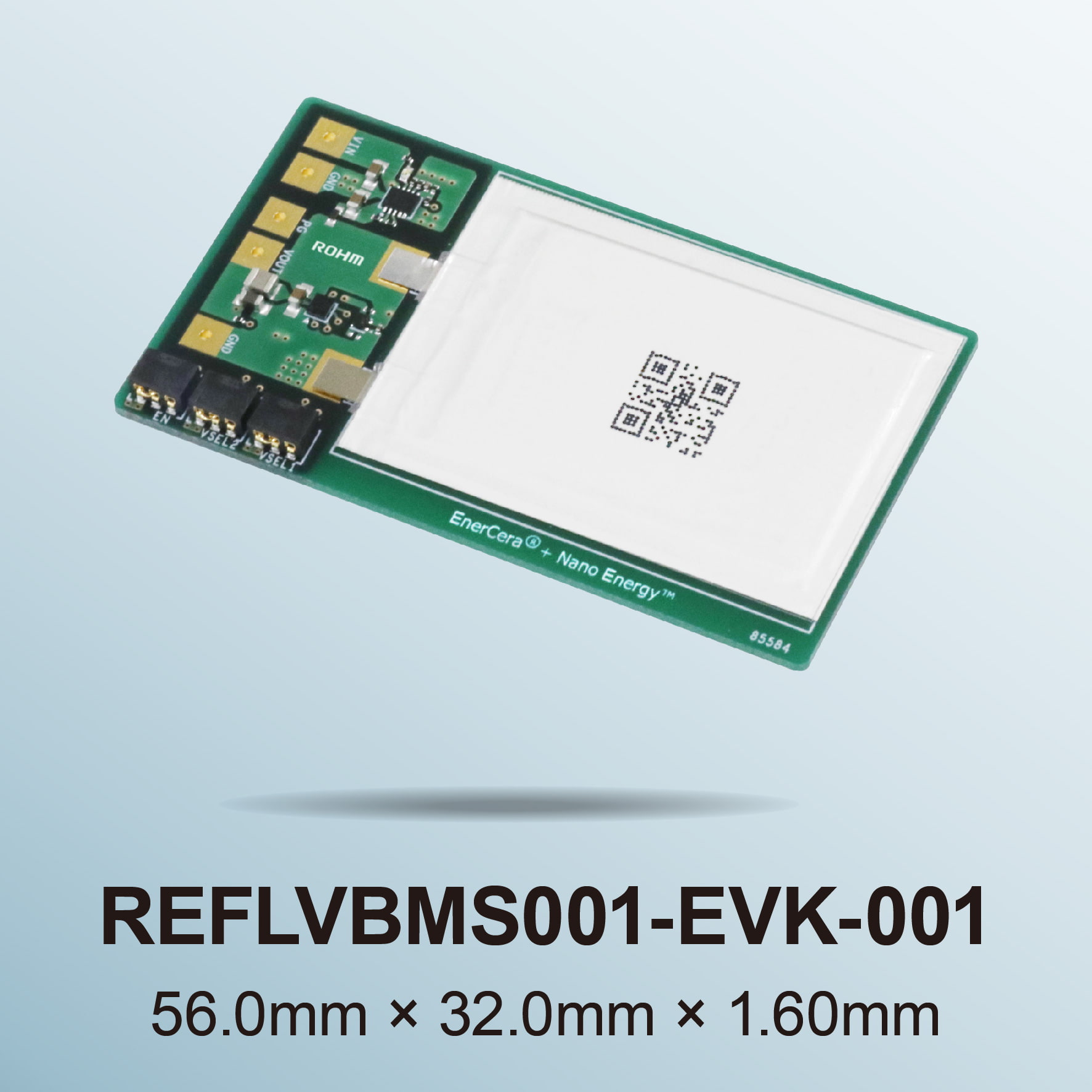

초고효율 배터리 매니지먼트 솔루션 평가 보드 「REFLVBMS001-EVK-001」

<배경>

최근, 모바일 기기 및 웨어러블 기기, 산업용 IoT 기기를 비롯하여, 배터리로 구동하는 전자기기가 다양한 분야에서 이용되고 있습니다. 이러한 기기에 탑재되는 디바이스에는 디자인성 및 기능 향상을 위한 소형 · 박형화, 그리고 편리성 향상을 위한 배터리의 대용량화 · 저소비전력화가 요구되고 있습니다.
로옴은 초저소비전류 기술 「Nano Energy™」를 탑재한 전원 IC 및 폭넓은 2차전지에 대응하는 충전 제어 IC를 비롯하여, 다양한 저소비 아날로그 IC를 개발하고 있습니다. 과제를 해결하기 위한 최적의 전원 솔루션을 제공함으로써, 배터리 구동 어플리케이션의 장시간 동작에 기여하고 있습니다. 그리고, 이러한 기술을 결집하여 소형 · 박형 IoT 기기용으로 초고효율 배터리 매니지먼트 솔루션의 평가 보드를 개발하고 판매를 개시하였습니다.

<초고효율 배터리 매니지먼트 솔루션과 평가 보드의 상세>

본 솔루션은 초저소비전류 기술 「Nano Energy™」를 탑재한 전원 IC를 통해 어플리케이션에 대한 전원 기능의 손실을 극한까지 저감함과 동시에, 폭넓은 2차전지에 대응하는 충전 제어 IC로 각종 2차전지에 최적인 배터리 충전을 실현합니다.
본 평가 보드 「REFLVBMS001-EVK-001」은 두께 0.45mm · 배터리 용량 27mAh의 2차전지 「EnerCera® EC382704P-C」와 「Nano Energy™」 기술을 탑재한 대기 시 소비전류 180nA의 초저소비 전원 IC 「BD70522GUL」을 고효율 전원으로 하고, 2.0V에서 4.7V까지의 충전 전압에 대응하는 충전 제어 IC 「BD71631QWZ」로 배터리에 적합한 충전 · 감시 · 방전을 제어함으로써, 축전 유닛을 구성합니다. 이상 전압을 검출하는 리셋 IC 「BD5230NVX-2C」를 포함하여, 대기 시의 소비전류가 매우 낮아 어플리케이션에 손실이 없는 전원 기능을 제공할 수 있습니다. 일반적인 솔루션에 비해 어플리케이션의 대기 시간을 60배 이상으로 연장할 수 있는 초고효율 배터리 매니지먼트 솔루션을 간단히 평가할 수 있습니다. 또한, 실장 부품은 모두 두께 0.60mm 이하, 기판 두께를 포함해도 1.60mm로, 초박형을 요구하는 카드 타입 IoT 기기 (스마트 카드)에 그대로 탑재할 수 있는 레퍼런스 디자인으로도 채용 가능합니다.

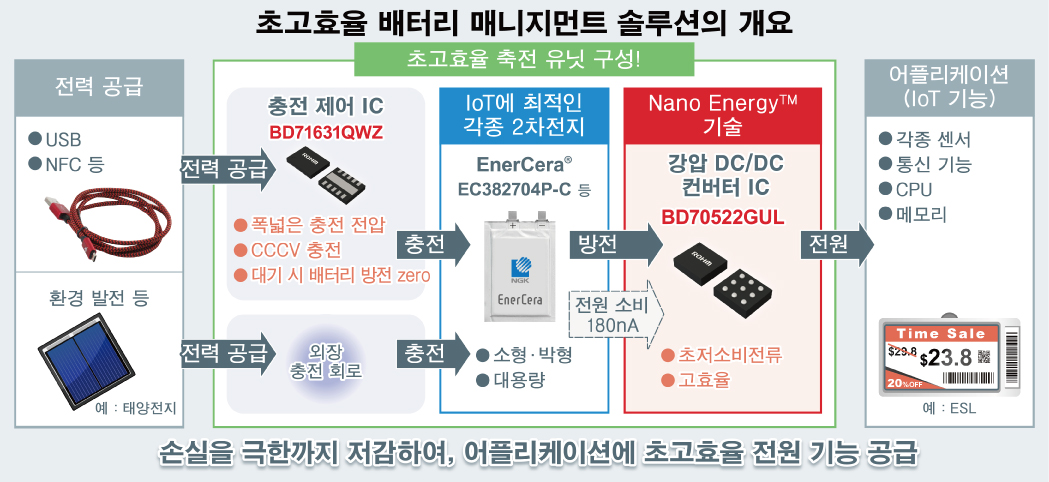

초고효율 배터리 매니지먼트 솔루션의 개요

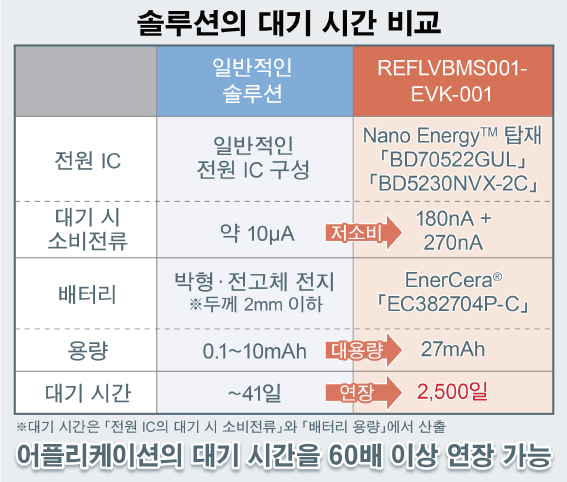

솔루션 대기 시간 비교

●어플리케이션 예

- 스마트 워치, Keyless Entry 등의 웨어러블 기기
- ESL (전자 가격 표시기), 스마트 카드, 스마트 미터, 경보기 등의 산업용 소형 IoT 기기
기타 소형 · 박형화와 배터리의 수명 연장이 요구되는 각종 IoT 기기에 최적입니다.

<판매 정보>

판매 시기 :
2021년 11월부터
판매 사이트 :
CoreStaff, Chip 1 Stop
Digi-Key, Mouser 등에서도 순차적으로 판매 예정
    • 1개부터 구입 가능

<제품 라인업>

제품명 품명 기능 개요 사이즈 (W×D×H) (mm)
Newicon초고효율
배터리 매니지먼트
솔루션 평가 보드
REFLVBMS001-EVK-001 EnerCera®「EC382704P-C」와
하기 3종의 아날로그 IC를
실장한 기판
56.0×32.0×1.60
초박형 1.60mm 기판
초박형 1.60mm 기판
Nano Energy™ 기술 탑재
강압 DC/DC 컨버터 IC
BD70522GUL 대기 시 소비전류 : 180nA
전원전압 범위 : 2.5V~5.5V
출력전압 범위 : 1.2V~3.3V
최대 출력전류 : 500mA
1.76×1.56×0.57
Nano Energy™ 기술 탑재
리셋 IC
BD5230NVX-2C 대기 시 소비전류 : 270nA
검출전압 : 3.0V
1.00×1.00×0.60
신형 2차전지 대응
저전압 충전 제어 IC
BD71631QWZ 전원전압 범위 : 2.9V~5.5V
충전전압 범위 : 2.0V~4.7V
충전 방식 : CCCV 충전
대기 시 배터리 방전 전류 : 0µA
1.80×2.40×0.40

※니혼 가이시 주식회사 (NGK INSULATORS, LTD.)의 「EnerCera®」는 로옴에서 개별적으로 판매하지 않습니다.
평가 보드 구입 시에는 판매 지역을 확인하여 주시고, 평가 보드 취급 전에는 취급 설명서, 특히 「사용 상 주의사항」을 확인하여 주십시오.

※니혼 가이시 주식회사 (NGK INSULATORS, LTD.)의 「EnerCera®」에 대해서는 해당 홈페이지 https://www.ngk-insulators.com/en/product/enercera.html를 참조하여 주십시오.

<초고효율 배터리 매니지먼트 솔루션의 코어 기술 「Nano Energy™」>

Nano Energy™ (나노 에너지)는 IoT 분야의 키워드인 “코인 배터리로 10년 구동”을 위해 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」「레이아웃」「프로세스」의 세가지 첨단 아날로그 기술을 융합함으로써 실현한 초저소비전류 기술입니다.
이 기술을 탑재한 강압 DC/DC 컨버터 IC 「BD70522GUL」은, 대기 시 소비전류 180nA (n는 10의 마이너스 9승)를 달성함으로써, 어플리케이션 스탠바이 시에는 일반품 대비 1.4배의 배터리 구동 시간을 실현하여, 웨어러블 기기 및 IoT 기기 등, 배터리 및 소형 전지로 구동하는 전자기기의 장시간 동작에 기여합니다.
자세한 사항은 하기 URL을 참조하여 주십시오.
https://www.rohm.co.kr/support/nano

※Nano Energy™는 로옴 주식회사의 상표 또는 등록상표입니다.
※EnerCera®는 니혼 가이시 주식회사 (NGK INSULATORS, LTD.)의 등록상표입니다.

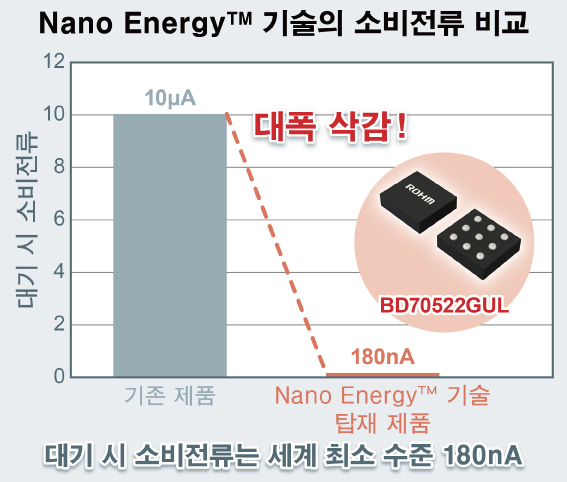

Nano Energy Nano Energy™ 기술의 소비전류 비교
