로옴 주식회사 (본사 : 교토)는 자동차기기 · 산업기기 · 민생기기 등 다양한 회로의 정류 및 보호에 최적인 고효율 소형 쇼트키 배리어 다이오드 (이하, SBD※1) 「RBR 시리즈」 12개 제품 및 「RBQ 시리즈」 12개 제품을 개발하여, 총 178개 제품으로 라인업을 확충하였습니다. RBR / RBQ 시리즈는 신규 프로세스 도입을 통해, 두 시리즈 모두 로옴 기존품 대비 칩 성능 25%의 고효율화를 실현하였습니다. RBR 시리즈는 효율 개선의 열쇠인 Low VF (순방향 전압)※2 특성이 우수하여 저손실을 실현하였습니다. 고효율이 요구되는 자동차기기의 온보드 차저 (On Board Charger) 및 민생기기의 노트북 등에 최적입니다. 이번에 소형 패키지 12개 제품을 개발하여 추가함으로써, 실장 면적 삭감 (기존품 대비 42% 저감)에도 기여합니다. RBQ 시리즈는 고온 환경에서의 안정 동작을 가능하게 하는 Low IR (역방향 전류)※3 특성이 우수하여, SBD에서 우려되는 열폭주※4 리스크를 저감하였습니다. 고온 환경에서의 동작이 요구되는 자동차기기의 파워 트레인이나 산업기기의 고전압 전원 등에 최적입니다. 이번에 고내압화 요구에 대응하여 새롭게 100V 사양의 12개 제품을 개발하였습니다. 또한, RBR / RBQ 시리즈 모두 자동차기기 신뢰성 규격 AEC-Q101※5에 준거하여 고신뢰성을 확보하였습니다. RBR / RBQ 시리즈의 신제품은 2021년 6월부터 모든 제품을 양산 (샘플 가격 : 50엔~ / 개, 세금 불포함)하고 있으며, 샘플은 Chip 1 Stop, CoreStaff 등 온라인 부품 유통 사이트에서 구입이 가능합니다.
<배경>

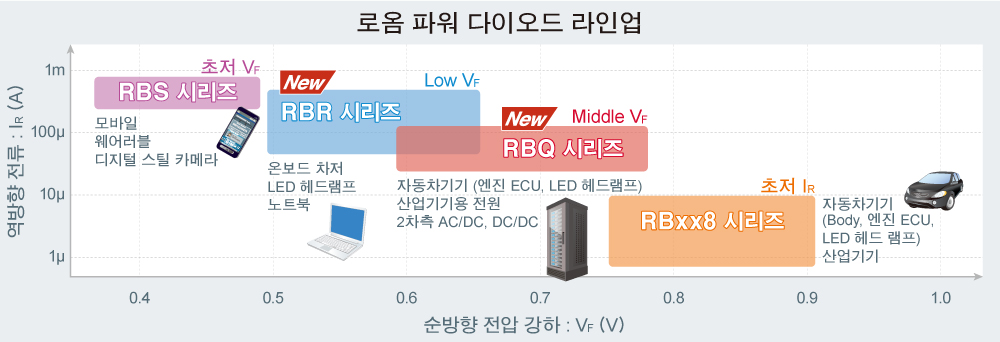

일반적으로 각종 어플리케이션에서는, 회로의 정류 및 보호를 목적으로 다이오드가 사용되고 있습니다. 그리고, 모든 어플리케이션에서 저소비전력화가 요구됨에 따라, 다른 다이오드에 비해 고효율인 SBD의 채용이 증가하고 있습니다. 반면에, 효율을 위해 VF를 낮추면, 트레이드 오프 관계인 IR이 높아져 열폭주 리스크가 높아지므로, 회로 설계에서 SBD 선정 시에는 VF와 IR의 밸런스를 유지하는 것이 중요합니다. 이러한 상황에서 로옴은, 소형으로 Low VF 특성과 Low IR 특성의 밸런스를 추구한 SBD 라인업을 강화하여, 자동차기기 시장을 중심으로 매우 높은 실적을 보유하고 있습니다. 이번에 양산 실적이 있는 RBR / RBQ 시리즈에서 대전류 · 고전압 · 소형화를 위해 라인업을 확충함으로써, 더욱 폭넓은 어플리케이션에서의 정류 및 보호를 가능하게 하였습니다. 앞으로도 로옴은 저내압에서 고내압까지 반도체 디바이스의 품질 향상을 위해 노력함과 동시에, 특징 있는 제품의 라인업 강화를 추진하여, 어플리케이션의 한차원 높은 소형화, 저소비전력화에 기여해 나갈 것입니다.
1개부터 구입 가능
<특징>
RBR / RBQ 시리즈는 신규 프로세스 도입으로, 로옴 기존품 대비 동일 칩 사이즈에서 25%의 고효율화를 실현하였으며, 각각 하기와 같은 특징을 가지고 있습니다.
1. RBR 시리즈
1-1. Low VF 특성으로 저손실화 실현
RBR 시리즈는 Low VF 특성과 트레이드 오프 관계인 Low IR 특성을 유지하면서, 동일 사이즈의 로옴 기존품 대비 VF 특성을 약 25% 저감함으로써 저손실화를 실현하였습니다. 따라서, 고효율화가 요구되는 온보드 차저 등의 자동차기기와, 저전력화가 요구되는 노트북 등의 민생기기에 최적입니다. 또한, 동등 성능의 제품 대비 칩의 소형화가 가능하므로, 칩 사이즈의 영향을 받는 패키지도 소형화할 수 있습니다. 예를 들어, 기존의 3.5mm×1.6mm 사이즈 (PMDU 패키지)의 경우, 2.5mm×1.3mm 사이즈 (PMDE 패키지)로 대체하면 실장 면적을 약 42% 삭감할 수 있습니다.
1-2. 소형 패키지 추가로, 풍부한 라인업 구비
RBR 시리즈에, 새롭게 2.5mm×1.3mm의 PMDE 패키지 12개 제품 (6개 기종을 각각 민생용 / 자동차용으로 구비)을 추가하였습니다. 총 140개 제품의 풍부한 라인업 (내압 : 30V / 40V / 60V, 전류 : 1A~40A)을 보유함으로써, 자동차기기 및 민생기기에서 대응 가능한 범위가 확대되었습니다.
2. RBQ 시리즈
2-1. Low IR 특성으로 고온 환경에서 안정 동작 가능
RBQ 시리즈는 독자적인 장벽 형성 기술을 통해, 스위칭 전원에 최적인 VF 특성과 IR 특성의 밸런스를 실현하였습니다. 로옴 기존품 대비, 역전력 손실을 60% 저감하여, 고온 시의 열폭주 리스크를 저감할 수 있습니다. 따라서, 고온 환경에서의 동작이 요구되는 자동차기기의 파워 트레인 및 산업기기용 전원 등에 최적입니다.
2-2. 100V 제품 추가로, 풍부한 라인업 구비
RBQ 시리즈에, 새롭게 100V 사양의 12개 제품 (6개 기종을 각각 민생용 / 자동차용으로 구비)을 추가하였습니다. 캐소드 커먼 타입과 싱글 타입으로 총 38개 제품 (내압 : 45V / 65V / 100V, 전류 : 10A~30A)의 풍부한 라인업을 보유하고 있습니다.
<어플리케이션 예>
■RBR 시리즈
・온보드 차저 (On Board Charger)
・LED 헤드램프
・카 액세서리
・노트북
■RBQ 시리즈
・산업기기용 전원
・오디오
・노트북
・xEV
・엔진 ECU
・AC/DC, DC/DC 회로 2차측 정류
<용어 설명>
※1 : 쇼트키 배리어 다이오드 (Schottky Barrier Diode:SBD)
금속과 반도체를 접촉시킴으로써 쇼트키 접합이 형성되어 정류성 (다이오드 특성)이 얻어지는 현상을 이용한 다이오드. 소수 캐리어 축적 효과가 없어 고속성이 우수하다.
※2 : 순방향 전압 VF (Forward Voltage)
전기가 플러스 (+)에서 마이너스 (-) 방향으로 흐를 때 발생하는 전압 강하. 이 수치가 낮을수록 고효율화에 기여한다.
※3 : 역방향 전류 IR (Reverse Current)
역방향으로 전압을 인가할 때 발생하는 역방향 전류. 이 수치가 낮을수록 소비전력 (역전력 손실)이 적다.
※4 : 열폭주
다이오드의 역방향 인가 시, 내부의 칩 발열이 패키지의 방열을 초과하여 IR의 수치가 증대하고, 최종적으로 파괴에 이르는 현상. IR의 수치가 높은 SBD의 경우 특히 열폭주가 발생하기 쉬우므로, 회로 설계 시 주의가 필요하다.
※5 : 자동차기기 신뢰성 규격 AEC-Q101
AEC는 Automotive Electronics Council의 약자로, 자동차 메이커와 전자 부품 메이커가 제정한 자동차기기용 전자 부품의 신뢰성 규격이다. Q101은 특히 디스크리트 반도체 부품 (트랜지스터 · 다이오드 등)에 특화된 규격이다.
자동차기기 시장에서 높은 실적을 보유한 소형 · 고효율 SBD 「RBR / RBQ 시리즈」 라인업 확충
~ 총 178개 제품으로 폭넓은 어플리케이션의 저소비전력화, 소형화, 신뢰성 향상에 기여 ~
2021년 8월 5일
<개요>
로옴 주식회사 (본사 : 교토)는 자동차기기 · 산업기기 · 민생기기 등 다양한 회로의 정류 및 보호에 최적인 고효율 소형 쇼트키 배리어 다이오드 (이하, SBD※1) 「RBR 시리즈」 12개 제품 및 「RBQ 시리즈」 12개 제품을 개발하여, 총 178개 제품으로 라인업을 확충하였습니다.
RBR / RBQ 시리즈는 신규 프로세스 도입을 통해, 두 시리즈 모두 로옴 기존품 대비 칩 성능 25%의 고효율화를 실현하였습니다.
RBR 시리즈는 효율 개선의 열쇠인 Low VF (순방향 전압)※2 특성이 우수하여 저손실을 실현하였습니다. 고효율이 요구되는 자동차기기의 온보드 차저 (On Board Charger) 및 민생기기의 노트북 등에 최적입니다. 이번에 소형 패키지 12개 제품을 개발하여 추가함으로써, 실장 면적 삭감 (기존품 대비 42% 저감)에도 기여합니다.
RBQ 시리즈는 고온 환경에서의 안정 동작을 가능하게 하는 Low IR (역방향 전류)※3 특성이 우수하여, SBD에서 우려되는 열폭주※4 리스크를 저감하였습니다. 고온 환경에서의 동작이 요구되는 자동차기기의 파워 트레인이나 산업기기의 고전압 전원 등에 최적입니다. 이번에 고내압화 요구에 대응하여 새롭게 100V 사양의 12개 제품을 개발하였습니다. 또한, RBR / RBQ 시리즈 모두 자동차기기 신뢰성 규격 AEC-Q101※5에 준거하여 고신뢰성을 확보하였습니다.
RBR / RBQ 시리즈의 신제품은 2021년 6월부터 모든 제품을 양산 (샘플 가격 : 50엔~ / 개, 세금 불포함)하고 있으며, 샘플은 Chip 1 Stop, CoreStaff 등 온라인 부품 유통 사이트에서 구입이 가능합니다.
<배경>
일반적으로 각종 어플리케이션에서는, 회로의 정류 및 보호를 목적으로 다이오드가 사용되고 있습니다. 그리고, 모든 어플리케이션에서 저소비전력화가 요구됨에 따라, 다른 다이오드에 비해 고효율인 SBD의 채용이 증가하고 있습니다. 반면에, 효율을 위해 VF를 낮추면, 트레이드 오프 관계인 IR이 높아져 열폭주 리스크가 높아지므로, 회로 설계에서 SBD 선정 시에는 VF와 IR의 밸런스를 유지하는 것이 중요합니다.
이러한 상황에서 로옴은, 소형으로 Low VF 특성과 Low IR 특성의 밸런스를 추구한 SBD 라인업을 강화하여, 자동차기기 시장을 중심으로 매우 높은 실적을 보유하고 있습니다. 이번에 양산 실적이 있는 RBR / RBQ 시리즈에서 대전류 · 고전압 · 소형화를 위해 라인업을 확충함으로써, 더욱 폭넓은 어플리케이션에서의 정류 및 보호를 가능하게 하였습니다.
앞으로도 로옴은 저내압에서 고내압까지 반도체 디바이스의 품질 향상을 위해 노력함과 동시에, 특징 있는 제품의 라인업 강화를 추진하여, 어플리케이션의 한차원 높은 소형화, 저소비전력화에 기여해 나갈 것입니다.
1개부터 구입 가능
<특징>
RBR / RBQ 시리즈는 신규 프로세스 도입으로, 로옴 기존품 대비 동일 칩 사이즈에서 25%의 고효율화를 실현하였으며, 각각 하기와 같은 특징을 가지고 있습니다.
1. RBR 시리즈
1-1. Low VF 특성으로 저손실화 실현
RBR 시리즈는 Low VF 특성과 트레이드 오프 관계인 Low IR 특성을 유지하면서, 동일 사이즈의 로옴 기존품 대비 VF 특성을 약 25% 저감함으로써 저손실화를 실현하였습니다. 따라서, 고효율화가 요구되는 온보드 차저 등의 자동차기기와, 저전력화가 요구되는 노트북 등의 민생기기에 최적입니다.

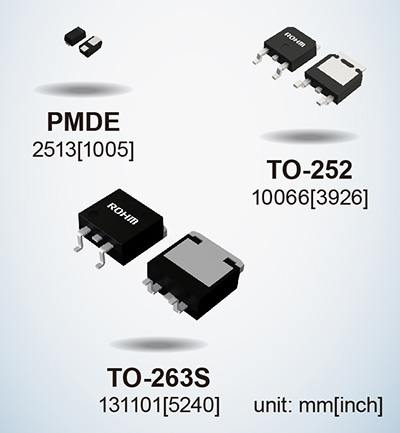

또한, 동등 성능의 제품 대비 칩의 소형화가 가능하므로, 칩 사이즈의 영향을 받는 패키지도 소형화할 수 있습니다. 예를 들어, 기존의 3.5mm×1.6mm 사이즈 (PMDU 패키지)의 경우, 2.5mm×1.3mm 사이즈 (PMDE 패키지)로 대체하면 실장 면적을 약 42% 삭감할 수 있습니다.
1-2. 소형 패키지 추가로, 풍부한 라인업 구비

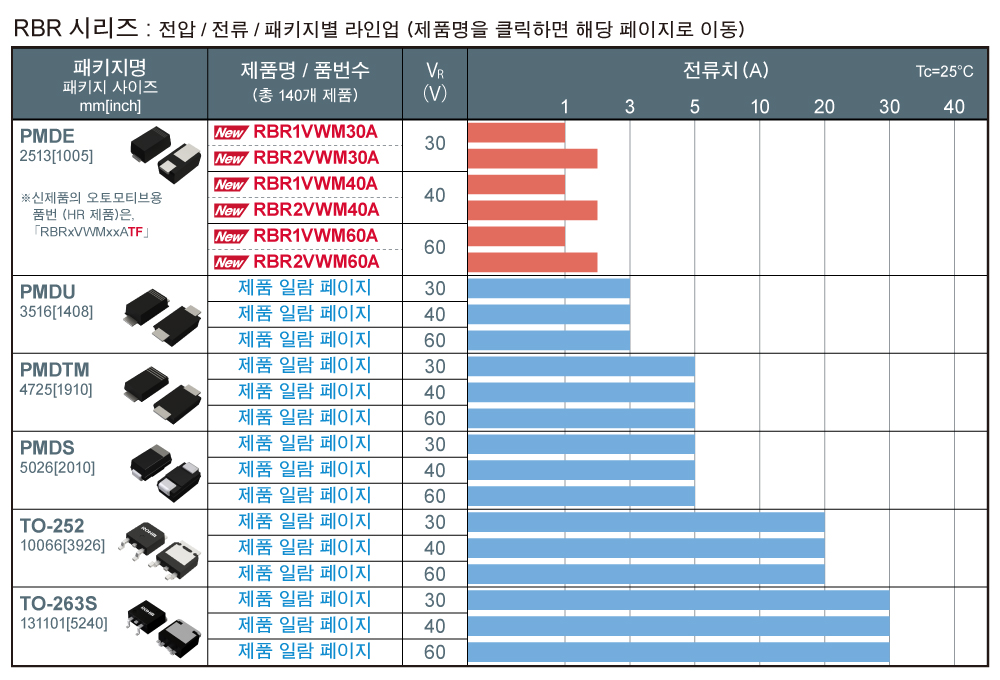

RBR 시리즈에, 새롭게 2.5mm×1.3mm의 PMDE 패키지 12개 제품 (6개 기종을 각각 민생용 / 자동차용으로 구비)을 추가하였습니다. 총 140개 제품의 풍부한 라인업 (내압 : 30V / 40V / 60V, 전류 : 1A~40A)을 보유함으로써, 자동차기기 및 민생기기에서 대응 가능한 범위가 확대되었습니다.
2. RBQ 시리즈
2-1. Low IR 특성으로 고온 환경에서 안정 동작 가능
RBQ 시리즈는 독자적인 장벽 형성 기술을 통해, 스위칭 전원에 최적인 VF 특성과 IR 특성의 밸런스를 실현하였습니다. 로옴 기존품 대비, 역전력 손실을 60% 저감하여, 고온 시의 열폭주 리스크를 저감할 수 있습니다. 따라서, 고온 환경에서의 동작이 요구되는 자동차기기의 파워 트레인 및 산업기기용 전원 등에 최적입니다.
2-2. 100V 제품 추가로, 풍부한 라인업 구비

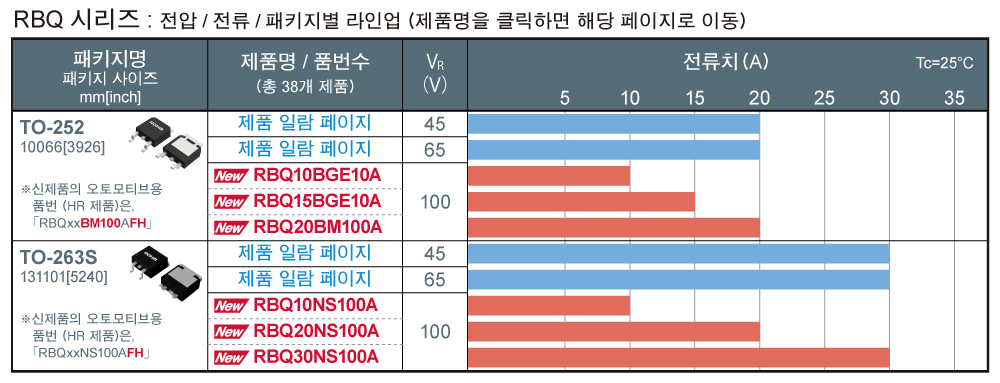

RBQ 시리즈에, 새롭게 100V 사양의 12개 제품 (6개 기종을 각각 민생용 / 자동차용으로 구비)을 추가하였습니다. 캐소드 커먼 타입과 싱글 타입으로 총 38개 제품 (내압 : 45V / 65V / 100V, 전류 : 10A~30A)의 풍부한 라인업을 보유하고 있습니다.
<어플리케이션 예>
■RBR 시리즈
■RBQ 시리즈
<용어 설명>
