업계 최고 수준※의 저 ON 저항을 실현한 최신세대 듀얼 MOSFET 개발
산업기기 및 기지국의 모터 구동에 최적인 40V와 60V 내압의 12개 제품 라인업



2021년 7월 1일
※2021년 7월 1일 현재 로옴 조사

＜개요＞

SOP8 TSMT8

로옴 주식회사 (본사 : 교토)는 FA 기기 등의 산업기기 및 기지국 (냉각용 팬)에 탑재되는 모터의 구동에 최적이며, 24V 입력에 대응하는 ±40V / ±60V 내압의 MOSFET※1를 2개 탑재한 듀얼 제품 「QH8Mx5 / SH8Mx5 시리즈 (Nch+Pch※2)」를 개발하였습니다.
본 제품은 로옴의 최신 프로세스를 채용함으로써 업계 최고 수준의 저 ON 저항※3을 실현하여, ±40V 내압 제품의 경우 일반품 대비 61％의 ON 저항 저감 (듀얼 제품 Pch 부분 비교)을 달성하였습니다. 이에 따라, 각종 기기의 저소비전력화에 크게 기여합니다. 또한, 2개의 디바이스를 1개의 패키지에 탑재함으로써, 실장 면적 삭감을 통한 기기의 소형화와, 디바이스 선정 (Nch과 Pch 조합) 시의 공수 삭감에도 기여합니다.
본 제품은 2021년 3월부터 월 100만개의 생산 체제로 양산 (샘플 가격 250엔 / 개, 세금 불포함)을 개시하였습니다. 또한, 온라인 판매도 개시하여, Chip 1 Stop, CoreStaff 등 온라인 부품 유통 사이트에서 구입이 가능합니다.

＜배경＞

최근 산업기기 및 기지국용 모터에 사용되는 24V 입력에 대응하기 위해, 구동용 디바이스인 MOSFET에는 전압 변동 마진을 고려한 40V, 60V 내압이 요구되고 있습니다. 또한, 모터의 한차원 높은 고효율화 및 소형화를 위해, MOSFET에는 저 ON 저항화와 고속 스위칭 동작에 대한 기대가 높아지고 있습니다.
로옴은 2020년도 말에 발표한 최신세대 Pch MOSFET※2에 이어, 새롭게 Nch로 최신 미세 프로세스를 채용한 제6세대의 40V, 60V 내압 MOSFET를 개발하고, 이를 조합하여, 24V 입력에 필요한 ±40V / ±60V 내압으로는 업계 최고 수준의 Nch+Pch 듀얼 MOSFET를 구비하였습니다. 또한, 폭넓은 요구에 대응하기 위해 +40V / +60V 내압 「QH8Kxx / SH8Kxx 시리즈 (Nch+Nch)」도 개발하여, 총 12개의 제품을 라인업하였습니다.

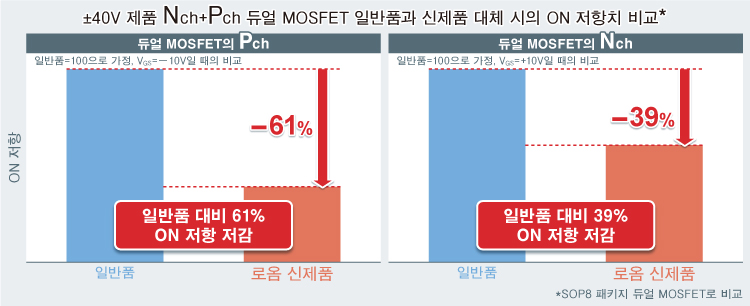

±40V 제품 Nch+Pch 듀얼 MOSFET 일반품과 신제품 대체 시의 ON 저항치 비교

로옴은 본 시리즈의 라인업 확충으로서, 더욱 높은 내압이 요구되는 산업기기용으로 100V, 150V 내압 제품의 개발도 추진하고 있으며, 폭넓은 어플리케이션의 저소비전력화와 소형화에 기여함으로써, 환경 보호 등의 사회 과제 해결에 기여해 나갈 것입니다.

＜특징＞

1. 업계 최고 수준의 저 ON 저항 실현

최신 프로세스를 채용하여, ±40V 내압 제품의 경우 일반품 대비 Pch 부분은 최대 61％, Nch 부분은 최대 39％의 ON 저항 저감을 실현한 업계 최고 수준의 듀얼 MOSFET로, 각종 기기의 저소비전력화에 기여합니다.

2. 듀얼 제품으로 기기의 소형화와 설계 공수 저감에 기여

2개의 디바이스를 1개의 패키지에 탑재함으로써, 기기의 소형화와 디바이스 선정 시의 설계 공수 삭감에 기여합니다. 소형화에 있어서는 Nch+Pch 듀얼 기존품 (SOP8)을 신제품 (TSMT8)으로 대체하여 사용하는 경우, 실장 면적을 75％ 삭감할 수 있습니다.

대체 예

＜프리 드라이버 IC와의 조합으로, 최적의 모터 구동 솔루션 제공＞

본 제품은, 풍부한 채용 실적을 자랑하는 로옴의 단상 / 3상 Brushless 모터용 프리 드라이버 IC와 조합하여 사용하면, 한층 더 모터의 소형화, 저소비전력화, 정음 구동이 가능해집니다. 듀얼 MOSFET 시리즈와 프리 드라이버 IC를 조합한 주변 회로 설계의 토탈 서포트를 통해, 고객의 요구에 대응하는 최적의 모터 구동 솔루션을 제공합니다.

조합 예

  • ■QH8MC5 (±60V 내압 Nch+Pch 듀얼 MOSFET)와 BD63001AMUV (3상 Brushless 모터 프리 드라이버 IC)
  • ■SH8KB6 (+40V 내압 Nch+Nch 듀얼 MOSFET)과 BM62300MUV (3상 Brushless 모터 프리 드라이버 IC)
  • ■SH8KB6 (+40V 내압 Nch+Nch 듀얼 MOSFET)과 BD63002AMUV (3상 Brushless 모터 프리 드라이버 IC) 등

＜제품 라인업＞

Nch+Pch 듀얼 MOSFET

품명극성
(ch)		VDSS
(V)		ID
(A)		PD
(W)		Ron Max(mΩ)
*VGS=10V		데이터
시트		Spice
Model		패키지
Newicon
SH8MB5		N+P408.5219.4✓✓SOP8
SOP8
(6.0m×5.0mm×1.75mm)
-40-8.516.8
Newicon
SH8MC5		606.532✓✓
-60-733
Newicon
QH8MB5		404.51.544✓✓TSMT8
TSMT8
(2.8mm×3.0mm×0.8mm)
-40-541
Newicon
QH8MC5		60390✓✓
-60-3.591

Nch+Nch 듀얼 MOSFET

품명극성
(ch)		VDSS
(V)		ID
(A)		PD
(W)		Ron Max(mΩ)
*VGS=10V		데이터
시트		Spice
Model		패키지
Newicon
SH8KB7		N+N4013.528.4✓✓SOP8
SOP8
(6.0mm×5.0mm×1.75mm)
Newicon
SH8KB6		8.519.4✓✓
Newicon
SH8KC7		6010.512.4✓✓
Newicon
SH8KC6		6.532✓✓
Newicon
QH8KB6		4081.517.7✓✓TSMT8
TSMT8
(2.8mm×3.0mm×0.8mm)
Newicon
QH8KB5		4.544✓✓
Newicon
QH8KC6		605.530✓✓
Newicon
QH8KC5		390✓✓

1개부터 구입 가능

  • corestaff ONLINE
  • chip 1 stop

＜어플리케이션 예＞

  • ■FA 기기, 로봇 등의 산업기기 및 기지국용 FAN 모터
  • ■대형 민생기기용 FAN 모터

＜용어 설명＞

※1 : MOSFET (Metal-Oxide-Semiconductor Field Effect Transistor)
금속 – 산화물 – 반도체 전계 효과 트랜지스터.
FET 중에서는 가장 일반적으로 사용되는 구조이며, 스위칭 소자로서 사용된다.
※2 : Pch MOSFET / Nch MOSFET
Pch MOSFET : 소스에 대해 마이너스의 전압을 게이트에 인가하면 도통 상태가 되는 타입의 MOSFET.
입력전압보다 낮은 전압으로 구동 가능하므로, 회로 구성이 용이하다.
Nch MOSFET : 소스에 대해 플러스의 전압을 게이트에 인가하면 도통 상태가 되는 타입의 MOSFET.
Pch MOSFET보다 드레인 – 소스간 ON 저항이 작아지므로, 정상 손실을 줄일 수 있다.
※3 : ON 저항
MOSFET를 동작 (ON)시킬 때의 드레인 – 소스간 저항치. 수치가 작을수록 동작 시의 loss (전력 손실)가 작아진다.
