고음질 오디오 기기용 32bit D/A 컨버터 IC 「BD34301EKV」 일반 판매 개시
로옴 최초, 최첨단 「MUS-IC™」 시리즈의 DAC 칩으로 클래식 음악을 풍부하게 표현

2021년 2월 4일

※본 릴리스에서는 오디오 기기의 DAC와 구별하기 위해 DAC 칩으로 표기

<개요>

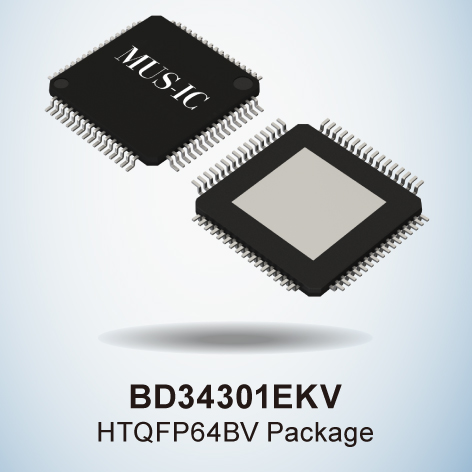

BD34301EKV

로옴 주식회사 (본사 : 교토)는 고해상도 오디오 음원※1의 재생에 최적인 고음질 오디오 기기용 32bit D/A 컨버터 IC (이하, DAC 칩) 「BD34301EKV」 및 평가 보드 「BD34301EKV-EVK-001」의 일반 판매를 개시하였습니다.
「BD34301EKV」는 로옴이 제공하는 오디오 IC의 최첨단 「MUS-IC™」 시리즈의 DAC 칩으로서, 클래식 음악의 감상에서 중요한 음질 성능인 「공간의 울림」「스케일감」「정숙성」 표현에 중점을 두고 개발하였습니다. 독자적인 음질 설계 기술을 통해, 음질을 결정하는 신호 처리 회로 설계 시 음질 확인을 실시함으로써, 목표 음질의 표현에 성공하였습니다. 동시에, 오디오 디바이스의 중요 특성인 저노이즈 (SNR)와 저왜율 (THD+N 특성)에서도, 업계 최고 수준의 성능 (SNR 130dB, THD+N -115dB)을 달성하여, 고음질 오디오 기기에 적합한 성능을 제공합니다. 또한, 디지털 신호 처리 회로의 주요 기능인 내장 디지털 필터는 커스터마이징이 가능한 사양이므로, 오디오 기기 메이커가 요구하는 이상적인 음질 표현에 기여합니다.
「BD34301EKV」는 일본의 유명 고급 오디오 기기 메이커인 LUXMAN 주식회사 (이하, LUXMAN 사)의 플래그십 SACD / CD 플레이어 「D-10X」에 채용되었습니다. LUXMAN 사의 이사 Masakazu Nagatsuma 개발 본부장은 『모든 대역의 음질 재현성이 높고, 자연스러운 음질 재생으로 오랜 시간 청취할 수 있는 음질』이라며, 「BD34301EKV」의 개발 단계부터 성능과 음질을 높이 평가하였습니다.
본 제품은 2020년 12월부터 폭넓게 판매 (샘플 가격 9,000엔 / 개, 세금 불포함)를 개시하였으며, 순차적으로 양산 출하에 대응할 예정입니다. 샘플과 평가 보드 「BD34301EKV-EVK-001」은 로옴의 공식 Web을 통해 1개부터 구입 신청이 가능하며, 3월 이후부터 Digi-Key, Mouser 등에서도 판매 예정입니다.

<배경>

오디오 기기용 DAC 칩은 오디오 기기의 음질을 결정하는 중요 부품 중 하나이며, 고해상도 음원 데이터에서 정보량을 최대한으로 추출하여 아날로그로 변환하는 것이 요구됩니다.
로옴은 50년에 걸친 오디오 IC의 제품 개발을 바탕으로, 음원이 지닌 정보량을 최대한으로 구현하는 「음질 설계 기술」을 확립하여, 고음질 사운드 프로세서 IC 및 고음질 오디오 전원 IC 등, 음질에 포커스를 맞춘 제품을 개발해 왔습니다. 그 중에서도 「MUS-IC™」 시리즈는 그 성능을 높이 평가받아, 고음질 오디오 기기에 채용이 확대되고 있습니다.

MUS-IC™ DAC 칩 「BD34301EKV-EVK-001」 개발 컨셉

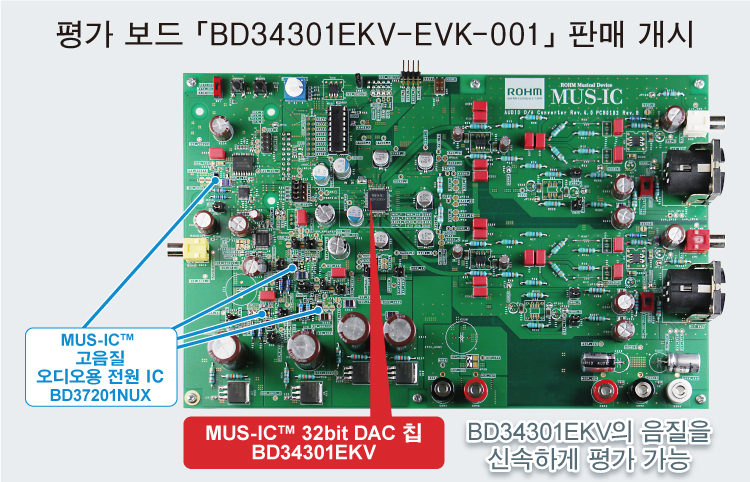

평가 보드 「BD34301EKV-EVK-001」도 판매 개시

<로옴의 최첨단 오디오 IC 「MUS-IC™」>

MUS-ICロゴ

「MUS-IC™」 (정식 명칭 : ROHM Musical Device「MUS-IC™」)은 로옴의 기업 풍토인 「품질 제일」「음악 문화에 공헌」「수직 통합형 생산」에 「음질 설계 기술」을 융합하여 개발한 제품으로, 로옴의 음질 책임자가 자신 있게 추천하는 최첨단 오디오 IC에만 사용되는 오디오 디바이스 브랜드입니다.
자세한 사항은 ROHM Musical Device「MUS-IC™」 특설 페이지를 참조하여 주십시오.
https://www.rohm.com/mus-ic/

・「MUS-IC™」은 로옴 주식회사의 상표 또는 등록상표입니다.

<특징>

DAC 칩 「BD34301EKV」에는 원하는 음질을 표현하기 위해, IC가 음질에 영향을 미치는 노하우를 28가지 음질 파라미터로서 집약함으로써 확립한 음질 설계 기술을 통해 아래와 같은 특징을 실현하였습니다.

1. 업계 최고 수준의 특성을 달성하여, 클래식 음악에서 요구되는 음질 성능 실현

「BD34301EKV」는 오디오 디바이스에서 우수한 수치 성능 (SNR 130dB, THD+N -115dB)을 달성함과 동시에, 수치 성능으로 나타나기 어려운 음질 성능을 철저하게 향상시켰습니다. 예를 들어, 「D/A 변환 회로」에서는 구성하는 각 전류 세그먼트의 전원 임피던스를 극한까지 저감함과 동시에, 배선의 레이아웃을 최적화함으로써 각 전류 세그먼트의 동작 타이밍을 결정하는 클록 지연 (오차)을 극한까지 저감하였습니다. 또한 「디지털 신호 처리 회로」의 주요 기능인 디지털 필터 (FIR 필터)에서는 미세 신호도 확실하게 처리할 수 있도록 설계되어, 디지털 필터의 성능 지표 중 하나인 저지 대역 (Stop band) 감쇠량에서 -150dB 이하를 달성하였습니다. 이에 따라 음원이 지닌 정보량을 최대한으로 구현하여, 클래식 음악의 감상에서 중요한 「공간의 울림」「스케일감」「정숙성」을 한층 더 느낄 수 있는 음질 성능을 실현하였습니다.

BD34301EKV의 회로 블록도와 특징

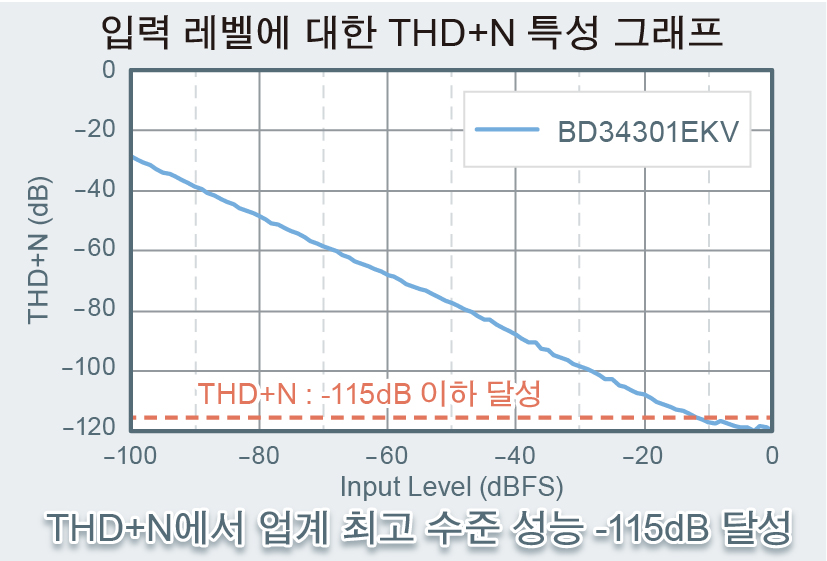

입력 레벨에 대한 THD+N 특성 그래프

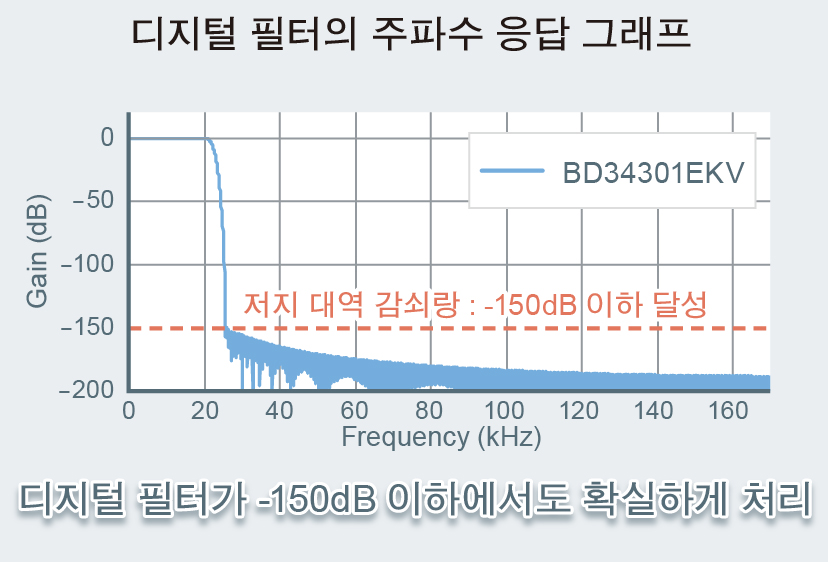

디지털 필터의 주파수 응답 그래프

2. 디지털 필터의 커스터마이징으로 오디오 기기에 따른 음질 실현에 기여

커스터마이징 가능한 디지털 필터 탑재

「BD34301EKV」는 음질에 영향을 미치는 디지털 신호 처리 회로의 디지털 필터 (FIR 필터)를 프리셋 / 커스텀 / 외부 설정 중에서 선택할 수 있습니다. 또한, 필터의 연산 계수와 오버 샘플링 레이트도 프로그램 기능으로 커스터마이징 할 수 있습니다. 이에 따라, 독자적인 디지털 필터 구축이 가능하여 오디오 기기에 따라 다양한 음질 튜닝이 용이하므로, 개발 공수 삭감 및 메이커가 요구하는 이상적인 음질 실현에 기여합니다.

<사양>

품명 출력수 분해
능력
샘플링
주파수
SNR THD+N DSD 클록 디지털
FIR 필터
패키지
BD34301EKV 2ch 32bit 32kHz~
768kHz
130dB
(Typ.)
-115dB
(Typ.)
2.8MHz,
5.6MHz,
11.2MHz,
22.4 MHz
Preset,
Custom,
External
HTQFP64BV

<평가 보드 정보>

판매 개시일 2021년 1월부터
평가 보드 품명 BD34301EKV-EVK-001
판매 사이트 로옴 공식 Web을 통한 구입 신청 / 3월 이후부터 Digi-Key, Mouser 등에서도 판매 예정
서포트 페이지 https://www.rohm.com/products/audio-video/audio-converters/audio-dacs/bd34301ekv-product

<LUXMAN 사의 SACD / CD 플레이어 「D-10X」>

LUXMAN사의 새로운 플래그십 SACD / CD 플레이어 「D-10X」는 전신인 D-08u로 완성된 설계 사상을 계승하였습니다. 최신 기술과 최고 사양의 부품을 통해 고정밀도의 리딩과 변환, 고품위 출력을 개선하여, 현대의 하이엔드 디지털 플레이어의 이상을 추구한 모델입니다.
새로운 오리지널 드라이브 메커니즘 LxDTM-i※2을 채용하고, ODNF-u※3 탑재의 완전 밸런스 앰프 회로 실장과 더불어, 디지털 회로의 심장부인 D/A 컨버터 IC에는 로옴의 「BD34301EKV」가 듀얼 구성으로 채용되었습니다.
자세한 사항은 LUXMAN 사 D-10X 상품 페이지를 참조하여 주십시오. http://www.luxman.com/product/detail.php?id=37

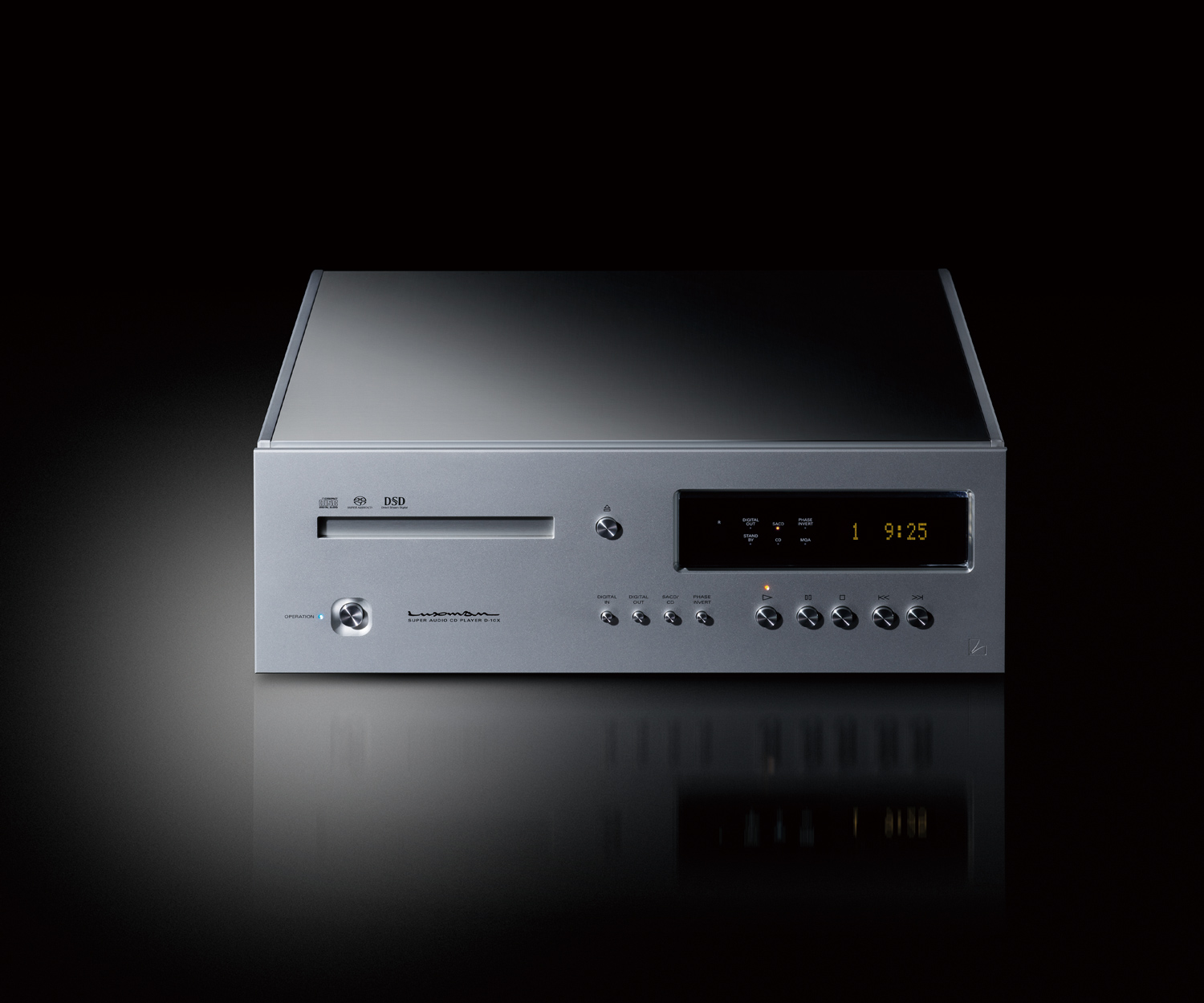

D-10X

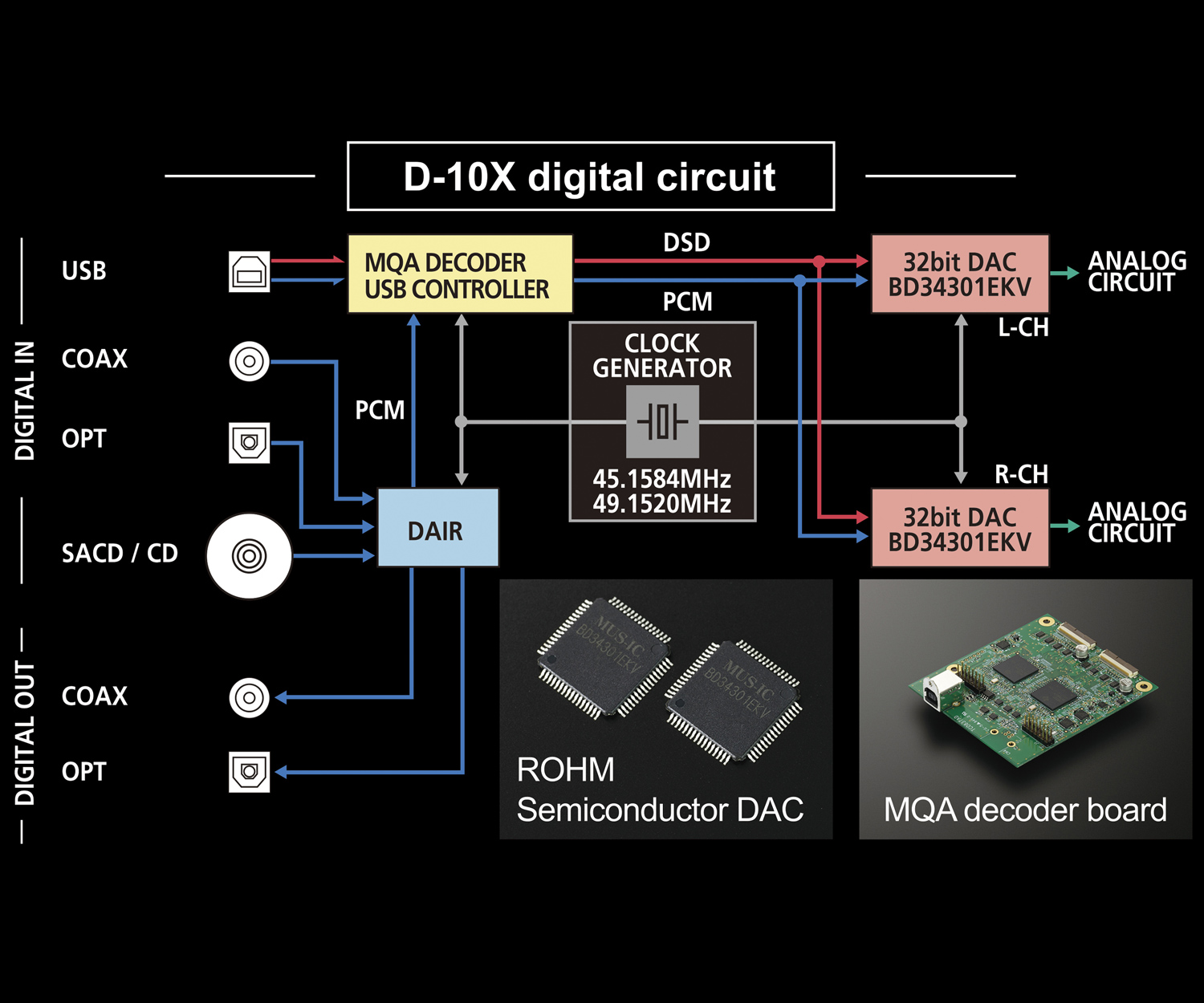

D-10X 디지털 회로 개념도

<용어 설명>

※1 : 고해상도 오디오 음원 (고해상도 음원)
일반적인 음악용 CD에서 재생되는 음악은 샘플링 주파수 44.1kHz, 양자화 bit 수 16bit인 반면, 고해상도 오디오 음원은 샘플링 주파수 96kHz 이상, 양자화 bit 수 24bit 이상의 데이터가 일반적이다. 즉, 고해상도 오디오 음원은 통상적인 음악 CD보다 정보량이 매우 많으므로 고음질을 실현할 수 있다.
※2 : LxDTM-i (LuXman original Disc Transport Mechanism-improved의 약칭)
LUXMAN 사의 고강도 오리지널 드라이브 메커니즘으로, 8mm 두께의 알루미늄 사이드 프레임과 5mm 두께의 스틸 탑 플레이트로 기계 전체를 격납한 강도 높은 박스 구조가 특징이다.
※3 : ODNF-u (Only Distortion Negative Feedback-ultimate의 약칭)
기존의 앰프 개발 기술과 노하우를 집약하여, 음질을 향상시킨 LUXMAN사의 코어 기술 ODNF의 최종 진화 버전으로, D-10X의 아날로그 회로에 채용되었다.
