VR / MR / AR의 시선 추적 용도에 최적인 초소형 적외 LED 「CSL1501RW」 개발
로옴의 초소형 LED 「PICOLED™ 시리즈」에 측면 발광 · 저전력 적외 LED 라인업 추가

2020년 11월 19일

<개요>

「CSL1501RW」

로옴 주식회사 (본사 : 교토)는 VR / MR / AR※1(Virtual Reality / 가상 현실 등의 총칭 xR) 기능을 탑재하는 게임기 및 산업 분야의 헤드셋, 헤드 마운티드 디스플레이 (HMD) 용도로 측면 발광 (Side-view) 타입의 초소형 적외 LED 「CSL1501RW」를 개발하였습니다.
「CSL1501RW」는 적외 (피크 파장 860nm) LED로서, 초소형 사이즈 (업계 최소 수준 1.0mm×0.55mm, t=0.5mm)로 실장면에 대해 측면 발광이 가능하므로, 어플리케이션에 높은 디자인 자유도를 제공합니다. 또한, 로옴의 강점인 소자 제조 공정부터 실시하는 개발 체제를 통해 발광 효율을 향상시킴으로써, 기존품 대비 소비전력을 20% 이상 삭감할 수 있으므로, 성능 향상이 요구되는 VR / MR / AR 어플리케이션의 시선 추적용 광원에 최적입니다.
본 제품은 2020년 11월부터 샘플 (샘플 가격 100엔 / 개, 세금 불포함) 출하를 개시하였으며, 2021년 3월부터 월 100만개의 생산 체제로 양산을 개시할 예정입니다.
앞으로도 로옴은 쾌적한 생활 및 산업의 고효율화를 실현하는 고품질의 LED를 개발하여, 사회에 기여해 나갈 것입니다.

<배경>

최근, IoT 기술의 진화에 따라 등장한 VR / MR / AR은 헤드셋이나 헤드 마운티드 디스플레이에 탑재되어, 게임기 분야에 채용됨으로써 급속히 보급되고 있습니다. 또한, 산업 분야에서도 3D 공간 시뮬레이션 및 현실 공간에 데이터를 투영시킬 수 있다는 점에서 보급이 가속화되고 있어, 향후 VR / MR / AR을 활용한 어플리케이션의 시장 확대가 예상되고 있습니다.
이에 따라, 각종 어플리케이션의 기능도 더욱 진화되고 있습니다. 지금까지 일반적으로 탑재되었던 신체의 움직임을 검출하는 가속도 센서뿐만 아니라, 새롭게 시선 추적 기능을 실현하는 적외 LED가 채용되기 시작하였습니다.
로옴은 소형 모바일 기기 및 웨어러블 기기에 최적인 초소형 칩 LED 「PICOLED™ 시리즈※2」를 개발하여, 시장 실적을 확대하고 있습니다. 이러한 PICOLED™ 시리즈로서, 시대가 요구하는 측면 발광 타입의 초소형 적외 LED 신제품을 개발하였습니다.

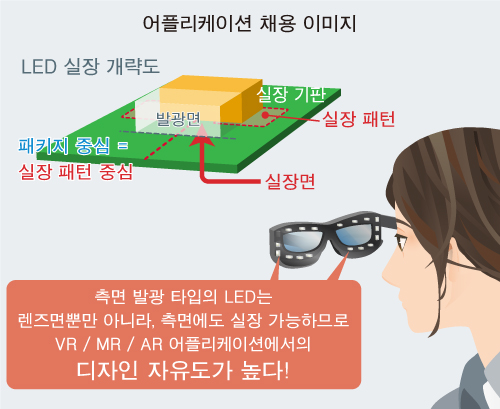

어플리케이션 채용 이미지

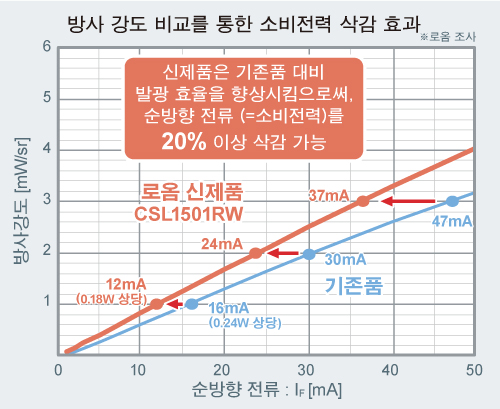

방사 강도 비교를 통한 소비전력 삭감 효과

<특징>

1. 높은 디자인 자유도를 제공하는 측면 발광 타입의 초소형 적외 LED

신제품 CSL1501RW 외관

신제품 「CSL1501RW」는 로옴의 초소형 칩 LED 「PICOLED™ 시리즈」로 업계 최소 수준의 1.0mm×0.55mm, t=0.5mm 사이즈를 실현한 적외 (피크 파장 860nm) LED입니다. 실장면에 대해 측면으로 발광이 가능하여, 어플리케이션에 높은 디자인 자유도를 제공할 수 있으므로, VR / MR / AR의 시선 추적용 광원에 최적입니다.

2. 소비전력을 기존품 대비 20% 삭감하여, 장시간 구동에 기여

로옴의 강점인 소자 제조 공정부터 실시하는 개발 체제를 통해, 기존품 대비 방사 강도를 높여 발광 효율을 향상시킴으로써, 소비전력을 20% 이상 삭감 (방사 강도 1mW/sr 시, 0.24W에서 0.18W로 삭감)할 수 있습니다. 이러한 저전력화를 통해 어플리케이션의 장시간 구동에 기여합니다.

3. 초소형 사이즈로 고신뢰성 확보

실장 신뢰성 비교

로옴의 철저한 품질 설계를 통해, 고출력 소자에 적합한 패키지를 새롭게 설계함으로써, 초소형 사이즈와 동시에 높은 실장 신뢰성을 확보하였습니다. 초소형 제품의 경우, 기판 실장 시 소자 접착을 위한 다이본딩 재료가 튀어나와 점등 불량 등의 문제가 발생합니다. 로옴의 신제품을 사용하면, 이러한 문제를 방지할 수 있습니다.

<주요 특성>

품명 패키지 사이즈 절대 최대 정격 전기적 광학 특성 (IF 30mA 시)
IF VR 동작온도
범위
보존온도
범위
방사 강도 VF 피크
파장

CSL1501RW
1.0×0.55mm, t=0.5mm 50mA 5V -40℃~
+85℃
-40℃~
+100℃
2.5mW/sr
(Typ.)
1.5V
(Typ.)
860nm
(Typ.)

<용어 설명>

※1 : VR / MR / AR (Virtual Reality : 가상 현실, Mixed Reality : 혼합 현실, Augmented Reality : 증강 현실)
VR은 밀폐된 공간에서 디스플레이 및 스크린을 사용하여, 현실에서의 체험과 같은 경험을 할 수 있는 기술.
MR은 현실 세계에 가상 현실을 투영하여 체험할 수 있는 기술.
AR은 현실의 정보에 디스플레이 및 스크린을 사용하여 정보를 투영함으로써, 현실의 정보를 유사하게 확장하는 기술.
이러한 기술을 총칭하여 xR이라고 호칭하기도 한다.
※2 : PICOLED™ 시리즈
로옴이 소자 제조 공정부터 실시하는 개발 체제를 통해 초소형 · 초박형을 실현한 칩 LED 시리즈로, 소형 모바일 기기 및 웨어러블 기기에 최적이다.
