환경 배려형 포장재에 초속 1m 속도로 고화질 인쇄가 가능한
DATE CODE용 소형 서멀 프린트 헤드 「TH3001-2P1W00A」 개발

2020년 8월 4일

<개요>

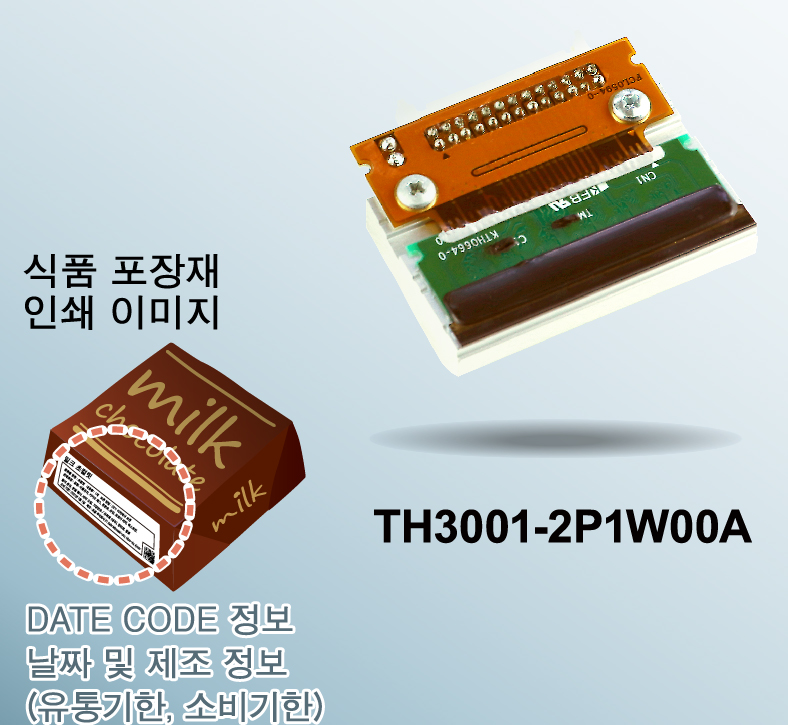

TH3001-2P1W00A

로옴 주식회사 (본사 : 교토)는 식품 포장 및 물류 등의 DATE CODE (날짜 코드) 정보※1를 환경 배려형 인쇄 매체※2에 인쇄하는 용도로 최적인, 고정밀도 · 고속 서멀 프린트 헤드 「TH3001-2P1W00A」를 개발하였습니다.
「TH3001-2P1W00A」는 로옴의 고정밀도 · 고속 서멀 프린트 헤드 「TH300x 시리즈」에서, 프린터의 소형 경량화 및 식품 포장재 등의 한정된 스페이스에 낭비 없이 인쇄를 실현하기 위해 헤드를 소형화 (인쇄 폭 31.987mm)한 신제품입니다. 소형 헤드로 고화질 인쇄에 대응함과 동시에 업계 표준 사이즈 (인쇄 폭 53.312mm)의 헤드 제품 대비 잉크 리본의 러닝 코스트를 최대 50%까지 삭감할 수 있습니다. 또한, 시리즈의 특징인 1,000mm/sec. 이상 (해상도 305dpi 시)의 초고속 인쇄와, 일반품 대비 7배 이상의 부식 내성 (긴수명화)을 실현하였습니다. 이에 따라 보급이 확대되는 환경 배려형 포장재 등의 인쇄 매체에 대해, 특수한 환경에서도 장기적으로 고화질과 고속 인쇄를 가능하게 함으로써, 식품 포장 및 물류 · 품질 관리에서의 DATE CODE 정보 인쇄의 인쇄 품질 향상과 환경 부하 경감에 기여합니다.
본 제품은 2020년 8월부터 샘플 (샘플 가격 40,000엔/개, 세금 불포함) 출하를 개시하고, 2021년 1월부터 양산을 개시할 예정입니다.

<배경>

배경

서멀 프린트 헤드는 잉크젯 및 레이저 프린트 헤드와 달리, 소음이 적고 잉크가 공기중으로 확산되지 않아 청결합니다. 또한, 사이즈가 큰 토너 카트리지가 필요하지 않으므로 식품 포장이나 물류 · 품질 관리, 의료 용도를 비롯한 바코드 라벨, 소매업의 영수증 · POS (Point of Sale), FAX 등의 인쇄에 사용되고 있습니다.
그 중에서도 식품 포장용 바코드 라벨의 경우, 식품에 대한 영양 성분 표시의 의무화 및 새로운 식품 표시 제도의 도입에 따라, 향후 DATE CODE 정보의 인쇄량이 더욱 고밀도화되는 경향이 있습니다. 이에 따라, 서멀 프린터와 그 중요 부품인 서멀 프린트 헤드에 있어서도 고화질 및 고속 인쇄에 대한 요구뿐만 아니라, 고속 인쇄가 어려운 환경 배려형 인쇄 매체에 대한 인쇄 요구도 높아지고 있어, 시장이 나날이 확대되고 있습니다.
로옴은 높은 열전도 재료와 독자적인 구조를 채용하여 2019년부터 DATE CODE용 고정밀도 · 고속 서멀 프린트 헤드 「TH3002-2P1W00A」를 개발하였으며, 높은 인쇄 품질과 환경 부하 및 유지보수 부하를 크게 경감할 수 있다는 점에서 호평을 받고 있습니다. 이번 신제품은 이러한 특징과 더불어, 잉크 리본의 러닝 코스트 삭감에도 기여할 수 있는 제품입니다.

<특징>

신제품 특징

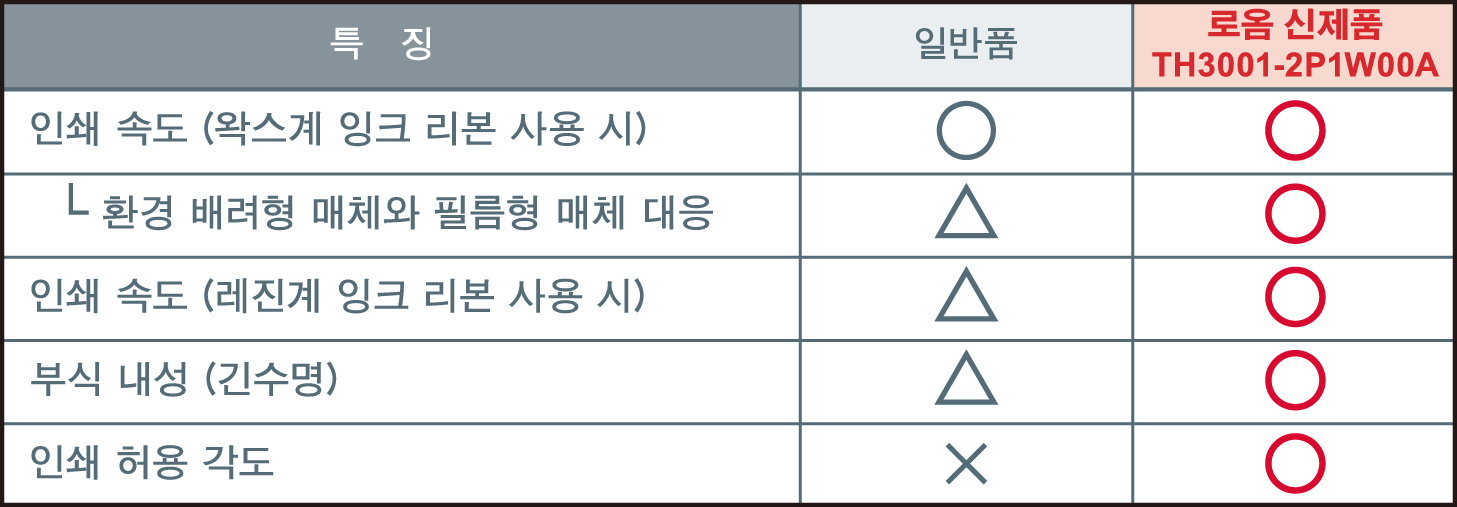

신제품 「TH3001-2P1W00A」는 고정밀도 · 고속 서멀 프린트 헤드 「TH300x 시리즈」에서, 프린터의 소형 경량화 및 낭비가 없는 인쇄를 실현하기 위해 헤드를 소형화 (31.987mm)한 제품입니다.

1. 낭비가 없는 인쇄로, 잉크 리본의 러닝 코스트를 최대 50%까지 삭감

더욱 고밀도화되는 DATE CODE 정보의 인쇄에 대응하여, 프린터의 소형 경량화 및 낭비가 없는 인쇄를 실현하기 위해, 헤드를 소형화 (인쇄 폭 31.987mm)하였습니다. 소형 헤드로 고화질 인쇄가 가능하므로, 적은 스페이스에 인쇄하는 경우에는 서멀 프린터에 일반적으로 채용되는 헤드 (인쇄 폭 53.312mm) 제품에 비해 잉크 리본의 러닝 코스트를 최대 50%까지 삭감할 수 있습니다.

2. 환경 부하가 적은 인쇄 매체에 대해, 해상도 305dpi 시 1,000mm/sec.의 고속 인쇄 가능 (TH300x 시리즈 전체 특징)

신제품의 특징

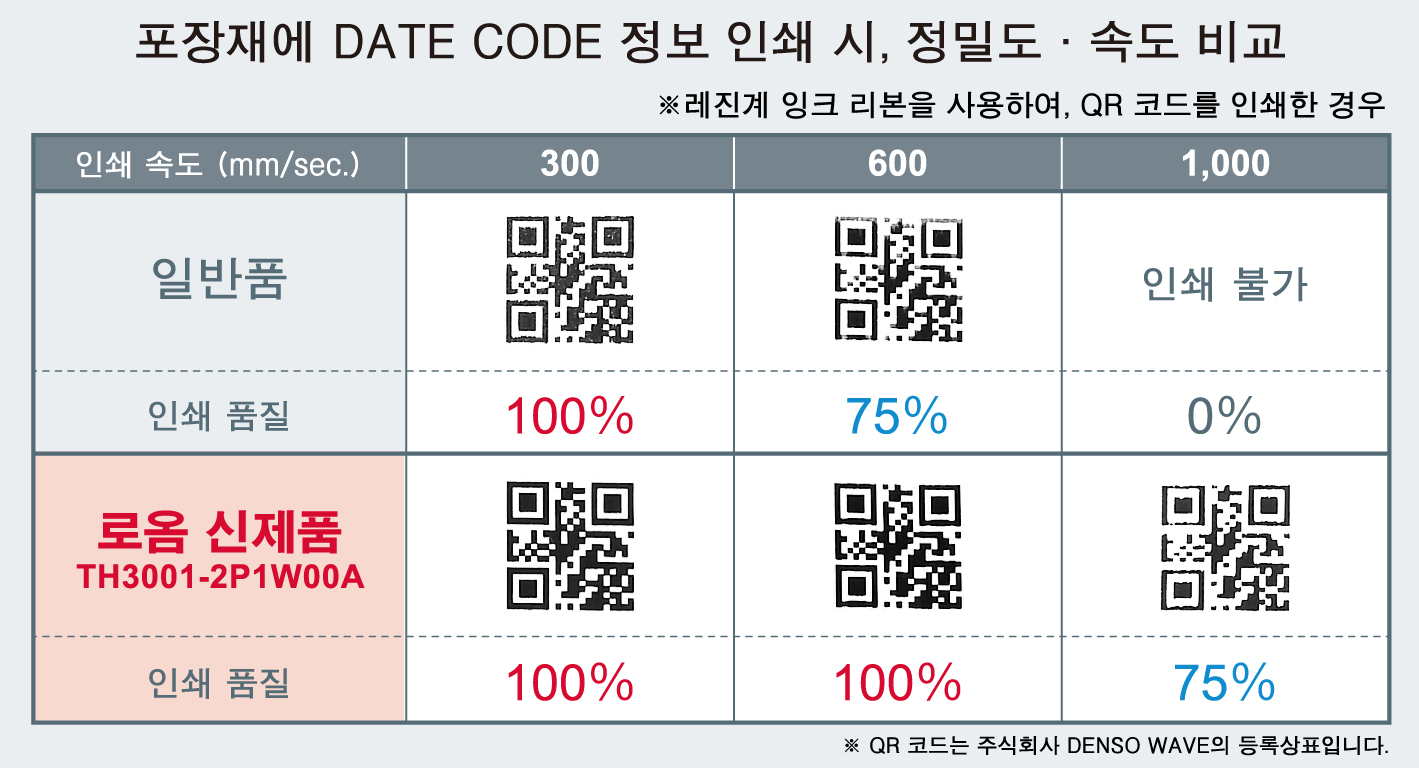

해상도 305dpi 시, 전사성 (転写性)이 우수한 왁스계 잉크 리본※3으로 1,500mm/sec.의 인쇄를 실현하였습니다. 환경 배려형 잉크가 포함된 포장재 및 필름형 매체 (PET 필름 / OPP 필름 / ONY 필름)의 경우, 인쇄 품질을 유지함과 동시에 초고속 1,000mm/sec. 이상의 인쇄 성능을 실현합니다. 또한, 고속 인쇄가 어려웠던 내찰과성※4이 우수한 레진계 잉크 리본※5의 경우에도 1,000mm/sec.의 인쇄에 대응하므로, 폭넓게 채용할 수 있습니다.

3. 일반품 대비 7배의 부식 내성으로, 유지보수 부하 대폭 경감 (TH300x 시리즈 전체 특징)

신제품의 특징

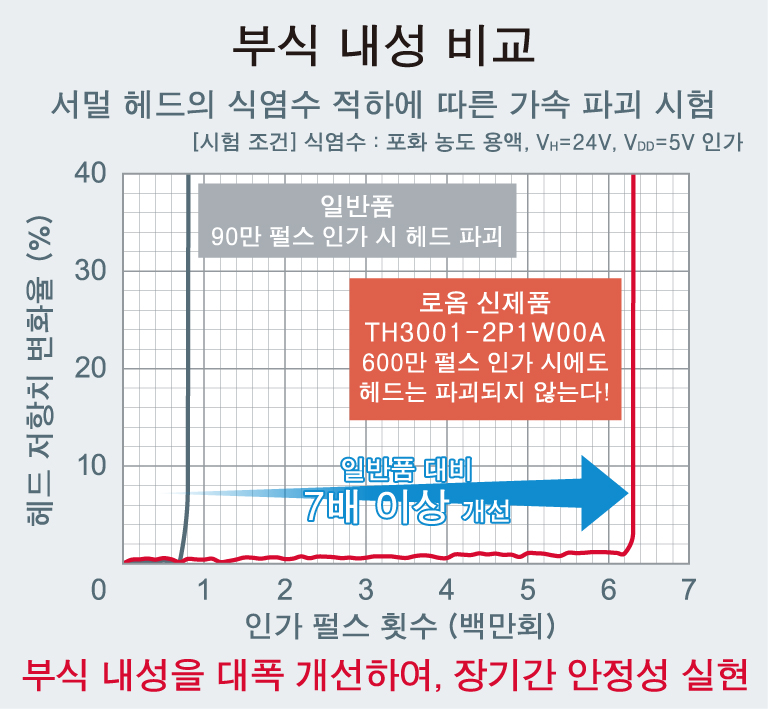

치밀하고 피복성이 우수한 독자적인 구조를 통해 부식 성분의 침투를 억제함으로써, 부식에 대한 높은 내성을 실현하였습니다. 식염수 적하에 따른 가속 파괴 시험에서 일반품 대비 7배 이상의 내성을 실현하여, 식품 가공 현장 및 물류 창고와 같은 특수한 환경에서 장기간에 걸쳐 안정된 인쇄가 가능하므로, 유지보수 부하를 대폭 경감할 수 있습니다.

4. 일반품 대비 2배의 인쇄 허용 각도로, 유지보수 시간 단축 (TH300x 시리즈 전체 특징)

신제품의 특징

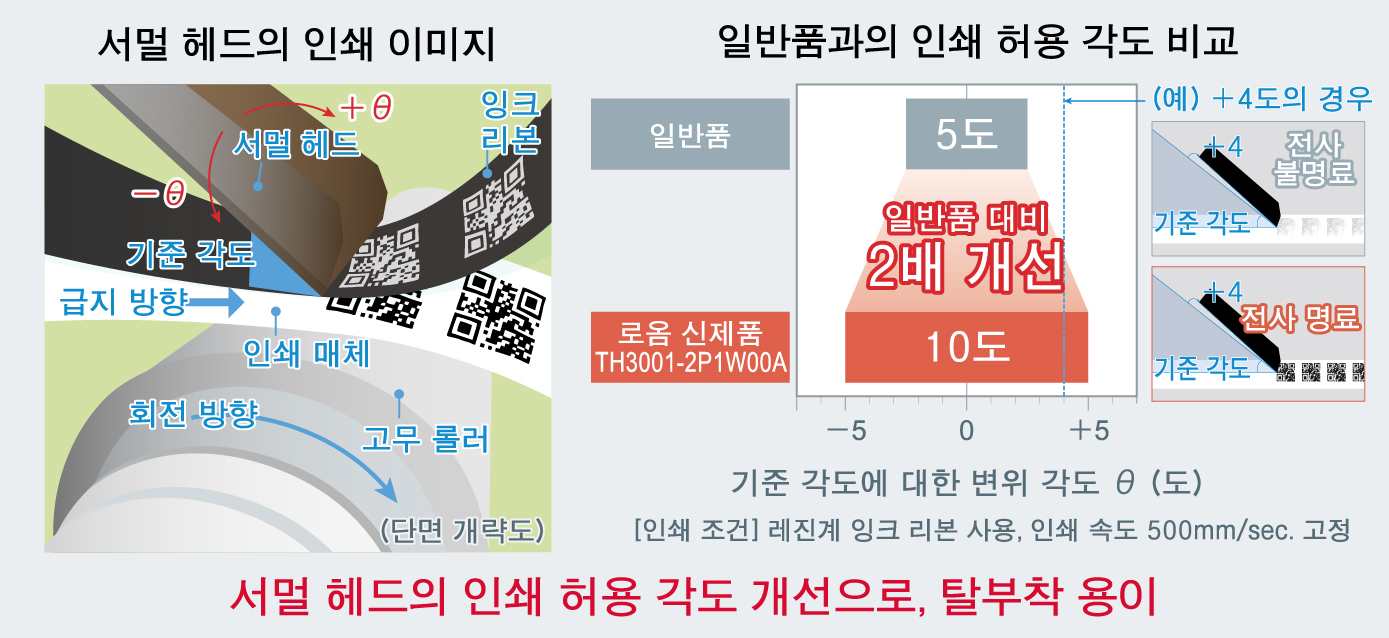

서멀 헤드의 형상을 개선함으로써 인쇄 허용 각도를 일반품 대비 2배인 10도로 확대하여, 유지보수 시 서멀 헤드의 탈부착이 용이합니다. 다양한 용도에서 유지보수 시간의 단축에 기여합니다.

<어플리케이션 예>

■식품 포장 및 물류 · 품질 관리 등에서 사용되는 DATE CODE용 서멀 프린터

<고속 고정밀도 서멀 프린트 헤드 「TH300x 시리즈」 라인업>

품명 인쇄 폭
[mm]
해상도 · 밀도
[dpi]
저항치
[Ω]
회로
전원
전압
[V]
도트 수
[dots]
대응 Platen φ
(Max.)[mm]
인쇄
속도
[mm/s]
인쇄
전원
전압
[V]
제품
이미지

TH3001-2P1W00A
31.987 305 570 4.75~
5.25
384 50
(참고)
1000
(참고)
24
TH3002-2P1W00A 53.312 305 570 4.75~
5.25
640 50
(참고)
1000
(참고)
24

<용어 설명>

※1 : DATE CODE (날짜 코드) 정보
포장재에 인쇄되는 날짜 (유통기한 / 소비기한 등) 정보.
※2 : 환경 배려형 인쇄 매체
환경 부하를 경감할 수 있는 인쇄 매체.
식물 등에서 유래된 원재료뿐만 아니라, CO2 배출량에 비례하는 수송거리의 삭감 및 자원의 재활용화에 대한 배려도 요구된다.
※3 : 왁스계 잉크 리본
잉크 리본 층의 바인더 주성분 (결합제)에 왁스를 사용한 잉크 리본. 전사성 (転写性) 등이 우수하다.
※4 : 내찰과성 (耐擦過性)
인쇄면에 마찰이 있어도 색이 바래거나 박리가 발생하기 어려운 성질.
※5 : 레진계 잉크 리본
잉크 리본 층의 바인더 주성분 (결합제)에 레진 (수지)을 사용한 잉크 리본. 내열성 및 내찰과성 등이 우수하다.
