업계 최고 수준의 저항 온도 계수를 실현한 고전력 2W 장변 후막 칩 저항기
「LTR50 저저항 시리즈」 라인업
민생기기의 전류 검출 용도에 최적, 어플리케이션의 신뢰성 향상에 기여!

2018년 10월 10일

<개요>

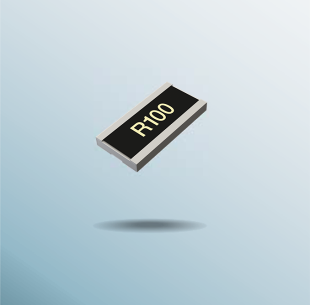

LTR50 Series

로옴 주식회사 (본사 : 교토)는 인버터 에어컨의 실외기 및 저전력 백색가전 등의 전류 검출 용도에 최적인 10~910mΩ의 고전력 장변 후막 칩 저항기 「LTR50 저저항 시리즈 (48 저항치)」를 새롭게 라인업하였습니다.

이번에 개발한 신제품은 저항체 재료를 개선하여, 2550 사이즈 (세로 2.5×가로 5.0×두께 0.55mm)로 소형이며, 기존의 단변 전극 타입 대비 4배 높은 정격전력 2W를 달성하였습니다. 어플리케이션의 대전력화 및 스페이스 절약화에도 기여합니다. 또한, 소자 구조의 최적화를 통해, 장변 후막 칩 저항기로서는 업계 최고 수준의 저항 온도 계수 (TCR)*1)를 실현하였습니다. 이에 따라, 온도 변화에 따른 저항치 변동이 저감되므로, 고정밀도 전류 검출이 가능합니다.

본 시리즈는 4월부터 월 100만개의 생산 체제로 양산을 개시하였습니다. 생산 거점은 전공정, 후공정 모두 ROHM Electronics Philippines, Inc. (필리핀)입니다.

<배경>

최근 모든 어플리케이션에서 전자화 및 고기능화를 실현하기 위해 많은 회로가 탑재되고 있으며, 이러한 회로의 전류 제어, 전류 관리를 위해 전류 검출용 저항기가 사용되고 있습니다. 또한, 탑재 부품이 증가하고 있는 가운데, 소형 및 고전력 저항기에 대한 요구가 높아지고 있습니다.

로옴은 세계 최초로 칩형 저항기를 개발하는 등, 업계를 선두하는 제품을 개발해 왔습니다. 또한, 신뢰성이 요구되는 어플리케이션에 대해서는 고전력, 서지 보호, 내황화 (耐硫化) 등 특징이 있는 특수 저항을 제공하여, 높은 평가를 받고 있습니다. 이번에 새롭게 저저항 제품을 라인업에 추가함으로써, 폭넓은 어플리케이션에 대응 가능하게 되었습니다.

앞으로도 독자적인 기술을 활용하여, 고객의 요구에 대응하는 제품 개발을 추진함과 동시에, 더욱 폭넓은시리즈 확충을 위해 노력할 것입니다.

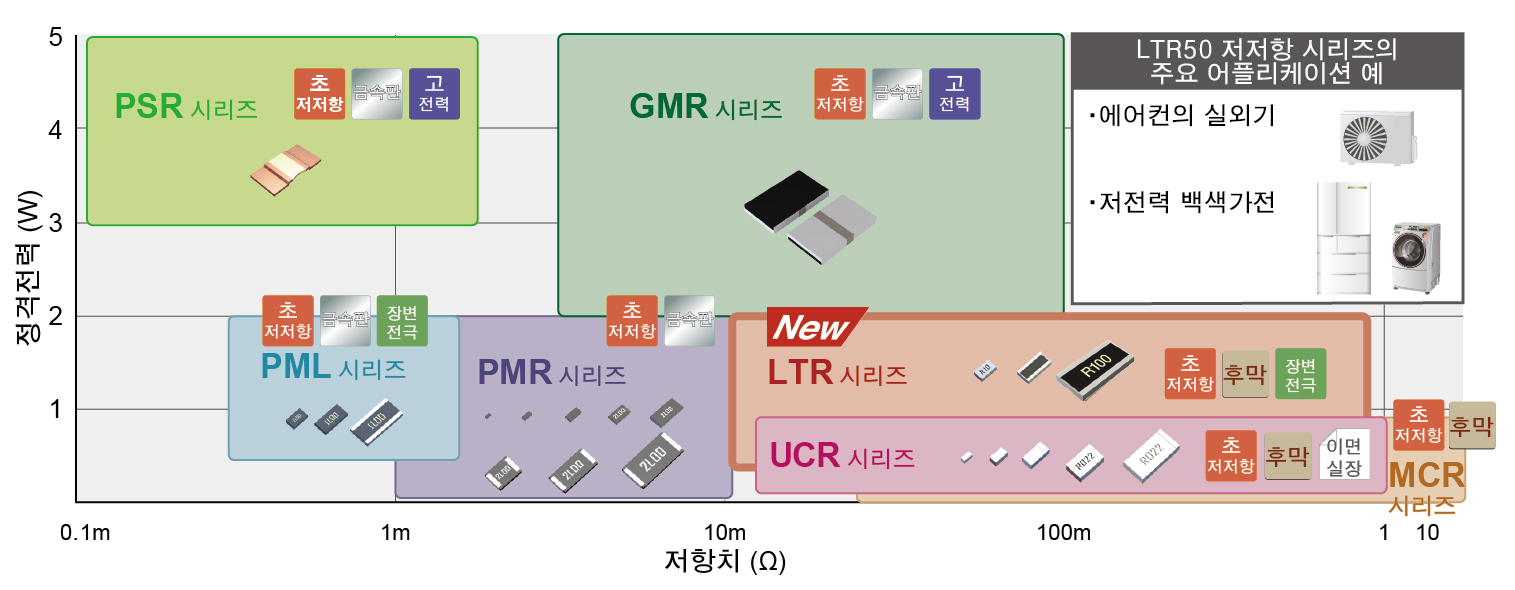

<전류 검출용 저저항 시리즈 라인업>

<특징>

1. 우수한 저항 온도 계수로, 고정밀도 전류 검출 실현

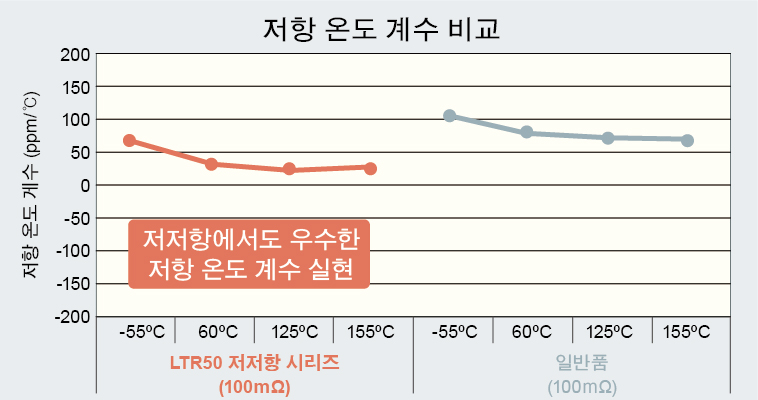

저항 온도 계수

일반적으로, 저항치가 낮아질수록 저항 온도 계수는 커지지만, 저항체 소자 구조의 최적화를 통해, 업계 최고 수준의 저항 온도 계수를 실현하였습니다. 예를 들어, 100mΩ의 경우, LTR50 시리즈는 ±100ppm/℃의 저항 온도 계수를 실현하여, 안정된 저항치에서 사용할 수 있습니다.



2. 기존품 대비 4배 높은 정격전력으로, 스페이스 절약에 기여

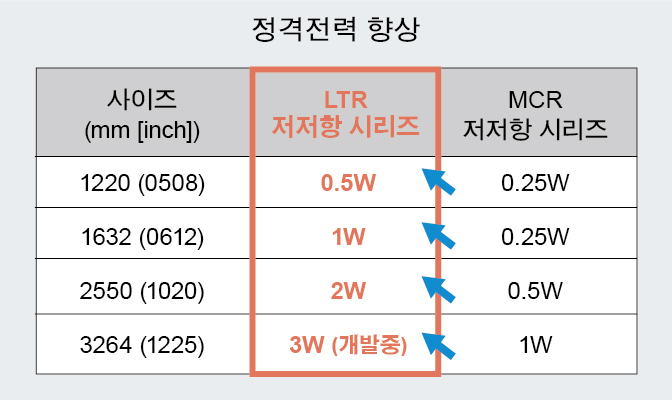

정격전력 향상

저항체 재료를 개선함으로써, 2550 사이즈 (세로 2.5×가로 5.0×두께 0.55mm)의 소형과 동시에, 기존품 MCR50 저저항 시리즈 (0.5W) 대비 4배 높은 정격전력 2W를 실현하였습니다. 이에 따라, 기존에 비해 소형 사이즈의 제품으로 대체하여 사용할 수 있습니다.



<라인업>

품명사이즈
mm(inch)
정격전력
(70℃)
저항치 허용차저항 온도 계수
(ppm/℃)
저항치 범위사용온도
(℃)
오토모티브
대응
AEC-Q200
LTR101220
(0508)
0.5W
(1/2W)
J(±5%)
F(±1%)
±15047mΩ~9.1Ω
(E24 시리즈)
-55~+155Yes
LTR181632
(0612)
1WJ(±5%)
F(±1%)
0~300
0~200
0~150
±100
10mΩ~18mΩ
(E24 시리즈)
20mΩ~47mΩ
(E24 시리즈)
51mΩ~470mΩ
(E24 시리즈)
510mΩ~1Ω
(E24 시리즈)

LTR50
2550
(1020)
2WJ(±5%)
F(±1%)
0~300
0~200
0~150
±100
10mΩ~18mΩ
(E24 시리즈)
20mΩ~47mΩ
(E24 시리즈)
51mΩ~91mΩ
(E24 시리즈)
100mΩ~910mΩ
(E24 시리즈)
☆LTR1003264
(1225)
3WJ(±5%)
F(±1%)
0~300
0~200
0~150
10mΩ~18mΩ
(E24 시리즈)
20mΩ~47mΩ
(E24 시리즈)
51mΩ~91mΩ
(E24 시리즈)
대응 예정

☆ 개발중

※상기 제품 중에는, 샘플 주문부터 제품 제공까지 2~3개월 소요되는 제품도 있습니다. 각 제품의 상세 내용에 대해서는 별도로 문의하여 주십시오.

<용어 설명>

*1) 저항 온도 계수 : TCR (Temperature Coefficient of Resistance)
모든 물질은 온도 변화에 따라 내부의 저항치가 변화하며, 그 변화의 비율을 저항 온도 계수라고 한다.
수치가 낮을수록 주위 온도 변화에 대한 저항치 변화가 적어, 기기의 동작 편차를 억제할 수 있다.
