세계 최소※ 소비전류 180nA의 DC/DC 컨버터 「BD70522GUL」 개발 로옴의 최신 Nano Energy 기술로, 코인 배터리의 10년 구동에 기여
2018년 2월 1일
＜개요＞
로옴 주식회사 (본사 : 교토)는, 모바일 기기 및 웨어러블 기기, IoT 기기 등 배터리로 구동하는 전자기기용으로, 세계 최소의 소비전류를 실현한 MOSFET 내장 강압 DC/DC 컨버터*1)「BD70522GUL」을 개발하였습니다. 「BD70522GUL」은 IoT 분야의 키워드인 「코인 배터리로 10년 구동」을 실현하기 위해 개발한 초저소비전력 전원 IC입니다. 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 집약하여 실현한 Nano Energy 기술을 구사하여, 세계 최소의 소비전류 180nA (n은 10의 마이너스 9승)를 달성하였습니다. 이에 따라, 무부하 시 (어플리케이션 스탠바이 시), 일반품 대비 1.4배의 배터리 구동 시간을 실현※하여, CR2025 등 코인 배터리로 구동하는 전자기기의 장시간 구동에 기여합니다. 또한, 경부하에서 최대 부하까지 폭넓은 범위 (10µA~500mA)에서 전력 변환 효율 90% 이상을 실현하였습니다. 본 제품은 2017년 10월부터 샘플 (샘플 가격 : 300엔 / 개, 세금 불포함) 출하를 개시하였으며, 2018년 3월부터 월 100만개의 생산 체제로 양산을 개시할 예정입니다. 생산 거점은 전공정 로옴 하마마츠 주식회사 (하마마츠), 후공정 로옴 아폴로 주식회사 (유쿠하시)입니다. 아울러, 2018년 1월부터 본 제품 「BD70522GUL」과 본 제품을 탑재한 평가 보드 「BD70522GUL-EVK-101」의 인터넷 판매를 개시하여, chip 1 stop, Corestaff, RS Components에서 구입 가능합니다. 앞으로도 로옴은 아날로그 기술을 구사한 고성능 및 고신뢰성 제품을 개발하여, 사회의 에너지 절약화에 기여해 나갈 것입니다.
＜배경＞
최근, 스마트폰 등의 모바일 기기, 웨어러블 기기 및 IoT 기기 등 배터리로 구동하는 전자기기의 보급이 가속화되고 있습니다. 이러한 기기에 탑재되는 디바이스는 디자인성 향상 및 신기능 탑재용 스페이스 확보를 위해 소형화가 요구되고 있으며, 배터리의 장수명을 위해 극한에 달하는 저소비전력화가 요구되고 있습니다. 로옴은 아날로그 설계 기술 및 파워계 프로세스 등 수직 통합형 생산 체제를 활용하여, 시장 요구에 대응하는 전원 IC를 개발해 왔습니다. 그리고 이러한 기술을 구사하여, 초저소비전류 기술 「Nano Energy」를 탑재한 전원 IC를 개발하였습니다.
＜특징＞
신제품 「BD70522GUL」은 IoT 시장의 키워드인 「코인 배터리로 10년 구동」을 실현하기 위해 개발한 초저소비전력 강압 전원 IC입니다. 하기의 특징을 통해 배터리 및 소형 전지를 탑재하는 기기의 장시간 구동에 기여합니다.
1．Nano Energy 기술로, 세계 최소의 소비전류 180nA 실현
독자적인 신개발 제어 회로 및 전원 IC에 최적인 아날로그 소자 레이아웃, 파워계 프로세스 0.35µm BiCDMOS 등 로옴의 저소비전류용 아날로그 기술을 집약하여 개발한 초저소비전류 기술 「Nano Energy」를 구사하여, 세계 최소 소비전류 180nA를 실현하였습니다. 세계 최소의 초저소비전류를 실현함으로써, 무부하 시 (어플리케이션 스탠바이 시), 일반품에 비해 배터리를 1.4배 더 오래 사용할 수 있습니다. (로옴 조사)
2．폭넓은 부하전류 (출력전류) 범위에서 고효율 실현
저손실 MOSFET를 내장하여, 부하 모드를 부하전류에 따라 자동으로 전환하는 Seamless Switching Mode Control (SSMC) 기능을 탑재함으로써, 소비전류 1µA 미만의 DC/DC 컨버터로 업계 최고의 넓은 범위 (10µA~500mA)에서 전력 변환 효율 90% 이상을 실현하였습니다. 폭넓은 전자기기와 어플리케이션의 다양한 상태에서 변함없이 고효율 전력 변환을 실현하여, 배터리 구동의 장수명화에 기여합니다.
Nano Energy 기술에 대하여
Nano Energy는 로옴의 수직 통합형 생산 체제를 통해, 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 융합함으로써 실현한 초저소비전류 기술입니다. 모바일 기기 및 웨어러블 기기, IoT 기기 등, 배터리 및 소형 전지로 구동하는 전자기기의 장시간 구동에 기여합니다.
＜어플리케이션 예＞
・웨어러블 기기, 모바일 기기
・배터리 구동의 IoT 기기 (센서 노드), 소형 산업기기 (경보기 · 비상 알림 · 전자 가격 표시기 등)
DC/DC 컨버터 「BD70522GUL」 개발
로옴의 최신 Nano Energy 기술로, 코인 배터리의 10년 구동에 기여
2018년 2월 1일
＜개요＞
로옴 주식회사 (본사 : 교토)는, 모바일 기기 및 웨어러블 기기, IoT 기기 등 배터리로 구동하는 전자기기용으로, 세계 최소의 소비전류를 실현한 MOSFET 내장 강압 DC/DC 컨버터*1)「BD70522GUL」을 개발하였습니다.
「BD70522GUL」은 IoT 분야의 키워드인 「코인 배터리로 10년 구동」을 실현하기 위해 개발한 초저소비전력 전원 IC입니다. 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 집약하여 실현한 Nano Energy 기술을 구사하여, 세계 최소의 소비전류 180nA (n은 10의 마이너스 9승)를 달성하였습니다. 이에 따라, 무부하 시 (어플리케이션 스탠바이 시), 일반품 대비 1.4배의 배터리 구동 시간을 실현※하여, CR2025 등 코인 배터리로 구동하는 전자기기의 장시간 구동에 기여합니다. 또한, 경부하에서 최대 부하까지 폭넓은 범위 (10µA~500mA)에서 전력 변환 효율 90% 이상을 실현하였습니다.
본 제품은 2017년 10월부터 샘플 (샘플 가격 : 300엔 / 개, 세금 불포함) 출하를 개시하였으며, 2018년 3월부터 월 100만개의 생산 체제로 양산을 개시할 예정입니다. 생산 거점은 전공정 로옴 하마마츠 주식회사 (하마마츠), 후공정 로옴 아폴로 주식회사 (유쿠하시)입니다. 아울러, 2018년 1월부터 본 제품 「BD70522GUL」과 본 제품을 탑재한 평가 보드 「BD70522GUL-EVK-101」의 인터넷 판매를 개시하여, chip 1 stop, Corestaff, RS Components에서 구입 가능합니다.
앞으로도 로옴은 아날로그 기술을 구사한 고성능 및 고신뢰성 제품을 개발하여, 사회의 에너지 절약화에 기여해 나갈 것입니다.
＜배경＞
최근, 스마트폰 등의 모바일 기기, 웨어러블 기기 및 IoT 기기 등 배터리로 구동하는 전자기기의 보급이 가속화되고 있습니다. 이러한 기기에 탑재되는 디바이스는 디자인성 향상 및 신기능 탑재용 스페이스 확보를 위해 소형화가 요구되고 있으며, 배터리의 장수명을 위해 극한에 달하는 저소비전력화가 요구되고 있습니다.
로옴은 아날로그 설계 기술 및 파워계 프로세스 등 수직 통합형 생산 체제를 활용하여, 시장 요구에 대응하는 전원 IC를 개발해 왔습니다. 그리고 이러한 기술을 구사하여, 초저소비전류 기술 「Nano Energy」를 탑재한 전원 IC를 개발하였습니다.
＜특징＞
신제품 「BD70522GUL」은 IoT 시장의 키워드인 「코인 배터리로 10년 구동」을 실현하기 위해 개발한 초저소비전력 강압 전원 IC입니다. 하기의 특징을 통해 배터리 및 소형 전지를 탑재하는 기기의 장시간 구동에 기여합니다.
1．Nano Energy 기술로, 세계 최소의 소비전류 180nA 실현
독자적인 신개발 제어 회로 및 전원 IC에 최적인 아날로그 소자 레이아웃, 파워계 프로세스 0.35µm BiCDMOS 등 로옴의 저소비전류용 아날로그 기술을 집약하여 개발한 초저소비전류 기술 「Nano Energy」를 구사하여, 세계 최소 소비전류 180nA를 실현하였습니다.
세계 최소의 초저소비전류를 실현함으로써, 무부하 시 (어플리케이션 스탠바이 시), 일반품에 비해 배터리를 1.4배 더 오래 사용할 수 있습니다. (로옴 조사)

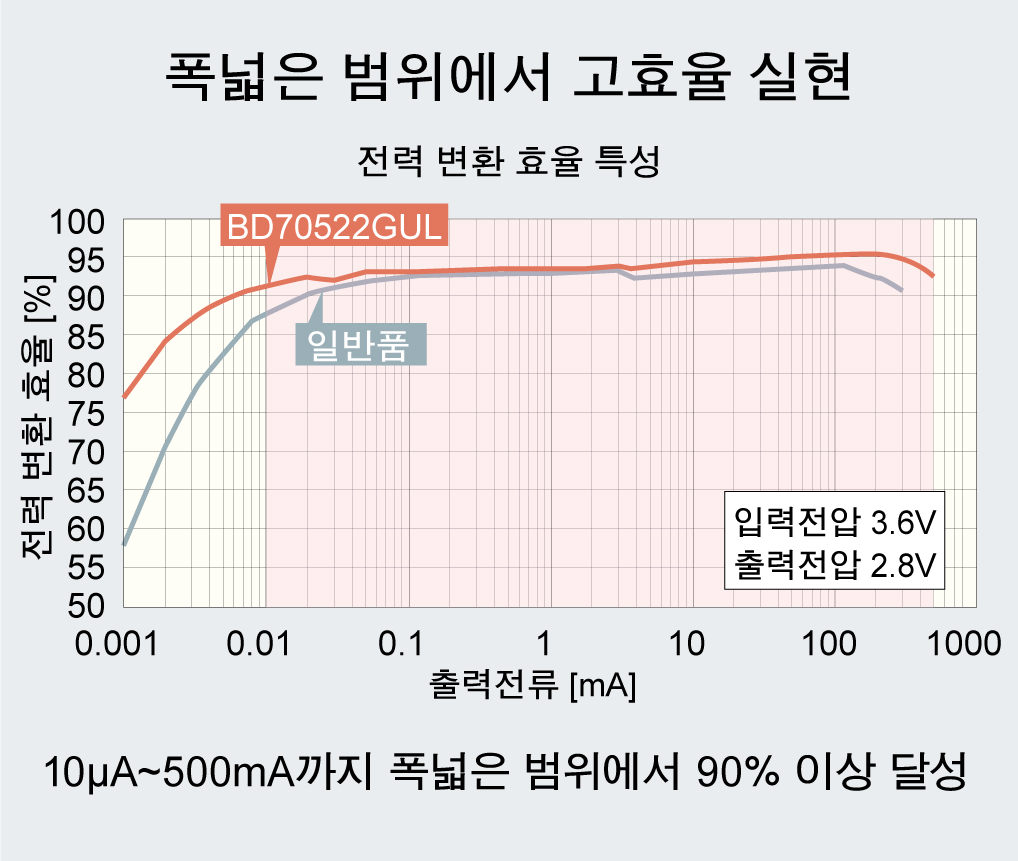

2．폭넓은 부하전류 (출력전류) 범위에서 고효율 실현
저손실 MOSFET를 내장하여, 부하 모드를 부하전류에 따라 자동으로 전환하는 Seamless Switching Mode Control (SSMC) 기능을 탑재함으로써, 소비전류 1µA 미만의 DC/DC 컨버터로 업계 최고의 넓은 범위 (10µA~500mA)에서 전력 변환 효율 90% 이상을 실현하였습니다. 폭넓은 전자기기와 어플리케이션의 다양한 상태에서 변함없이 고효율 전력 변환을 실현하여, 배터리 구동의 장수명화에 기여합니다.
Nano Energy 기술에 대하여
Nano Energy는 로옴의 수직 통합형 생산 체제를 통해, 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 융합함으로써 실현한 초저소비전류 기술입니다. 모바일 기기 및 웨어러블 기기, IoT 기기 등, 배터리 및 소형 전지로 구동하는 전자기기의 장시간 구동에 기여합니다.
＜어플리케이션 예＞
＜사양＞
정밀도
전류
범위
85℃
＜평가 보드 정보＞
판매 개시 시기 2018년 1월부터
온라인 판매처 chip 1 stop, Corestaff, RS Components
평가 보드 품명 BD70522GUL-EVK-101
서포트 페이지 http://www.rohm.co.kr/web/korea/support/nano-energy
