※2026년 6월 18일 로옴 조사
로옴 주식회사 (본사 : 교토)는 차량용 전동 컴프레서 및 HV 히터, 산업기기용 인버터 등에 최적인 650V 내압 제4세대 IGBT※1를 개발하였습니다. 차량용 650V 클래스 제품으로서 업계 최고 수준※의 낮은 도통손실 VCE(sat)＝1.55V를 실현함과 동시에 높은 단락 내량※2을 실현하여 자동차기기 신뢰성 규격 AEC-Q101※3에 준거하는 제품입니다.
본 제품은, 프로세스 및 외부 구조를 포함한 디바이스 구조를 개선함으로써 전류 밀도를 향상시킴과 동시에 도통손실과 스위칭 손실을 저감하였습니다. 또한, 저손실화와 트레이드 오프 관계인 높은 단락 내량 (Tj＝25℃ 시 7μs)을 확보하여, 어플리케이션의 고효율화와 신뢰성 향상에 기여합니다.

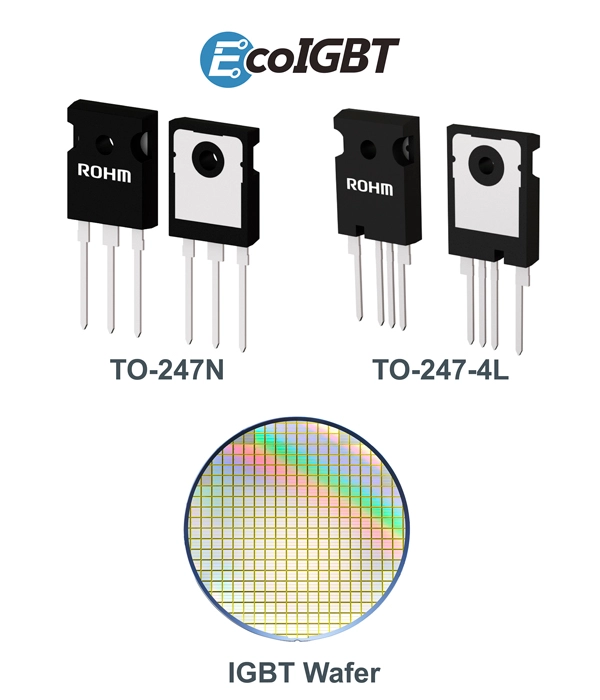

라인업으로는 TO-247N 패키지 「RGAxxTS65HR / RGAxxTS65EHR」 12기종과, 베어칩 「SG83xxWN」 10기종을 전개하였습니다. 또한, TO-247-4L 패키지 「RGAxxTR65HR / RGAxxTR65EHR」 12기종에 대해서도 개발을 추진하고 있습니다.
본 제품은 2026년 5월부터 월 100만개의 생산 체제로 양산을 개시하였습니다 (샘플 가격 1,300엔 / 개, 세금 불포함). TO-247N 패키지 제품은 온라인 판매에도 대응하여, Arrow.com 및 CoreStaff Online 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 각종 디자인 모델 및 회로 설계에 필요한 자료를 구비하여 로옴 공식 Web 사이트에서 제공하고 있습니다.
앞으로도 로옴은 TO-247N 패키지의 기종을 한층 더 확충함과 동시에 TO-263L 패키지 및 상면 방열 (TSC : Top-Side Cooling) 패키지를 채용하여 표면실장이 가능한 소형 IGBT 제품을 개발할 예정입니다. 고성능 IGBT 제품의 라인업 확충을 전개하여, 자동차 및 산업기기 어플리케이션의 고효율 구동과 소형화에 기여해 나갈 것입니다.
＜개발 배경＞
고전압화가 가속화되는 전기자동차의 경우, 메인 인버터 등 대전력을 취급하는 어플리케이션에서 고효율 SiC의 채용이 추진되고 있습니다. 반면에, 차량용 전동 컴프레서나 HV 히터와 같이 전력 용량이 작은 보조기기에서는 스위칭 디바이스로 650V 내압의 IGBT가 널리 채용되고 있습니다. 또한, 산업기기에서도 모터 및 컴프레서 등을 중심으로 실리콘 IGBT가 많이 사용되고 있으며, 앞으로도 수요의 확대가 예상되고 있습니다.
이러한 어플리케이션에서는 에너지 절약화 및 기기의 소형화가 요구됨에 따라, 파워 디바이스에 있어도 신뢰성 향상 및 소형화, 고효율화가 강력하게 요구되고 있습니다. 특히 인버터나 히터 회로에서는 단락 시의 과전류를 검출하여 차단할 때까지의 시간동안 파괴되지 않고 견딜 수 있는 단락 내량의 향상이 반드시 필요합니다.
이러한 상황에서, 로옴은 디바이스 구조를 개선함으로써 고전압에 대응함과 동시에 낮은 손실과 높은 단락 내량을 양립한 제4세대 IGBT를 개발하였습니다.
＜어플리케이션 예＞
◇차량용 전동 컴프레서
◇차량용 HV 히터 (PTC 히터, 쿨런트 히터)
◇산업기기용 인버터
＜서포트 정보＞
로옴의 공식 Web 사이트에서는, 시뮬레이션으로 제품의 전기적 특성을 정확하게 재현하는 SPICE 모델, 전기 회로 시뮬레이션용 PLECS 모델을 비롯하여 각종 회로 설계에 필요한 자료를 다운로드할 수 있습니다.
자세한 사항은 Field Stop Trench IGBT 제품 정보를 확인하여 주십시오.
＜「EcoIGBT™ (에코 아이지비티)」 브랜드＞
EcoIGBT™는 파워 디바이스 분야에 있어서 고내압이 요구되는 어플리케이션에 최적인 IGBT로, 디바이스와 모듈을 총칭하는 로옴의 IGBT 브랜드입니다. 로옴은 웨이퍼 제조에서 제조 프로세스, 패키징, 품질 관리 방법에 이르기까지 파워 디바이스의 진화에 꼭 필요한 기술을 독자적으로 개발하고 있습니다.
・EcoIGBT™는 로옴 주식회사의 상표 또는 등록상표입니다.
＜용어 설명＞
- ※1 : IGBT (Insulated Gate Bipolar Transistor, 절연 게이트 바이폴라 트랜지스터)
- MOSFET의 고속 스위칭 특성과 바이폴라 트랜지스터의 낮은 도통 손실 특성을 겸비한 파워 트랜지스터.
- ※2 : 단락 내량
- 부하 등이 단락 (쇼트)될 때, 파워 디바이스가 파괴되지 않고 견디는 시간.
- ※3 : 자동차기기 신뢰성 규격 「AEC-Q101」
- AEC는 Automotive Electronics Council의 약자로, 자동차 메이커와 미국의 전자 부품 메이커가 제정한 자동차기기용 전자부품의 신뢰성 규격이다. Q101은 디스크리트 반도체 부품 (트랜지스터, 다이오드 등)에 적용되는 규격이다.
업계 최고 수준※의 저손실을 실현한 650V 내압 IGBT 개발
※2026년 6월 18일 로옴 조사
로옴 주식회사 (본사 : 교토)는 차량용 전동 컴프레서 및 HV 히터, 산업기기용 인버터 등에 최적인 650V 내압 제4세대 IGBT※1를 개발하였습니다. 차량용 650V 클래스 제품으로서 업계 최고 수준※의 낮은 도통손실 VCE(sat)＝1.55V를 실현함과 동시에 높은 단락 내량※2을 실현하여 자동차기기 신뢰성 규격 AEC-Q101※3에 준거하는 제품입니다.
본 제품은, 프로세스 및 외부 구조를 포함한 디바이스 구조를 개선함으로써 전류 밀도를 향상시킴과 동시에 도통손실과 스위칭 손실을 저감하였습니다. 또한, 저손실화와 트레이드 오프 관계인 높은 단락 내량 (Tj＝25℃ 시 7μs)을 확보하여, 어플리케이션의 고효율화와 신뢰성 향상에 기여합니다.
라인업으로는 TO-247N 패키지 「RGAxxTS65HR / RGAxxTS65EHR」 12기종과, 베어칩 「SG83xxWN」 10기종을 전개하였습니다. 또한, TO-247-4L 패키지 「RGAxxTR65HR / RGAxxTR65EHR」 12기종에 대해서도 개발을 추진하고 있습니다.
본 제품은 2026년 5월부터 월 100만개의 생산 체제로 양산을 개시하였습니다 (샘플 가격 1,300엔 / 개, 세금 불포함). TO-247N 패키지 제품은 온라인 판매에도 대응하여, Arrow.com 및 CoreStaff Online 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 각종 디자인 모델 및 회로 설계에 필요한 자료를 구비하여 로옴 공식 Web 사이트에서 제공하고 있습니다.
1개부터 구입 가능
앞으로도 로옴은 TO-247N 패키지의 기종을 한층 더 확충함과 동시에 TO-263L 패키지 및 상면 방열 (TSC : Top-Side Cooling) 패키지를 채용하여 표면실장이 가능한 소형 IGBT 제품을 개발할 예정입니다. 고성능 IGBT 제품의 라인업 확충을 전개하여, 자동차 및 산업기기 어플리케이션의 고효율 구동과 소형화에 기여해 나갈 것입니다.
＜개발 배경＞
고전압화가 가속화되는 전기자동차의 경우, 메인 인버터 등 대전력을 취급하는 어플리케이션에서 고효율 SiC의 채용이 추진되고 있습니다. 반면에, 차량용 전동 컴프레서나 HV 히터와 같이 전력 용량이 작은 보조기기에서는 스위칭 디바이스로 650V 내압의 IGBT가 널리 채용되고 있습니다. 또한, 산업기기에서도 모터 및 컴프레서 등을 중심으로 실리콘 IGBT가 많이 사용되고 있으며, 앞으로도 수요의 확대가 예상되고 있습니다.
이러한 어플리케이션에서는 에너지 절약화 및 기기의 소형화가 요구됨에 따라, 파워 디바이스에 있어도 신뢰성 향상 및 소형화, 고효율화가 강력하게 요구되고 있습니다. 특히 인버터나 히터 회로에서는 단락 시의 과전류를 검출하여 차단할 때까지의 시간동안 파괴되지 않고 견딜 수 있는 단락 내량의 향상이 반드시 필요합니다.
이러한 상황에서, 로옴은 디바이스 구조를 개선함으로써 고전압에 대응함과 동시에 낮은 손실과 높은 단락 내량을 양립한 제4세대 IGBT를 개발하였습니다.
＜제품 라인업＞
디스크리트 제품
Sheet
Emitter Voltage
VCES
[V]
Current
IC
(TC=100℃)
[A]
Loss
VCE(sat)
(Typ.)
[V]
Withstand Time
TSC
(Tj=25℃)
[μs]
Recovery
Diode
Temperature
Range
Tj
[℃]
TO-247N
(16.0×21.0×5.0mm)
Sheet
Emitter Voltage
VCES
[V]
Current
IC
(TC=100℃)
[A]
Loss
VCE(sat)
(Typ.)
[V]
Withstand Time
TSC
(Tj=25℃)
[μs]
Recovery
Diode
Temperature
Range
Tj
[℃]
TO-247-4L
(16.0×23.45×5.0mm)
☆ : Under Development
베어칩 제품
Sheet
Emitter Voltage
VCES
[V]
Current
IC
(TC=100℃)
[A]
Loss
VCE(sat)
(Typ.)
[V]
Withstand Time
TSC
(Tj=25℃)
[μs]
[mm]
[mm]
[μm]
＜어플리케이션 예＞
◇차량용 전동 컴프레서
◇차량용 HV 히터 (PTC 히터, 쿨런트 히터)
◇산업기기용 인버터
＜서포트 정보＞
로옴의 공식 Web 사이트에서는, 시뮬레이션으로 제품의 전기적 특성을 정확하게 재현하는 SPICE 모델, 전기 회로 시뮬레이션용 PLECS 모델을 비롯하여 각종 회로 설계에 필요한 자료를 다운로드할 수 있습니다.
자세한 사항은 Field Stop Trench IGBT 제품 정보를 확인하여 주십시오.
＜「EcoIGBT™ (에코 아이지비티)」 브랜드＞
EcoIGBT™는 파워 디바이스 분야에 있어서 고내압이 요구되는 어플리케이션에 최적인 IGBT로, 디바이스와 모듈을 총칭하는 로옴의 IGBT 브랜드입니다. 로옴은 웨이퍼 제조에서 제조 프로세스, 패키징, 품질 관리 방법에 이르기까지 파워 디바이스의 진화에 꼭 필요한 기술을 독자적으로 개발하고 있습니다.
・EcoIGBT™는 로옴 주식회사의 상표 또는 등록상표입니다.
＜용어 설명＞
