PLECS® 모델을 활용한 파워 디바이스 고속 시뮬레이션 툴ROHM PLECS Simulator

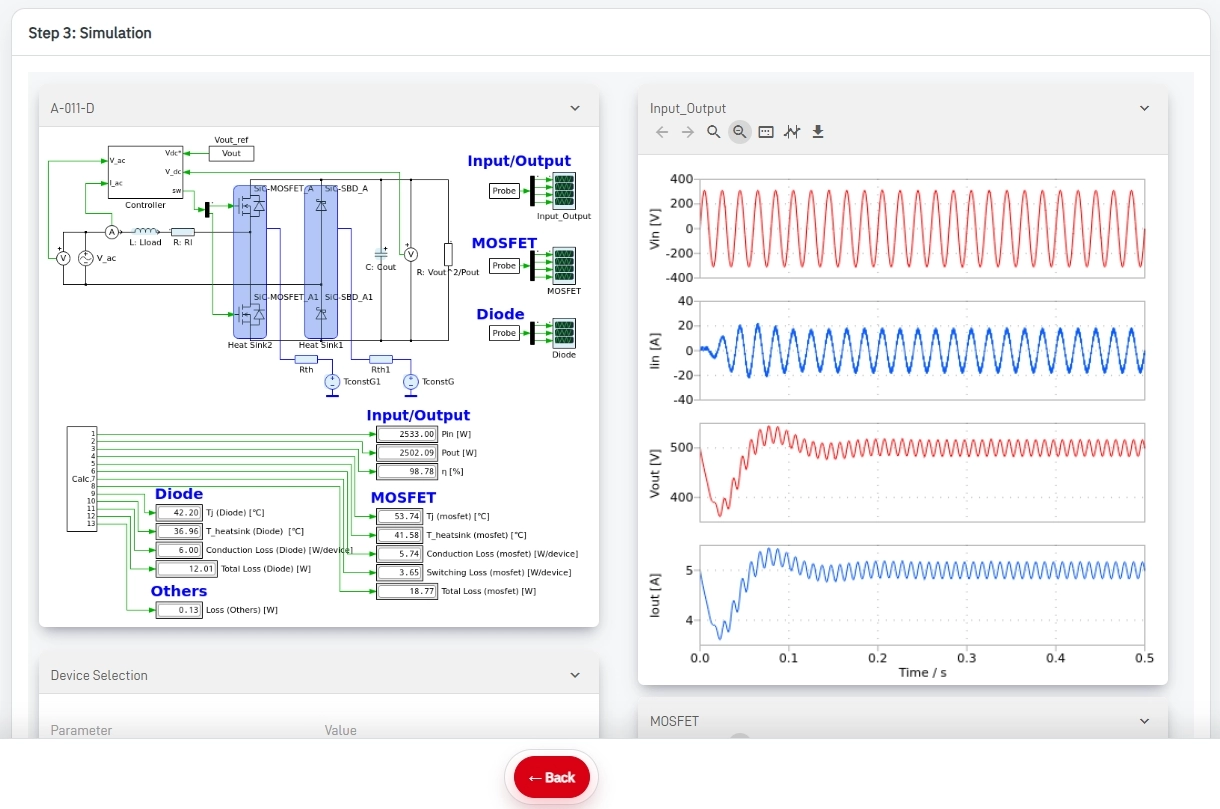

「ROHM PLECS Simulator」는 파워 일렉트로닉스 개발 시의 파워 디바이스 선정을, 직감적인 조작으로 신속하고 간단하게 실행할 수 있는 Web 시뮬레이터입니다. 구비된 회로 토폴로지를 선택하고, 디바이스를 선정하여 손실, 온도, 파형을 바로 확인할 수 있습니다. 사양 구현에 최적인 디바이스 능력 및 히트싱크의 열 특성 등을 검증할 수 있습니다.
설계 초기의 구상 검토에서 디바이스 선정, 동작 비교까지 원활하게 실행할 수 있습니다. 본 툴은 누구나 무료로 이용 가능합니다 (MyROHM 등록 필요).
또한 체험판으로 Totem Pole 회로의 시뮬레이션을 실행할 수 있습니다. 체험판의 경우 별도의 등록 없이 사용 가능합니다.
PLECS®는 Plexim, Inc.의 등록상표입니다.
문서
대응 토폴로지 일람
| Category | No. | Suffix | Circuit Name | |
|---|---|---|---|---|
| PFC | A-002 | D | AC-DC Boost PFC Diode Rectification (Equipped with Discrete) |
|
| PFC | A-010 | DOT | AC-DC Totem-Pole PFC Synchronous Rectification (Equipped with DOT-247 Package) |
|
| PFC | A-011 | D | AC-DC Totem-Pole PFC Diode Rectification (Equipped with Discrete) |
|
| PFC | A-021 | D | AC-DC 3-Phase Vienna PFC (Equipped with Discrete) |
|
| PFC | A-021 | DOT | AC-DC 3-Phase Vienna PFC (Equipped with DOT-247 Package) |
|
| Inverter | B-004 | D | DC-AC single-phase 2-Level Full-Bridge Inverter (Equipped with Discrete) |
|
| Inverter | B-004 | DOT | DC-AC single-phase 2-Level Full-Bridge Inverter (Equipped with DOT-247 Package) |
|
| Inverter | B-009 | D | DC-AC 3-phase 2-Level Motor Driver (Equipped with Discrete) |
|
| Inverter | B-011 | DOT | DC-AC 3-phase 3-Level NPC-Type-T Inverter (Equipped with DOT-247 Package) |
|
| Inverter | B-012 | DOT | DC-AC 3-phase 3-Level NPC-Type-I Inverter (Equipped with DOT-247 Package) |
|
| DC-DC | C-002 | D | DC-DC Boost Converter (Equipped with Discrete) |
|
| DC-DC | C-006 | D | DC-DC Buck Converter (Equipped with Discrete) |
|
| DC-DC | C-010 | D | DC-DC Flyback Converter (Equipped with Discrete) |
|
| DC-DC | C-011 | D | DC-DC Forward Converter (Equipped with Discrete) |
|
| DC-DC | C-014 | D | DC-DC LLC Full-Bridge Converter (Equipped with Discrete) |
|
| DC-DC | C-014 | DOT | DC-DC LLC Full-Bridge Converter (Equipped with DOT-247 Package) |
|
| DC-DC | C-019 | D | DC-DC Phase-Shift Full-Bridge Converter (Equipped with Discrete) |
|
| DC-DC | C-019 | DOT | DC-DC Phase-Shift Full-Bridge Converter (Equipped with DOT-247 Package) |
|
| DC-DC | C-023 | D | DC-DC LLC Half-Bridge Converter (Equipped with Discrete) |
|
| DC-DC | C-023 | DOT | DC-DC LLC Half-Bridge Converter (Equipped with DOT-247 Package) |
|
