단상 AC용 SSCB (Solid State Circuit Breaker / 반도체 차단기)

SSCB (Solid State Circuit Breaker / 반도체 차단기)는 기존의 기계식 차단기의 가동 접점이나 가동 부품을 MOSFET나 SiC와 같은 파워 반도체로 대체한 전류 차단 장치입니다. 최근에는 와이드 밴드갭 반도체의 등장에 따라 고전압 · 대전류에 대한 대응이 가능해지고 있습니다. 또한, 반도체를 사용함으로써 하기와 같은 성능 향상을 기대할 수 있어, 안전성과 신뢰성이 한층 더 높은 전류 차단 장치를 실현할 수 있습니다.
SSCB는 재생 가능 에너지 시스템, 산업용 분전반, 데이터 센터 등 신속하고 안전한 전력 제어가 요구되는 분야에서 활용됩니다.

• 고속 차단 : 기존의 기계식 차단기 (~20ms 차단)에 비해 고속 (μs 단위)으로 회로를 차단할 수 있어 단락 시의 전력 방출을 억제할 수 있다.
• 가동 부품 (기계적 접점) 불필요 : 마모나 고장과 같은 기계적 트러블의 리스크가 적어, 긴 수명과 고신뢰성 차단이 가능하다.
• 아크 방전 미발생 : 접점이 없기 때문에 차단 시 아크 방전이 발생하지 않아, 주변 장치 및 배선의 손상을 방지한다.
• 전기 회로를 활용한 부가 기능 : 통신 기능이나 센싱을 통한 상태 모니터링 기능의 탑재가 용이하여, 한층 더 신뢰성이 높은 시스템 설계가 가능하다.
• 복구 · 유지보수 용이 : MCCB (Molded Case Circuit Breaker)는 수동 복구이지만, SSCB는 통신 기능 경유의 복구가 가능하다.

로옴은 와이드 밴드갭 반도체 제품 (SiC, GaN)을 비롯하여 강화 절연 대응 게이트 드라이버 IC, 고속 전류 모니터링이 가능한 션트 저항, 고효율 전원 IC 등을 제공하여, 신속하고 안전성이 높은 SSCB 장치의 실현에 기여합니다. SSCB는 반도체 스위치부 및 션트 저항부에 있어서 소비전력으로 인한 발열이 과제이지만, 로옴은 기판 등을 포함한 열 설계 서포트 등 토탈 솔루션을 제공할 수 있습니다.

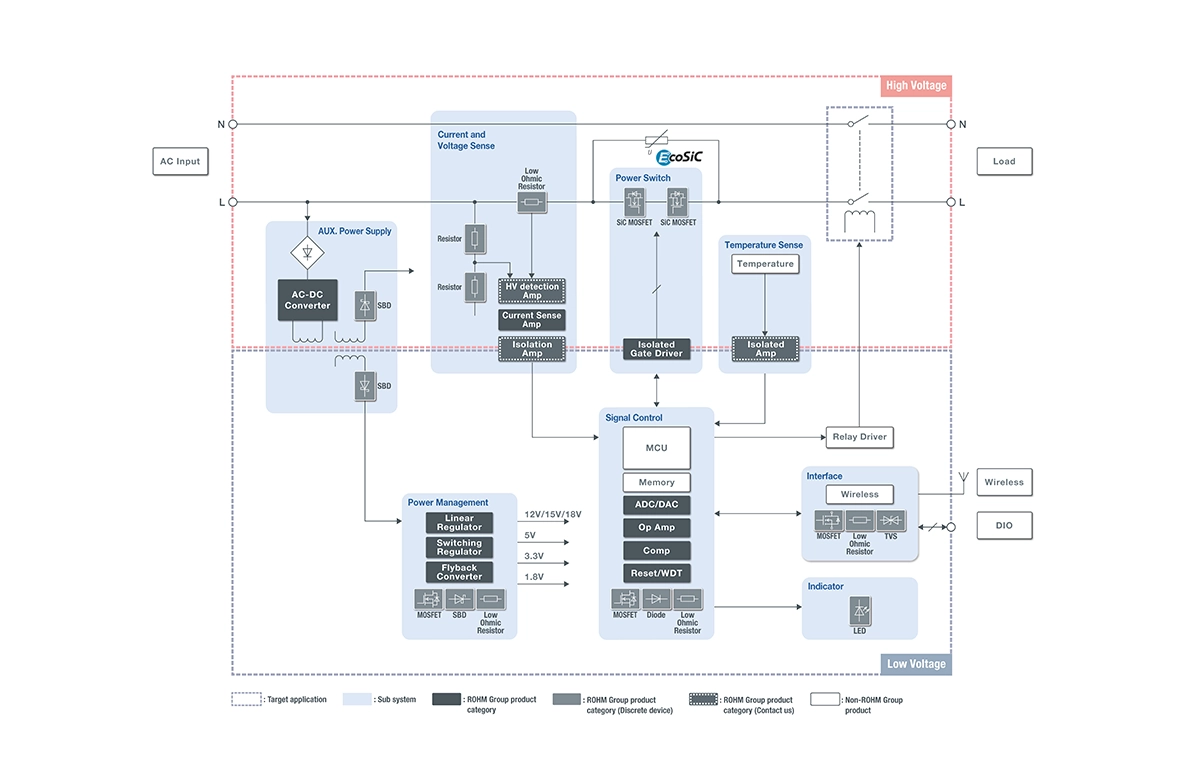

• 블록도
• 토폴로지 셀렉션
• 레퍼런스 디자인
• 디자인 모델
• ROHM Solution Simulator
• 동영상
• 카탈로그
