로옴의 션트 저항기는 장기간에 걸쳐 축적해온 금속 재료의 가공 기술을 통해 스마트폰 등의 모바일 단말기에서 자동차 · 산업기기 등 고신뢰성이 요구되는 어플레케이션까지 대응이 가능한 풍부한 라인업을 구비하고 있습니다. 또한, 저항체에 고기능 특수 합금을 채용함으로써, 우수한 온도 특성을 실현하여 고정밀도 전류 검출이 가능합니다.

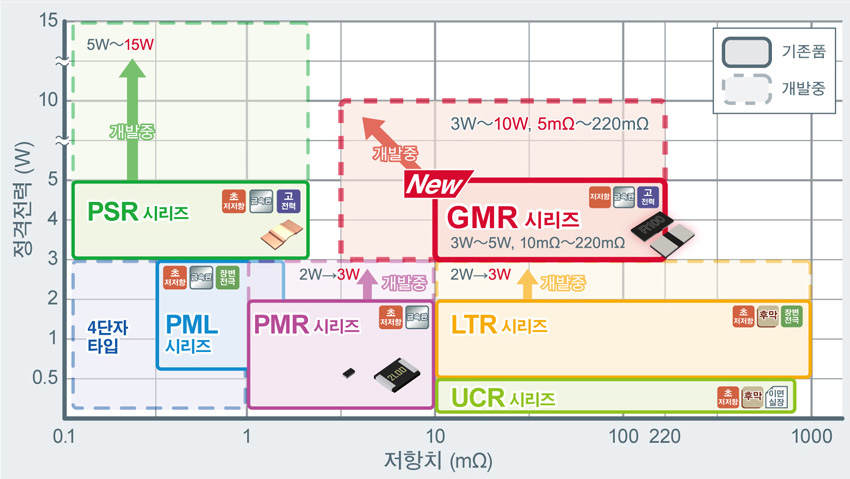

시리즈 일람

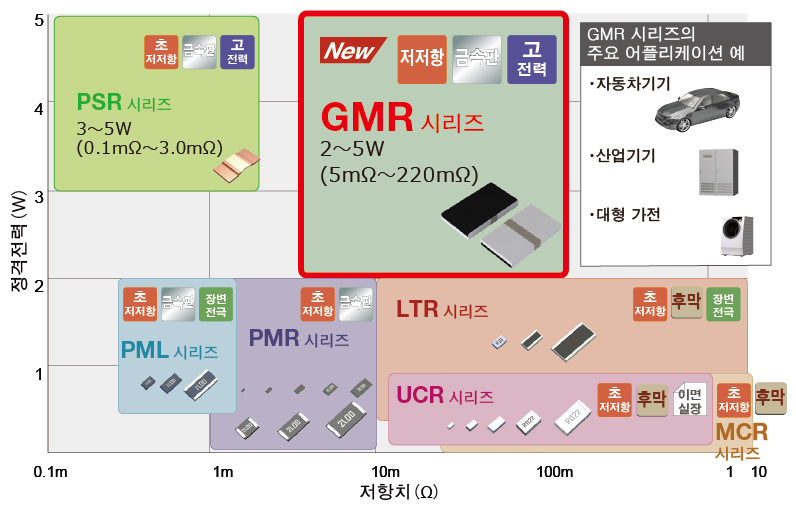

MAP

PSR 시리즈

특징

PSR 시리즈 패키지 이미지

PSR 시리즈는 0.2mΩ의 초저 저항 영역에 대응하는 고전력 타입 션트 저항기입니다. 정밀 용접 기술을 통한 凸타입 형상 채용으로 발열이 저감되어 고전력화를 실현하였습니다. 높은 정밀도가 요구되는 대전류 회로에서의 전류 검출에 최적입니다.

용도

  • 자동차기기 (EPS, 배터리 감시 유닛, HVAC 등)
  • 산업기기 (파워 컨디셔너, 서버 전원, 기지국 전원, ESS)
  • 대형 전자제품 (에어컨, 냉장고)

◆정밀 용접 기술과 고기능 합금으로 고전력화!
정밀 용접 기술과 고기능 합금으로 고전력화!

◆우수한 저항 온도 특성 실현!
優れた抵抗温度特性を実現!

GMR 시리즈

특징

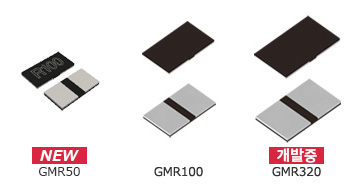

GMR 시리즈 패키지 이미지

GMR 시리즈는 고방열 / 고신뢰성 특징을 지닌 고전력 타입 션트 저항기입니다. 방열 경로의 최적화를 통해 소형과 동시에 고전력 보증을 달성하였습니다.

용도

  • 자동차기기 (엔진 ECU, EFI, 모터 주변 회로)
  • 산업기기 (FA 기기, 모터 주변 회로, 각종 전원)
  • 대형 전자제품 (에어컨, 세탁기, 냉장고)

◆방열 회로 최적화로 우수한 방열성 실현!
표면온도 비교

PMR 시리즈

특징

PMR 시리즈 패키지 이미지

PMR 시리즈는 1mΩ부터 대응하는 초저 저항 션트 저항기입니다. 로옴의 독자적인 트리밍레스 구조 채용으로 열 집중을 억제하여 표면온도 상승을 저감하였습니다. 또한, 트리밍레스 구조이므로, 인덕턴스가 낮아 고정밀도 전류 검출이 가능합니다. 사이즈 라인업을 풍부하게 구비하여 폭넓은 어플리케이션에 대응합니다.

용도

  • 노트북, 포터블 기기
  • 각종 소형~중형 가전 제품
  • 자동차기기 (EPS, 전원, 모터 검출 회로)
  • 산업기기 (인버터, 전동 공구, 기지국)

◆저항체에 특수 합금을 채용하여 안정된 초저 저항 실현!
범용품과 금속판 타입 비교

◆로옴의 독자적인 트리밍레스 구조로 온도 상승 저감!
ROHM 제품과 일반 금속판 제품의 표면온도 상승 비교

PML 시리즈

특징

PML 시리즈 패키지 이미지

PML 시리즈는 대전류 회로에 대응하는 금속판 타입의 초저 저항 칩 저항기입니다. 장변 전극 형상 채용으로 접합 신뢰성 및 방열성을 향상시켜, 대전류 고속 스위칭 회로에 최적입니다.

용도

  • 노트북, DC/DC 컨버터
  • 자동차기기 (카 오디오, ETC 등)

◆장변 전극 구조 채용으로 전극 강도와 방열성 향상!
장변 전극과 단변 전극 비교
