고전력 션트 저항기 / 저저항 금속판 (GMR)
고전력 저저항  GMR 시리즈

고전력 션트 저항기 / 저저항 금속판 (GMR)

  • 금속판 고전력 타입
  • 제품 사이즈 (mm) : 5025 ~ 7142
  • 정격전력 : 4W ~ 10W
  • 저항치 범위 : 5mΩ ~ 220mΩ
  • 새로운 구조 채용으로 고방열, 고신뢰성 실현
  • 특수 합금 채용으로 Low TCR 실현

Parametric Search



Supporting Information



배경

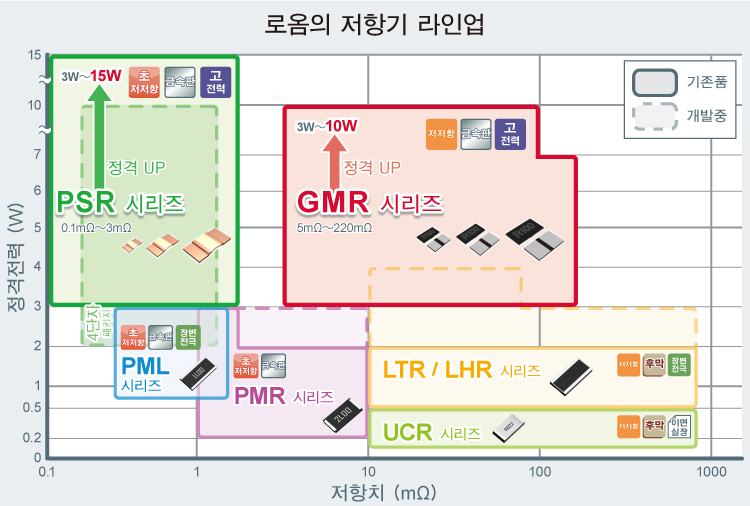

로옴의 저항기 라인업

최근 자동차 및 산업기기 분야에서는 어플리케이션의 고전력화가 가속화되는 한편, 저전력화도 요구되고 있습니다. 이에 따라, 전류를 검출하는 션트 저항기에도 고전력 대응이 요구됨과 동시에, 어플리케이션의 저전력 구동에 필요한 고정밀도의 전류 검출이 요구되고 있습니다. 로옴의 션트 저항기 GMR 시리즈 및 PSR 시리즈는 고전력 환경에서 사용하는 경우에도 고정밀도의 전류 검출이 가능하므로, 자동차 및 산업기기, 민생기기의 하이파워 어플리케이션에 최적입니다.

개요

새롭게 개발한 GMR320은 자동차의 엔진 ECU 및 헤드램프, 산업기기 및 백색가전용 전원이나 모터 등에 최적인 정격전력 10W, 저항치 5mΩ~100mΩ을 라인업으로 구비하였습니다. 로옴의 독자적인 재료와 구조를 통해, 표면 온도 상승을 일반품 대비 23% 억제함으로써, 정격전력 10W 클래스로는 최소 사이즈를 실현함과 동시에 과전류 부하에 대한 높은 내구성을 실현하였습니다. 또한, 저항체 금속에 고기능 합금 재료를 채용함으로써, 저저항 영역에서도 우수한 저항 온도 계수 (TCR)를 달성하여, 고정밀도 및 신뢰성이 높은 전류 검출이 가능합니다.

유통 재고

「GMR320」의 특징

1. 고방열 구조로, 일반품 대비 표면 온도 상승 23% 억제

션트 저항기는 고전력 환경에서 사용하는 경우, 제품의 표면 온도 상승 억제에 대한 과제가 있습니다. 신제품은 재료의 개선과 독자적인 구조를 채용함으로써 방열성을 높여, 표면 온도 상승을 대폭 억제하였습니다. 예를 들어 5mΩ 제품을 7W로 사용할 때, 일반품이 154.3℃에 달하는 반면, 신제품은 117.8℃로 표면 온도 상승을 23% 억제하였습니다.
이러한 우수한 방열성으로, 최대 정격전력 10W 클래스로는 최소 사이즈인 7.1mm×4.2mm를 실현함과 동시에 과전류 부하 시에도 저항치가 변화하지 않고 안정적인 성능을 유지할 수 있습니다.

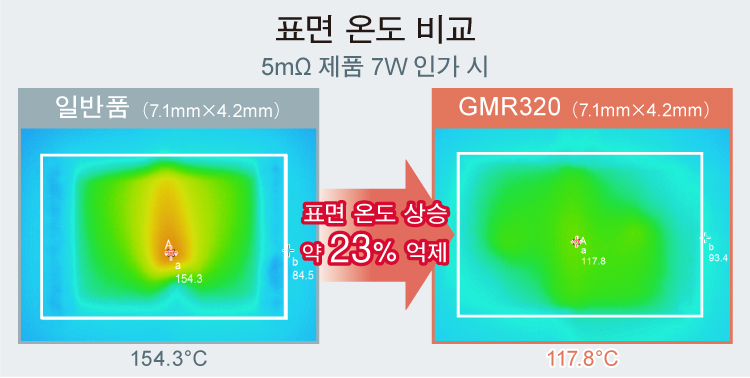

  • 표면 온도 비교
  • 과전류 부하 비교

2. 저저항 영역에서도 우수한 저항 온도 계수 달성

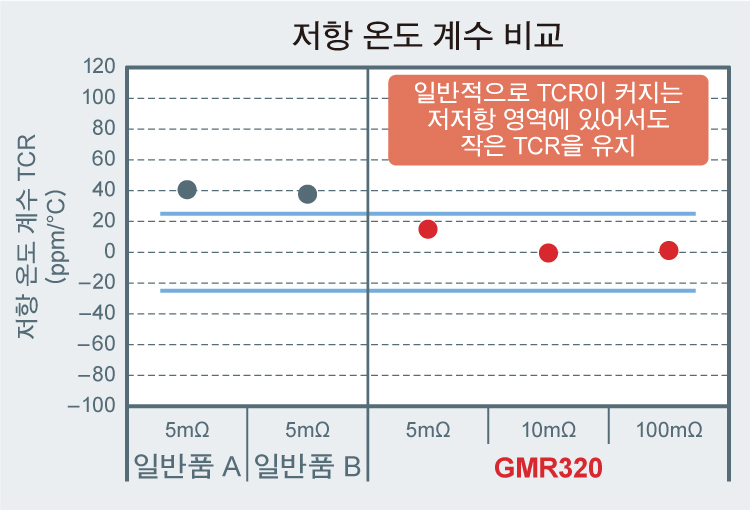

저항 온도 계수 비교

일반적으로, 저항치가 낮아질수록 저항 온도 계수 (TCR)는 커지지만, 신제품은 저항체 금속에 고기능 합금 재료를 채용함으로써, 저저항 영역에서도 ±25ppm/℃ 이하라는 우수한 저항 온도 계수 (TCR)를 달성하였습니다. 저저항 영역에서도 일반품에 비해 열로 인한 저항치 변화를 1/2 정도로 저감하여, 고정밀도 전류 검출이 가능하므로 어플리케이션의 신뢰성 향상에 기여합니다.

어플리케이션 예

・자동차기기 (엔진 ECU, 헤드램프)
・산업기기 (FA 기기, 모터 주변 회로, 각종 전원)
・백색가전 (에어컨, 세탁기, 냉장고, 청소기)
