신제품 BD9P 시리즈

「BD9P 시리즈」는 최대 40V의 입력전압에서 0.8V~8.5V의 안정된 DC 전압을 출력하는 고효율 · 고속 응답 동작의 스위칭 레귤레이터입니다. 배터리로부터 공급되는 전압의 변동 시에도 안정적인 출력이 가능합니다. 입력전압 변동 시의 출력 오버슈트를 일반품 대비 1/10 이하로 억제함으로써, 기존에는 오버슈트 대책으로 사용했던 추가 콘덴서의 용량을 줄일 수 있습니다.

「BD9P 시리즈」는 새로운 제어 방식을 채용함으로써, 회로 소비전류를 기존 대비 1/3로 삭감하여, 경부하에서 고부하까지 업계 최고 수준의 고효율을 실현하였습니다. 일반적으로 트레이드 오프 관계인 고속 응답과 고효율을 동시에 실현하여, 고부하 시의 변환 효율 92％ (출력전류 1A 시)를 달성하였으며, 경부하 시 (1mA 시)에 있어서도 85％의 높은 변환 효율을 달성하였습니다. 「BD9P 시리즈」는 고효율 설계를 통해, 주행 시뿐만 아니라 엔진 정지 시의 저소비전력화에도 기여합니다.

또한, 「BD9P 시리즈」와, 후단에 접속되는 세컨더리 전원 IC 「BD9S 시리즈」를 조합하여 사용하면, 한층 더 고효율 & 고속 응답의 전원 회로를 구성할 수 있습니다. 이러한 제품 조합은 로옴이 제안하는 레퍼런스 디자인으로서 홈페이지에도 공개하고 있습니다. 솔루션 보드 및 각종 설계 서포트 툴, 그리고 무상 Web 시뮬레이션 툴인 「ROHM Solution Simulator」를 활용함으로써 실제 사용 조건에 가까운 시뮬레이션이 가능하여, 어플리케이션 설계 시의 부하를 대폭 저감할 수 있습니다.

특징

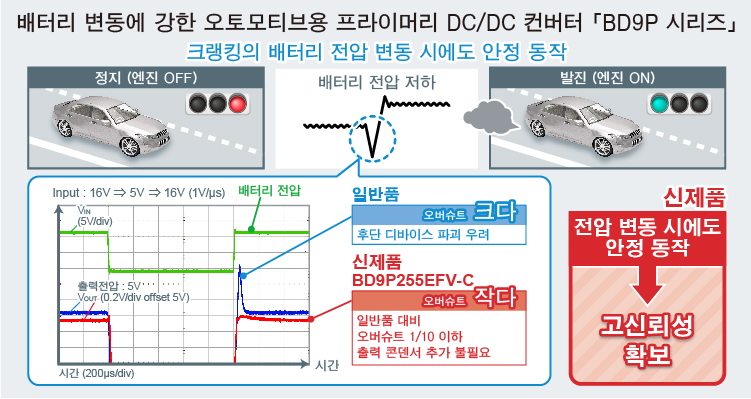

1. 배터리 전압 변동 시에도 오버슈트 없이 안정 동작 가능

크랭킹 등에서 발생하는 돌발적인 배터리 전압 변동 시에는, 공급 전압이 출력 설정 전압보다 낮아지는 극단적인 상황이 발생하는 경우가 있습니다. 이러한 경우, 전압이 정상치로 복귀할 때 출력전압에 발생하는 오버슈트가 설계의 과제입니다.
「BD9P 시리즈」는 이러한 출력전압의 오버슈트를 일반품의 1/10 이하로 억제하여, 안정적인 기기 동작이 가능합니다. 일반품의 경우 오버슈트 대책으로서 필요했던 추가 콘덴서 용량을 줄일 수 있습니다.

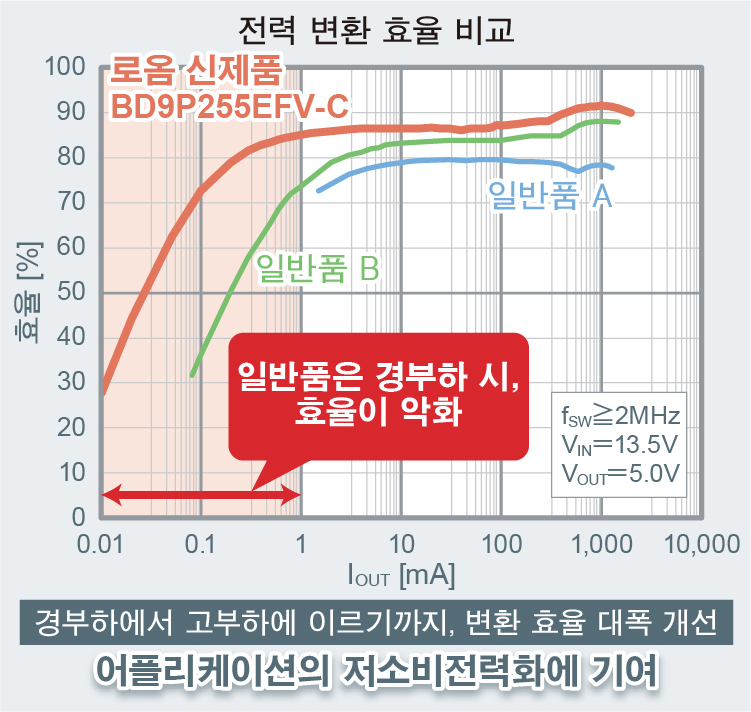

2. 폭넓은 부하 전류에서 고효율을 실현하여, 어플리케이션의 저소비전력화에 기여

「BD9P 시리즈」는 일반적으로 트레이드 오프 관계인 고속 응답과 고효율을 동시에 실현하였습니다.
기존 기술을 탑재한 전원 IC의 경우, 고속 응답성을 확보하기 위해 큰 구동 전류가 필요하므로, 경부하 시에는 고속 응답과 고효율을 동시에 실현하기 어려웠습니다.
반면에 「BD9P 시리즈」는 새로운 제어 방식을 채용하여, 일반품보다 낮은 구동 전류로 충분한 고속 응답이 가능합니다. 이에 따라, 고부하 시의 전력 변환 효율 92% (출력전류 1A 시)를 달성하였으며, 경부하 시의 전력 변환 효율에 있어서도 85% (1mA 시)를 달성하였습니다. 경부하에서 고부하까지 업계 최고 수준의 고효율을 실현하여, 엔진 정지 시와 주행 시 모두 어플리케이션의 저소비전력화에 기여합니다.

3. Nano Pulse Control^TM로 높은 강압비와 안정 동작 실현

「BD9P 시리즈」는 로옴의 독자적인 초고속 펄스 제어 기술 「Nano Pulse Control^TM」을 탑재함으로써, AM 라디오 대역 (1.84MHz Max.)에 영향을 미치지 않는 2.2MHz 동작을 실행함과 동시에, 최대 40V의 고전압 입력에 대해 후단 디바이스가 구동하는 3.3V~5.0V 클래스의 안정 출력을 실현합니다. 또한, 내부 클록 발생기에 스펙트럼 확산 기능을 내장하여, 발생하는 노이즈의 피크를 저감할 수 있으므로 방사 노이즈에 대한 요구 레벨이 높은 오토모티브 어플리케이션에 최적입니다.

4. 세트의 개발 공수 삭감에 크게 기여하는 툴 제공

로옴이 공개하는 레퍼런스 디자인 및 「ROHM Solution Simulator」는 회로 설계, 기판 설계, 노이즈 설계, 열 설계, 시뮬레이션의 각 설계 단계에서 세트의 개발 공수 삭감에 크게 기여합니다. 로옴은 신제품 「BD9P 시리즈」를 포함하는 레퍼런스 디자인을 홈페이지에 공개하고 있습니다.

● 레퍼런스 디자인

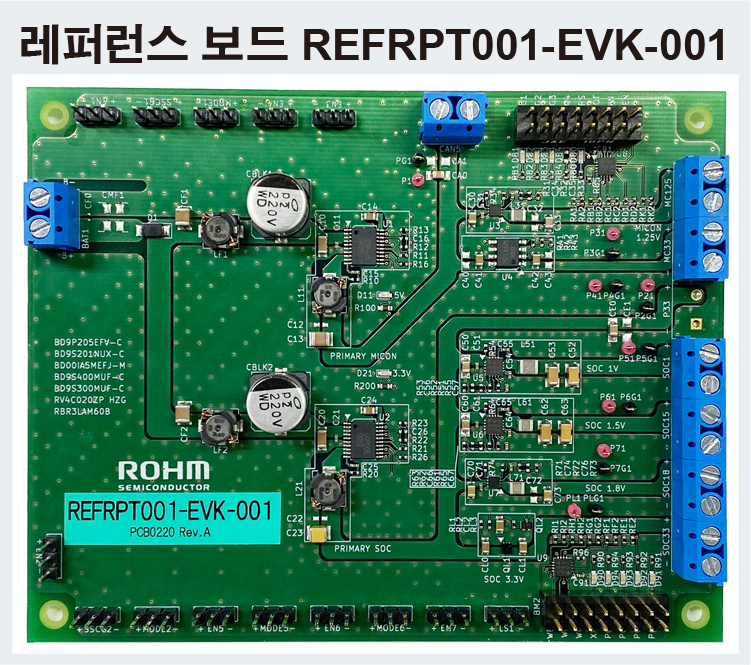

「BD9P 시리즈」를 프라이머리 전원으로, 「BD9S 시리즈」 등을 세컨더리 전원으로 채용한 레퍼런스 보드입니다. 회로 구성은 ADAS · 인포테인먼트 기능에 필요한 전원 계통을 커버하고 있습니다. 입수 가능한 레퍼런스 보드 「REFRPT001-EVK-001」의 기판 설계는, 표준적인 전기적 특성의 측정과 더불어, EMC 테스트 · 열 설계도 실시하여 평가 리포트를 통해 특성을 확인할 수 있습니다. 또한, 설계 데이터 및 탑재 제품의 시뮬레이션 모델, PCB CAD용 Symbol 등 각종 설계 서포트 툴도 공개하고 있습니다. 고객의 설계 검토 및 실장에 활용 가능합니다.

레퍼런스 디자인 페이지로 이동

공개 설계 서포트 툴

• 설계 데이터 (회로도, BOM, PCB 데이터 등)
• 시뮬레이션 모델 (SPICE 모델, 열 시뮬레이션용 모델)
• PCB 라이브러리 (CAD 툴용 Symbol, Footprint 등)

어플리케이션 예

◇ADAS의 센서, 카메라, 레이더
◇카 인포테인먼트, 클러스터, BCM (Body Control Module)

등, 자동차에서 소형화, 고효율화, 고신뢰성이 요구되는 어플리케이션

라인업

프라이머리 스위칭 레귤레이터 BD9P 시리즈

세컨더리 스위칭 레귤레이터 BD9S 시리즈

디자인 모델

프라이머리 스위칭 레귤레이터 BD9P 시리즈

세컨더리 스위칭 레귤레이터 BD9S 시리즈
