맥파란 심장의 혈액 순환에 따라 발생하는 혈관의 용적 변화를 뜻합니다. 녹색 LED와 광학 센서를 통해 용적 변화를 측정함으로써 맥파를 검출합니다. 센서부에 맥파 검출에 최적인 광학 필터를 탑재함으로써 적외광 · 적색광 등 외란광의 영향을 대폭 저감하였습니다. 실외에서도 고품질 맥파 신호를 얻을 수 있습니다.
또한, 로옴이 장기간에 걸쳐 축적해온 광학 센서 기술을 구사함으로써 센서부의 감도를 대폭 향상시킵니다. LED의 휘도를 낮추어도 맥파 신호를 검출할 수 있으므로 LED 구동 전류를 삭감하여 저소비전력화도 실현하였습니다. 또한, BH1792GLC는 HOST (마이컴) 측의 소비전력을 삭감하기 위한 FIFO (First in First Out) 기능도 탑재하여, 맥파 센서와 마이컴의 저소비전력화로 어플리케이션의 장시간 구동에 한층 더 기여합니다.
BH1792GLC는 저소비전력과 더불어 1024Hz의 고속 샘플링을 실현하였습니다. 고속 샘플링을 필요로 하는 스트레스 측정 및 혈관 연령 측정 등, 바이탈 센싱을 서포트합니다.

라인업

품명 맥박수 측정 시
소비전류
(including LED current)
샘플링
주파수
탑재 제품
BH1792GLC-EVK-001 0.44mA 32 / 64 / 128 / 256 / 1024Hz BH1792GLC
BH1790GLC-EVK-001 0.76mA 32 / 64Hz BH1790GLC

온라인 판매

맥파 센서 모듈HTML

핀 아웃 / 쉴드 정보

회로도

회로도

기판 레이아웃

기판 레이아웃

하드웨어 설정

하드웨어 설정

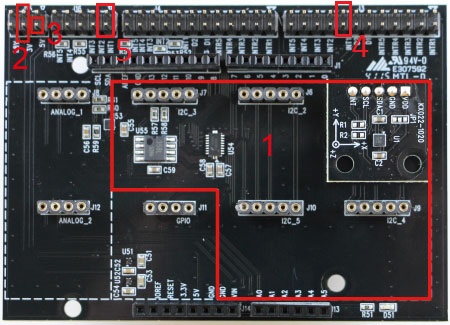

  1. I2C 부분에 보드 삽입
  2. 전원전압 설정 (3.0V)
  3. VLED 전원을 5.0V에 접속
  4. 인터럽트 설정을 INT1로 설정
  5. Pull-up 설정을 INT1로 설정
