전류 검출용 칩 저항기 (션트 저항기)

로옴의 션트 저항기 (Shunt Resistor)는 장기간 축적해온 금속 재료의 가공 기술을 통해, 스마트폰 등의 모바일 단말기에서 자동차 · 산업기기 등 고신뢰성이 요구되는 어플리케이션까지 폭넓게 대응 가능한 풍부한 라인업을 구비하고 있습니다. 또한, 저항체에 고기능 특수 합금을 채용함으로써 우수한 온도 특성을 실현하여 고정밀도 전류 검출이 가능합니다.

Videos & Catalogs


Loading...

Parametric Search


X X

      Loading
      Loading
      Loading

      Supporting Information

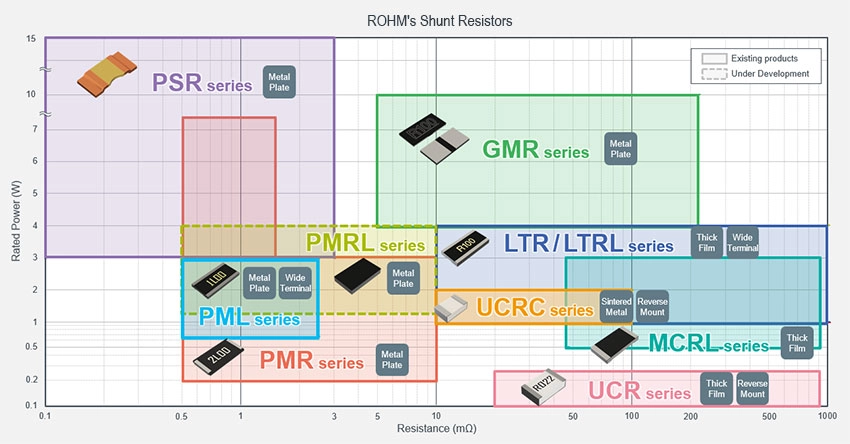

      시리즈 일람

      로옴의 션트 저항기

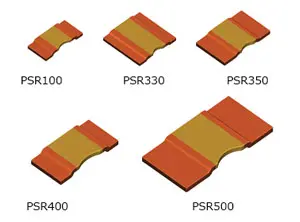

      고전력 · 초저 저항 : PSR 시리즈 (정격전력 : 3W~15W, 저항치 : 0.1mΩ~3mΩ)

      특징

      PSR 시리즈는 0.1mΩ의 초저 저항 영역에 대응하는 고전력 타입 션트 저항기입니다.
      정밀 용접 기술에 의한 凸타입 형상 채용으로 발열이 저감되어 고전력화를 실현하였습니다.
      높은 정밀도가 요구되는 대전류 회로에서의 전류 검출에 최적입니다.

      어플리케이션 예

      자동차기기 (EPS, 배터리 감시 유닛, HVAC 등)
      산업기기 (파워 컨디셔너, 서버 전원, 기지국 전원, ESS)
      대형 민생기기 (에어컨, 냉장고)

      PSR 시리즈 제품 검색 페이지로 이동

      고전력 · 초저 저항 : PSR 시리즈

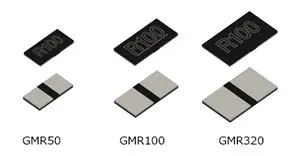

      고전력 · 저저항 : GMR 시리즈 (정격전력 : 4W~10W, 저항치 : 5mΩ~220mΩ)

      특징

      GMR 시리즈는 고방열 / 고신뢰성을 특징으로 하는 고전력 타입 션트 저항기입니다.
      방열 경로의 최적화를 통해 소형과 동시에 고전력 보증을 달성하였습니다.

      어플리케이션 예

      자동차기기 (엔진 ECU, EFI, 모터 주변 회로)
      산업기기 (FA 기기, 모터 주변 회로, 각종 전원)
      대형 민생기기 (에어컨, 세탁기, 냉장고)

      GMR 시리즈 제품 검색 페이지로 이동

      고전력 · 저저항 : GMR 시리즈

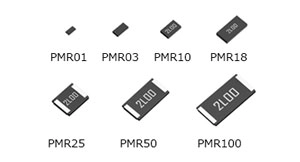

      초저 저항 : PMR 시리즈 (정격전력 : 0.2W~8W, 저항치 : 0.5mΩ~10mΩ)

      특징

      PMR 시리즈는 1mΩ부터 대응하는 초저 저항 션트 저항기입니다.
      로옴의 독자적인 트리밍리스 구조 채용으로 열 집중을 억제하여 표면 온도 상승을 저감하였습니다.
      또한, 트리밍리스 구조이므로, 인덕턴스가 낮아 고정밀도 전류 검출이 가능합니다.
      사이즈 라인업을 풍부하게 구비하여 폭넓은 어플리케이션에 대응 가능합니다.
      또한, 0.5mΩ의 초저 저항을 실현한 고전력 타입도 구비하고 있습니다.

      어플리케이션 예

      노트북, 포터블 기기
      각종 소형~중형 가전제품
      자동차기기 (EPS, 전원, 모터 검출 회로)
      산업기기 (인버터, 전동공구, 기지국)

      PMR 시리즈 제품 검색 페이지로 이동

      초저 저항 : PMR 시리즈

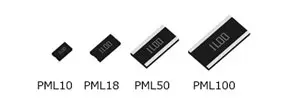

      초저 저항 · 장변 전극품 : PML 시리즈 (정격전력 : 0.66W~3W, 저항치 : 0.5mΩ~2.5mΩ)

      특징

      PML 시리즈는 대전류 회로에 대응하는 금속판 타입의 초저 저항 칩 저항기입니다.
      장변 전극 형상 채용으로, 접합 신뢰성 및 방열성을 향상시켜, 대전류 고속 스위칭 회로에 최적입니다.

      어플리케이션 예

      노트북, DC-DC 컨버터
      자동차기기 (카 오디오, ETC 등)

      PML 시리즈 제품 검색 페이지로 이동

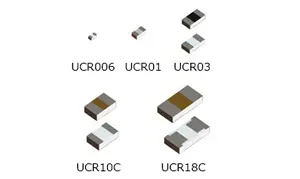

      저저항 · 이면 실장 : UCR / UCRC 시리즈 (정격전력 : 0.1W~2W, 저항치 : 10mΩ~910mΩ)

      특징

      UCR / UCRC 시리즈는 실장 시의 저항치 변동 (저항치 편차)을 억제하는 이면 실장 구조를 채용한 저저항 칩 저항기입니다.
      또한, UCRC 시리즈는 금속 저항체를 소결 방식으로 형성한 제품입니다. 소형 고전력 · 낮은 TCR (저항 온도 계수)을 실현하여 한사이즈 소형으로 대체할 수 있습니다.

      어플리케이션 예

      자동차기기 (메인 인버터, BMS, DC-DC 컨버터)
      산업기기 (V2H, 모터 검출 회로, 각종 전원)
      민생기기 (노트북, HDD, 휴대전화)

      UCR / UCRC 시리즈 제품 검색 페이지로 이동

      저저항 · 이면 실장 : UCR / UCRC 시리즈

      저저항 · 장변 전극품 : LTR / LTRL 시리즈 (정격전력 : 1W~4W, 저항치 : 10mΩ~1000mΩ)

      특징

      LTR / LTRL 시리즈는 10mΩ부터 대응하는 후막 타입 저저항 칩 저항기입니다.
      장변 전극 형상을 채용하여, 접합 신뢰성 및 방열성이 향상되었습니다.
      또한, 큰 정격전력을 실현하여, 한사이즈 소형 제품으로 대체하여 사용할 수 있습니다.

      어플리케이션 예

      자동차기기 (LED 헤드램프, 모터 주변 회로, 각종 전원)
      산업기기 (통신 기지국, FA 기기, 모터 주변 회로, 각종 전원)
      민생기기 (에어컨, 세탁기, 냉장고)

      LTR / LTRL 시리즈 제품 검색 페이지로 이동

      저저항 · 장변 전극품 : LTR / LTRL 시리즈
