극소 용량 콘덴서에서도 안정 동작!
500mA 대응 LDO 레귤레이터로, 대전류 설계의 자유도 확대

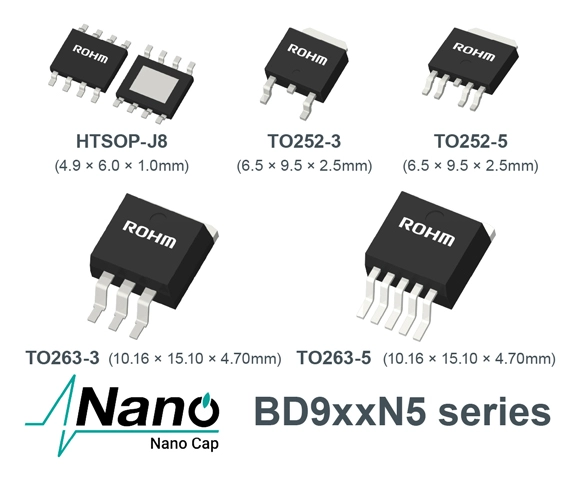

BD9xxN5 series

로옴 주식회사 (본사 : 교토)는 자동차기기, 산업기기, 통신 인프라 등에 사용되는 12V / 24V 계통 프라이머리※1 전원용으로, 압도적인 안정 제어 기술 「Nano Cap™ (나노 캡)」을 탑재한 출력전류 500mA의 LDO 레귤레이터※2 IC 「BD9xxN5 시리즈」 총 18개 제품을 개발하였습니다.
본 제품은 호평을 받고 있는 「BD9xxN1 시리즈」 (출력전류 150mA)의 전류 확장 모델로서, 출력전류를 기존의 3배 이상에 해당되는 500mA로 확대하여 한층 더 대전류를 필요로 하는 어플리케이션으로 적용 범위를 확대하였습니다. 또한, 「Nano Cap™」 기술 채용을 통해, 불과 470nF (Typ.)의 출력 콘덴서에서도 출력전압 변동을 약 250mV (부하 전류 변동 1mA ⇔ 500mA/1µs 시)로 억제하는 안정 동작을 실증하였습니다. 일반적인 수 µF의 소형 MLCC (다층 세라믹 콘덴서)나 대용량 전해 콘덴서뿐만 아니라, 안정성의 확보가 어려웠던 1µF 이하 용량의 0603M 사이즈 (0.6×0.3mm)와 같은 극소 MLCC에도 대응 가능합니다. 이에 따라, 회로 및 기판의 소형화뿐만 아니라 부품 선정의 자유도 향상에도 기여합니다.
본 제품은 2025년 10월부터 월 30만개의 생산 체제로 양산을 개시하였습니다 (샘플 가격 300엔 / 개, 세금 불포함). 온라인 판매에도 대응하여 Chip 1 Stop, CoreStaff Online, DigiKey, Mouser 등 온라인 부품 유통 사이트에서 구입 가능합니다. 또한, 검증용 시뮬레이션 모델로서 고정밀 SPICE 모델 「ROHM Real Model※3」을 완비하여, 로옴 공식 Web에서 제공하고 있습니다.
SPICE 모델 : BD900N5xxx-C / BD933N5xxxx-C / BD950N5xxxx-C
앞으로도 로옴은 Nano Cap™ 기술을 탑재한 LDO 시리즈를 한층 더 확충하여, 전자기기의 고성능화, 소형화, 고신뢰화에 기여해 나갈 것입니다.

1개부터 구입 가능

＜개발 배경＞

최근, 전자기기의 소형 · 고밀도화가 가속화됨에 따라 전원 회로에는 스페이스 절약화와 높은 설계 자유도를 실현하기 위해 소용량 콘덴서에서도 안정적으로 동작 가능한 전원 IC가 요구되고 있습니다. 그러나, 1µF 이하의 출력 콘덴서로 안정 동작을 실현하는 것은 기술적으로 어렵다는 과제가 있었습니다.
로옴은 이러한 과제에 대응하여, 2022년에 압도적인 안정 제어 기술 「Nano Cap™」을 탑재한 LDO 레귤레이터 「BD9xxN1 시리즈 (출력전류 150mA)」를 개발하였습니다. 불과 100nF의 출력 콘덴서로 안정적인 동작을 가능하게 하는 성능에서 높은 평가를 받아, 많은 채용 실적을 획득하였습니다. 이번에 새롭게 개발한 「BD9xxN5 시리즈」는 한층 더 큰 전류가 요구되는 어플리케이션에 대응하여, 전원 설계 시 출력 콘덴서에 관한 과제의 해결에 기여합니다.

Part Number※1 Data
Sheet		 Input
Voltage
[V]		 Output
Voltage
[V]		 Output Voltage
Accuracy
[%]		 Output
Current
(Max.)
[mA]		 Output Capacitance
(Min.)※2
[nF]		 Quiescent
Current
(Typ.)
[μA]		 Shutdown
Switch		 Operating Temperature
Range
Tj [°C]		 Package
[mm]		 AEC-Q100
qualified
New BD9xxN5EFJ-C PDF 3
to
42		 3.3/
5.0/
Adjustable
(1 to 18)		 ±2 500 230 25 No -40
to
+150		 HTSOP-J8
(4.9×6.0×1.0)		 YES
New BD9xxN5WEFJ-C YES
New BD9xxN5FP-C No TO252-3/
TO252-5
(6.5×9.5×2.5)
New BD9xxN5WFP-C YES
New BD9xxN5FP2-C No TO263-3/
TO263-5
(10.16×15.10×4.70)
New BD9xxN5WFP2-C YES

※1 : 'xx' in the part number determined by the output voltage (e.g. 3.3V=BD933N5-, 5.0V=BD950N5-, Adjustable=BD900N5-)
※2 : Set capacitor value which do not fall below the minimum value. This value needs to consider the temperature characteristics and DC devicecharacteristics.

＜어플리케이션 예＞

자동차기기

  • ● 연료 분사 장치 (FI) 및 타이어 공기압 모니터링 시스템 (TPMS) 등 파워 트레인 계통의 전원
  • ● 바디 컨트롤 모듈 (BCM) 등 바디 계통의 전원
  • ● 클러스터 및 헤드업 디스플레이 (HUD) 등 인포테인먼트 계통의 전원 등

산업기기

  • ● 프로그래머블 로직 컨트롤러 (PLC) 및 원격 단말 장치 (RTU), 산업 게이트웨이 등 컨트롤러용 전원
  • ● 온도 및 압력, 유량 등의 아날로그 부하 및 센서용 고정밀도 LDO
  • ● 빌딩 자동화 및 방재 시스템, 출입 제어 시스템 등 모니터링 제어반용 전원
  • ● 휴먼 머신 인터페이스 (HMI) 및 패널 기기의 스탠바이 전원 등

민생기기

  • ● 냉장고 및 식기세척기, 에어컨 등의 제어 기판용 전원
  • ● 온도 조절기 (서모스탯) 및 도어벨 등 주택 설비용 전원
  • ● 주택용 보안 시스템 및 네트워크 기기 등 상시 통전용 전원 등

＜Nano Cap™ (나노 캡)＞

Nano Cap™ Logo

Nano Cap™은 로옴의 수직 통합형 생산 체제를 통해 「회로 설계」「레이아웃」「프로세스」의 3가지 첨단 아날로그 기술을 집약하여 실현한 압도적인 안정 제어 기술입니다. 안정 제어를 통해 아날로그 회로의 콘덴서에 관한 안정 동작 과제를 불식시킴으로써, 자동차 및 산업기기, 민생기기 등 폭넓은 어플리케이션의 설계 공수 삭감에 기여합니다.

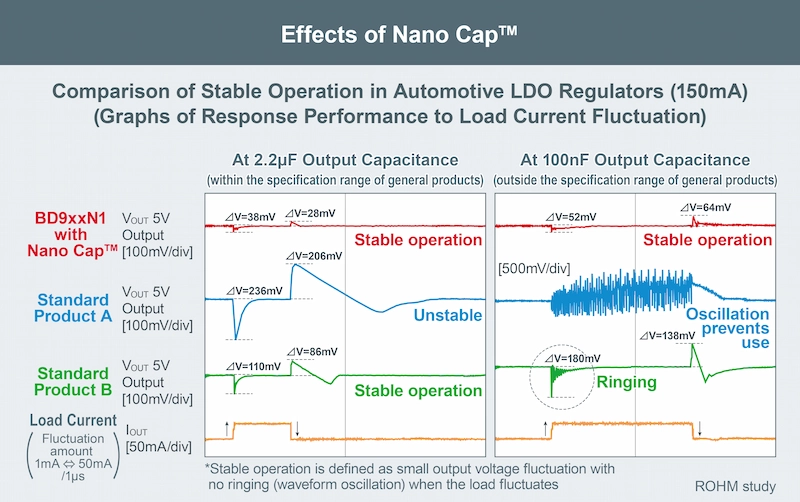

Nano Cap™ 기술의 효과

● 특설 페이지 : 저전력 · 소형화를 추구하는 로옴의 혁신적인 「Nano」 전원 기술
● 로옴의 제조 스토리 : 「Nano 전원 기술」
● 동영상 : 압도적인 안정 제어 기술 Nano Cap™

Nano Cap™은 로옴 주식회사의 상표 또는 등록상표입니다.

＜용어 설명＞

※1 : 프라이머리
전원 IC에는 배터리 등의 전력원을 기준으로 1단계 변환을 담당하는 것을 프라이머리 (Primary)라고 한다. 다음으로 2단계 변환을 담당하는 것을 세컨더리 (Secondary)라고 한다.
※2 : LDO 레귤레이터 (Low Drop Out 레귤레이터 / 저포화 레귤레이터)
전원 IC의 일종으로 직류 (DC)에서 직류로 전압을 변환한다. 입력과 출력의 전압차가 작아, 리니어 레귤레이터 (입출력전압이 선형 동작)에 해당된다. DC-DC 컨버터 IC (스위칭 레귤레이터)에 비해 회로 구성이 간단하고 노이즈가 적다는 특징이 있다.
※3 : ROHM Real Model
로옴의 독자적인 모델 기반 기술을 구사하여 IC 실물의 전기적 특성과 온도 특성을 정밀하게 재현함으로써, IC 실물과 시뮬레이션 값을 완전하게 일치시킬 수 있는 고정밀 SPICE 모델이다. 확실한 검증을 통해, 실제 기기의 프로토타입 제작 후 재작업을 방지할 수 있어 효율적인 어플리케이션 개발에 기여한다.
