Low VF 및 Low IR 보호용 쇼트키 배리어 다이오드 개발

2025년 9월 18일

＜개요＞

로옴 주식회사 (본사 : 교토)는 Low V_F (순방향 전압)와 Low I_R (역방향 전류)의 트레이드 오프 항목을 동시에 실현한 혁신적인 보호용 쇼트키 배리어 다이오드 「RBE01VYM6AFH」를 개발하였습니다. ADAS 카메라를 비롯하여 고화소화가 가속화되는 각종 이미지 센서 탑재 어플리케이션에서 고신뢰성 보호 솔루션을 제공합니다.

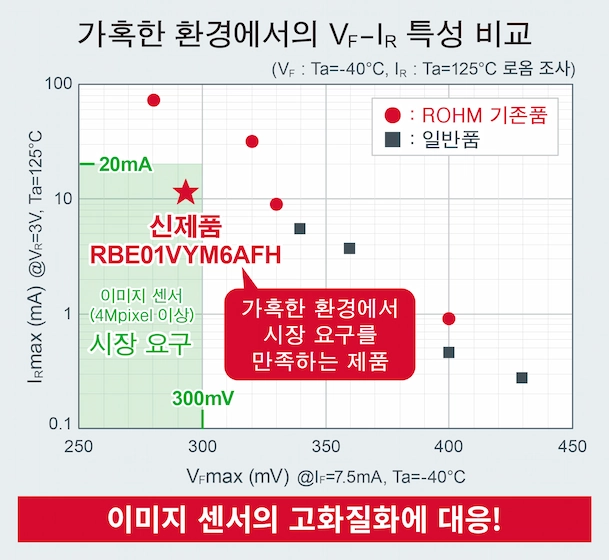

「RBE01VYM6AFH」는 일반적으로 정류 용도로 사용되는 쇼트키 배리어 다이오드의 Low V_F 특성을 보호용으로 활용한다는 발상의 전환으로 개발된 제품입니다. 로옴의 독자적인 기술을 바탕으로 하는 혁신적인 소자 구조를 채용함으로써, 기존에는 Low V_F와의 양립이 어려웠던 Low I_R을 동시에 실현하였습니다. 그 결과 가혹한 환경 조건 (V_F : Ta=-40℃, I_R : Ta=125℃)에서도 시장 요구 사양인 V_F＜300mV (I_F=7.5mA), I_R＜20mA (V_R=3V)를 동시에 달성하였습니다. 이러한 우수한 특성을 통해 어플리케이션 정지 시에 발생하는 높은 광기전압^※1으로 인한 회로 파괴를 방지할 뿐만 아니라, 동작 중의 열 폭주나 오동작의 리스크도 대폭 저감할 수 있습니다.

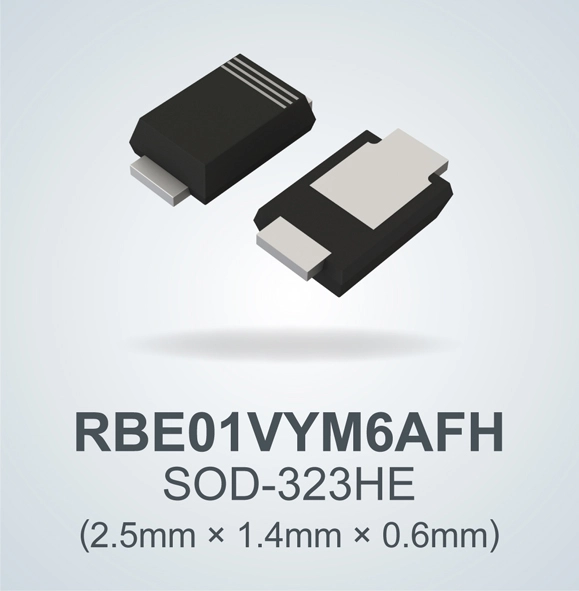

패키지로는 실장성과 스페이스 절약 특성을 동시에 실현한 SOD-323HE (2.5mm × 1.4mm)의 소형 플랫 리드 타입을 채용하여, 협소한 스페이스에 실장이 요구되는 차량용 카메라나 산업기기, 보안 용도 등 다양한 어플리케이션에 대응 가능합니다.
또한, 자동차기기 신뢰성 규격 (AEC-Q101)에도 대응하여 고신뢰성과 장기간 안정 동작이 요구되는 차세대 전자기기 설계에 있어서 최적의 보호 디바이스로서 활용 가능합니다.
신제품은 안정적인 공급 체제를 바탕으로 양산 공급을 개시하였습니다 (샘플 가격 130엔 / 개, 세금 불포함). 온라인 판매도 대응하여 Chip 1 Stop, CoreStaff Online, DigiKey, Mouser, Farnell 등 온라인 부품 유통 사이트에서 구입 가능합니다.
향후 소형 패키지의 라인업 전개를 추진함으로써 어플리케이션의 한차원 높은 소형화 요구에도 대응해 나갈 것입니다.

＜배경＞

최근 ADAS 카메라 등의 고정밀도화에 따라, 탑재되는 이미지 센서의 고화소화가 가속화되고 있습니다. 그 결과 전원 정지 시에 빛의 조사로 인해 이미지 센서에서 발생하는 광기전압에 대해 충분한 제어가 어려워, 어플리케이션의 파괴로 이어질 우려가 있습니다. 이러한 문제의 대책으로서 Low V_F 특성을 지닌 쇼트키 배리어 다이오드를 사용하여 보호하는 것이 효과적입니다. 그러나 이러한 방법의 경우 동작 시에는 열 폭주를 방지하기 위해 Low I_R 특성이 요구되지만, V_F와 I_R은 트레이드 오프 관계로 동시에 실현할 수 없다는 과제가 있었습니다. 이러한 가운데, 로옴은 근본적으로 소자 구조를 개선함으로써 Low V_F와 Low I_R을 동시에 실현한 쇼트키 배리어 다이오드의 개발에 성공, 보호 용도로의 사용이 가능해졌습니다.

＜주요 특성＞

품명	데이터 시트	절대 최대 정격 (별도 지정이 없는 한, Tc＝25℃)					전기적 특성 (Tj＝25℃)		패키지 [mm]
품명	데이터 시트	V_RM [V]	V_R [V]	I_O [A] 60Hz Tc=120℃	I_FSM [A] 60Hz 1cycle	Tj (Max) [℃]	V_F (Max) [mV] I_F=7.5ｍＡ	I_R (Max) [μA] V_R=3V	패키지 [mm]
RBE01VYM6AFH		6	6	0.1	1	125	200	30	SOD-323HE (2.5×1.4×0.6)
